工業級應用設計
-
采用高性能工業級無線模塊
-
采用高性能工業級16/32位通信處理器
-
支持低功耗模式，包括休眠模式、定時上下線模式和定時開關機模式（僅特殊版本支持）
-
采用金屬外殼，保護等級IP30。金屬外殼和系統安全隔離，特別適合于控現場的應用
-
寬電源輸入（DC 5~35V）
穩定可靠
-
WDT看門狗設計，保證系統穩定
-
采用完備的防掉線機制，保證數據終端永遠在線
-
RS232/RS485/RS422接口內置15KV ESD保護
-
SIM/UIM卡接口內置15KV ESD保護
-
電源接口內置反相保護和過壓保護
-
天線接口防雷保護（可選）
標準易用
-
提供標準RS232和RS485（或RS422）接口，可直接連接串口設備
-
智能型數據終端，上電即可進入數據傳輸狀態
-
 提供功能強大的中心管理軟件，方便設備管理（可選）
-
使用方便，靈活，多種工作模式選擇
-
方便的系統配置和維護接口
-
 支持串口軟件升級和遠程維護
功能強大
-
支持TCP server功能，可同時支持4個TCP連接（可選）
-
支持雙數據中心備份傳輸及多數據中心同步傳輸（5個數據中心）
-
支持多種上下線觸發模式，包括短信、電話振鈴、串口數據觸發上下線模式
-
支持根據域名和IP地址訪問中心
-
內嵌標準的TCP/IP協議棧，支持透明數據傳輸
-
支持APN/VPDN
選型參考：
無線參數
|
標準頻段 |
理論帶寬 |
發射功率 |
接收
靈敏度 |
|
F2103 GPRS IP MODEM  |
|
支持EGSM900/GSM1800MHz雙頻
可選GSM850/900/1800/1900MHz四頻
支持GSM phase 2/2+
支持GPRS class 10,可選class 12 |
85.6Kbps |
GSM850/900：<33dBm

GSM1800/1900：<30dBm |
<-107
dBm |
|
F2203 CDMA IP MODEM |
|
支持CDMA2000 800MHz單頻
可選800/ 1900MHz雙頻450MHz單頻 |
153.6Kbps |
GSM850/900：<33dBm

GSM1800/1900：<30dBm |
<-104
dBm |
|
F2303 EDGE IP MODEM |
|
支持GSM850/900/1800/1900MHz四頻
支持GPRS/EDGE Class 12 |
236.8Kbps |
GSM850/900：<33dBm

GSM1800/1900：<30dBm |
<-106
dBm |
|
F2403 WCDMA/HSDPA/HSUPA IP MODEM |
|
支持UMTS/WCDMA/HSDPA/HSUPA
 850/1900/2100MHz三頻
可選850/900/1900/2100MHz四頻
支持GSM850/900/1800/1900MHz四頻
支持GPRS/EDGE CLASS 12 |
HSUPA: 5.76Mbps(上行)
HSDPA:7.2Mbps（下行）UMTS:384Kbps(DL/UL) |
<24dBm |
<-109
dBm |
|
F2503 TD-SCDMA IP MODEM |
|
支持TD-SCDMA /HSDPA/HSUPA
1880-1920/2010-2025MHz雙頻
支持GSM850/900/1800/1900MHz四頻
支持GPRS/EDGE CLASS 12 |
下行速率2.8Mbps
上行速率2.2Mbps |
<24dBm |
<-108
dBm |
|
F2603 CDMA20001X  EVDO IP MODEM |
|
支持EVDO Rev A 800MHz單頻
可選800/1900MHz雙頻，450MHz單頻
支持IS-95 A/B 和CDMA2000 1xRTT無線網絡 |
下行速率3.1Mbps
上行速率1.8Mbps |
<23dBm |
<-104
dBm |

硬件系統
|
項  目 |
內   容 |
|
CPU |
工業級16/32位通信處理器 |
|
FLASH |
1MB（可擴展） |
|
SRAM |
512KB（可擴展） |
接口類型
|
項  目 |
內   容 |
|
串口 |
1個RS232和1個RS485（或RS422）接口，內置15KV ESD保護，串口參數如下：
數據位：5、6、7、8位
停止位：1、1.5、2位
校驗：無校驗、偶校驗、奇校驗、SPACE及MARK校驗
串口速率：110~230400bits/s |
|
指示燈 |
具有電源、通信及在線指示燈 |
|
天線接口 |
標準SMA陰頭天線接口，特性阻抗50歐 |
|
SIM/UIM卡接口 |
標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 |
|
電源接口 |
標準的3芯火車頭電源插座，內置電源反相保護和過壓保護 |

供電
|
項  目 |
內   容 |
|
標準電源 |
DC 12V/0.5A |
|
供電范圍 |
DC 5~35V |
|
通信電流 |
<250mA (12V) |

物理特性
|
項  目 |
內   容 |
|
外殼 |
金屬外殼，保護等級IP30。外殼和系統安全隔離，特別適合工控現場應用 |
|
外形尺寸 |
91x58.5x22 mm (不包括天線和安裝件) |
|
重量 |
205g |

其它參數
|
項  目 |
內   容 |
|
工作溫度 |
-25~+65ºC（-13~+149℉） |
|
擴展工作溫度 |
-30~+75ºC（-22~+167℉） |
|
儲存溫度 |
-40~+85ºC（-40~+185℉） |
|
相對濕度 |
95%(無凝結) |

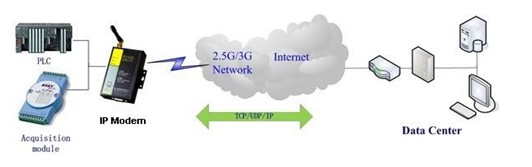

組網方式：
IP MODEM組網是基于無線移動蜂窩網絡，通過TCP/UDP網絡協議傳輸數據的C/S網絡架構網絡系統�？梢灾С贮c(diǎn)到點、點到多點等組網通訊方式，并支持?jǐn)U展短信功能和多種信息服務平臺發布的應用系統。
1. 基本組網拓?fù)浣榻B

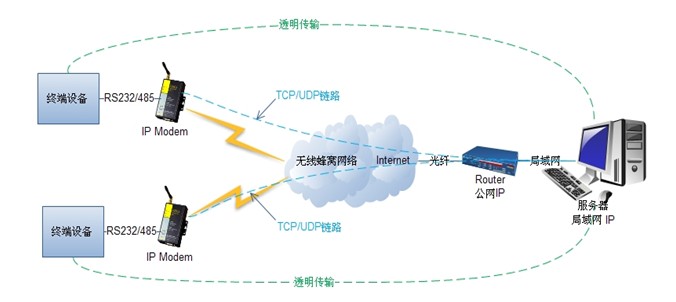

1） 服務器公網固定IP方式

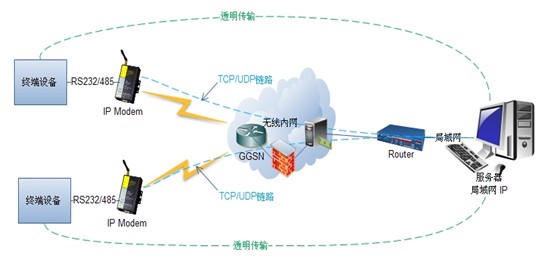

2） 服務器公網浮動IP方式
IP MODEM 支持連接域名的功能，在服務器端沒有固定IP的情況下，可在服務器端綁定域名。IP MODEM可通過訪問服務器端綁定的域名的方式連接到服務器。

3） APN（VPDN）專網方式
     IP MODEM 支持APN(VPDN)功能，申請了APN(VPDN)網絡的客戶，可輕松通過IP MODEM實現終端與數據中心的組網通訊。

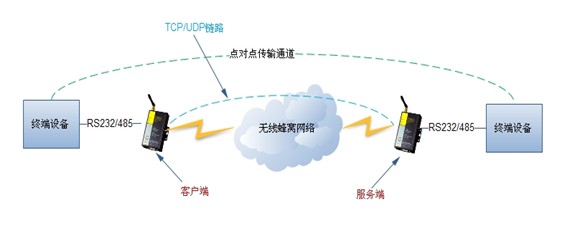

4） 點對點方式
      在只需要實現兩個串口終端之間遠程通訊的時候，可以使用點對點方式傳輸。
點對點傳輸，使用一個IP MODEM做為服務器，另一個IP MODEM作為客戶端，客戶端主動連上服務端IP MODEM建立傳輸鏈路，從而實現兩個終端間的通訊。這種組網方式，要求服務器端的IP MODEM所插入的卡具有固定IP。

2. 擴展組網拓?fù)浣榻B

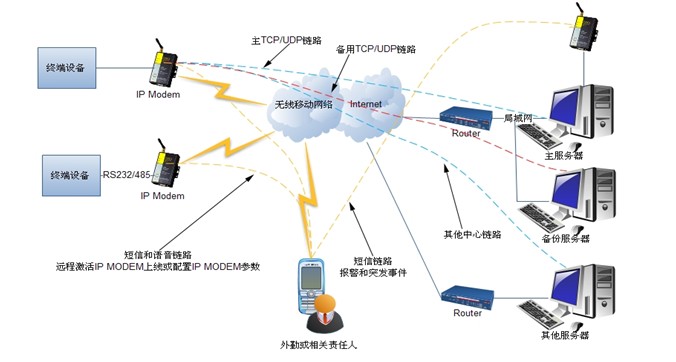

1） 多中心、主備中心、短信等組網擴展
      設置為單中心，且主中心備份中心都有設置時，IP MODEM會首先連接主中心通訊，若主中心異常,IP MODEM會去連接備份中心，待主中心恢復后掛斷備份中心，重新又連接主中心。
若有多中心時，I并且設置為多中心時，IP MODEM會連上所設置的所有中心，并且可實現多中心和IP MODEM間的通訊。

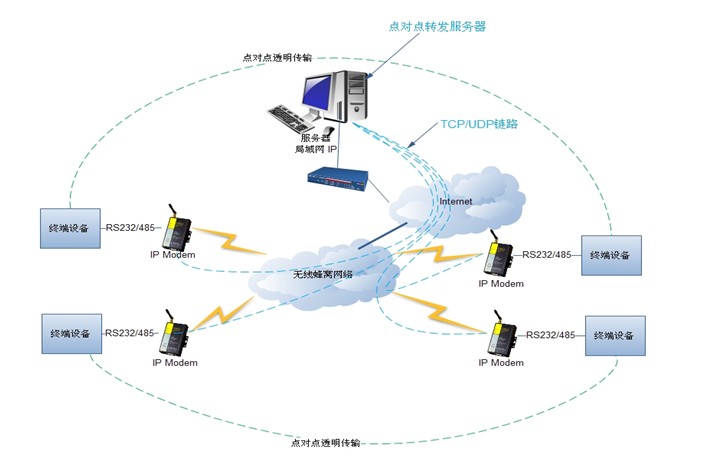

2） 點對點應用組網擴展
在沒有固定IP的情況下，可以使用通過第三方點對點服務器進行TCP轉發的方式，實現點對點傳輸。

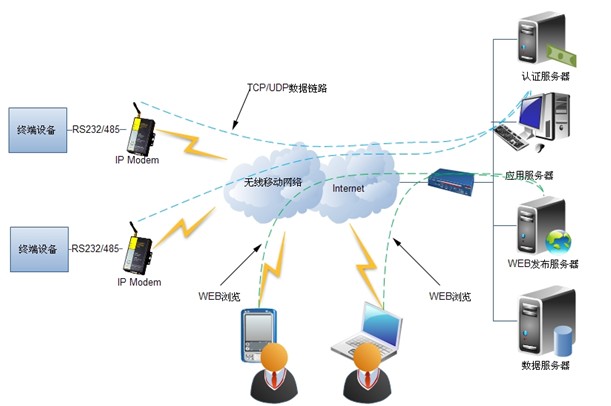

3） 支持多種平臺發布的應用型組網方式
IP MODEM 組網數據發送到服務器后，服務器可以通過TCP、WEB等方式公布需要公布的信息或提供在線手機、點好、PDA等方式查詢和控制。

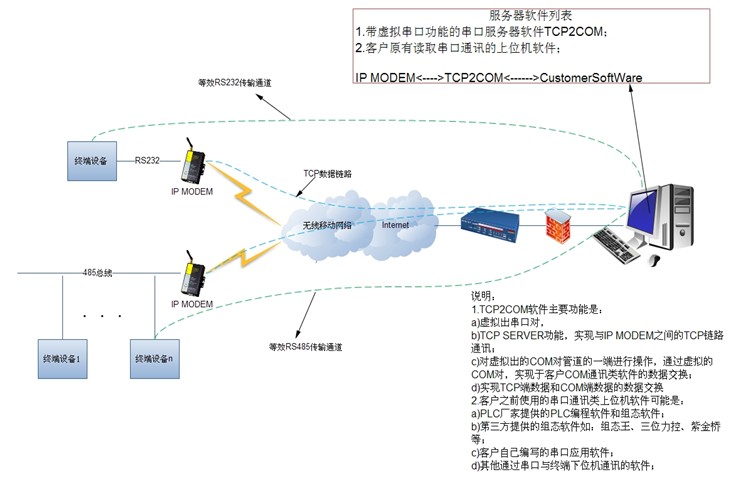

4） 本地串口通訊模式到無線遠程傳輸系統組網改造
若是現場已經終端設備已經通過RS232或485總線傳輸數據，現在想實現遠程無線傳輸，可以使用IP MODEM+T2COM+客戶在用串口軟件的方式實現。
a) 工業短距離通訊模型

b) 改造后的網絡
