4G TD-lte路由器是一種物聯網無線通信4G路由器，利用公用 LTE/EVDO 網絡為用戶提供無線長距離大數據傳輸功能。該產品采用高性能的工業級32位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，同時提供1個RS232（或RS485/RS422）、4個以太網LAN，1個以太網WAN 以及1個WIFI接口，可同時連接串口設備、以太網設備和WIFI設備，實現數據透明傳輸和路由功能。
    該產品已廣泛應用于物聯網產業鏈中的M2M行業，如智能電網、智能交通、智能家居、金融、移動POS終端、供應鏈自動化、工業自動化、智能建筑、消防、公共安全、環境保護、氣象、數字化醫療、遙感勘測、軍事、空間探索、農業、林業、水務、煤礦、石化等領域。

工業級應用設計
1 采用高性能工業級無線模塊
2 采用高性能工業級32位通信處理器
3 支持低功耗模式，包括休眠模式、定時上下線模式和定時開關機模式（僅特殊版本支持）
4 采用金屬外殼，保護等級IP30。金屬外殼和系統安全隔離，特別適合于工控現場的應用
5 寬電源輸入（DC 5~35V）
穩定可靠
1 WDT看門狗設計，保證系統穩定
2 采用完備的防掉線機制，保證數據終端永遠在線
3 以太網接口內置1.5KV電磁隔離保護
4 RS232/RS485/RS422接口內置15KV ESD保護
5 SIM/UIM卡接口內置15KV ESD保護
6 電源接口內置反相保護和過壓保護
7 天線接口防雷保護（可選）
標準易用
1 提供標準RS232（或RS485/RS422）、以太網和WIFI接口，可直接連接串口設備、以太網設備和WIFI設備
2 提供標準有線WAN口（支持標準PPPOE協議），可直接連接ADSL設備
3 智能型數據終端，上電即可進入數據傳輸狀態
4 提供功能強大的中心管理軟件，方便設備管理（可選）
5 使用方便，靈活，多種工作模式選擇
6 方便的系統配置和維護接口（包括本地和遠端WEB方式或CLI方式）
功能強大
1 支持多種WAN連接方式，包括靜態IP,DHCP，L2TP ，PPTP，PPPOE，3G/EVDO/4G。
2 支持LTE/EVDO和有線WAN雙鏈路智能切換備份功能（可選）
3 支持VPN client（PPTP，L2TP，OPENVPN，IPSEC 和 GRE）（注：僅VPN版支持）
4支持VPN sever（PPTP，L2TP，OPENVPN，IPSEC 和 GRE）（注：僅VPN版支持）
5 支持遠程管理，SYSLOG、SNMP、TELNET、SSHD，HTTPS等功能
6 支持本地和遠程在線升級，導入導出配置文件。
7 支持NTP，內置RTC。
8 支持國內外多種DDNS。
9 支持VLAN，MAC地址克隆，PPPoE服務器。
10 WIFI支持802.11b/g/n,支持WIFI AP、AP Client，中繼器，中繼橋接和WDS等多種工作模式（可選）
11 WIFI支持WEP,WPA，WPA2等多種加密方式，支持RADIUS認證，MAC地址過濾等功能。
12 支持多種上下線觸發模式，包括短信、電話振鈴、串口數據、網絡數據觸發上下線模式
13 支持APN/VPDN
14 支持多路DHCP server及DHCP client，DHCP捆綁MAC地址，DDNS，防火墻，NAT，DMZ主機，QoS，流15 量統計,實時顯示數據傳輸速率等功能
16 支持TCP/IP、UDP、FTP、HTTP等多種網絡協議
17 支持SPI防火墻，VPN穿越，訪問控制，URL過濾，等功能。
20 定時重啟，定時上下線功能。
選項參考：
WIFI無線參數
|
項 目 |
內   容 |
|
標準及頻段 |
支持IEEE802.11b/g/n標準 |
|
理論帶寬 |
IEEE802.11b/g：最高速率達54Mbps
EEE802.11n：最高速率達300Mbps |
|
安全加密 |
支持WEP、WPA、WPA2等多種加密方式，可選WPS功能 |
|
發射功率 |
21.5dBm（11g），26dBm（11b） |
|
接收靈敏度 |
<-72dBm@54Mpbs |
硬件系統
|
項  目 |
內   容 |
|
CPU |
工業級32位通信處理器 |
|
FLASH |
8MB（可擴展至16MB） |
|
RAM |
64MB |

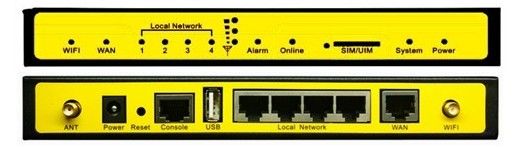

接口類型
|
項  目 |
內   容 |
|
WAN接口 |
1個10/100M以太網口（RJ45插座），自適應MDI/MDIX，內置1.5KV電磁隔離保護 |
|
LAN接口 |
4個10/100M以太網口（RJ45插座），自適應MDI/MDIX，內置1.5KV電磁隔離保護 |
|
串口 |
1個RS232串口（或RS422/RS485），內置15KV ESD保護，串口參數如下：
數據位：5、6、7、8位
停止位：1、1.5、2位
校驗：無校驗、偶校驗、奇校驗、SPACE及MARK校驗
串口速率：110~230400bits/s |
|
指示燈 |
具有“Power”、“System”、“Online”、“Alarm”、“Local Network”、“WAN”、“WLAN”、“信號強度指示燈”等指示燈 |
|
天線接口 |
蜂窩：標準SMA陰頭天線接口，特性阻抗50歐
WIFI：標準SMA陽頭天線接口，特性阻抗50歐 |
|
SIM/UIM卡接口 |
標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 |
|
電源接口 |
標準的3芯火車頭電源插座，內置電源反相保護和過壓保護 |
|
Reset復位按鈕 |
通過此按鈕，可將ROUTER的參數配置恢復為出廠值 |
|
USB接口 |
標準A型USB host接口（預留） |

供電
|
項  目 |
內   容 |
|
標準電源 |
DC 12V/1.5A |
|
供電范圍 |
DC 5~35V |
|
通信電流 |
<450mA (12V) |
物理特性
|
項  目 |
內   容 |
|
外殼 |
金屬外殼，保護等級IP30。外殼和系統安全隔離，特別適合工控現場應用 |
|
外形尺寸 |
206x135x28 mm (不包括天線和安裝件) |
|
重量 |
790g |
其它參數
|
項  目 |
內   容 |
|
工作溫度 |
-25~+70oC（-13~+158℉） |
|
擴展工作溫度 |
-30~+75oC（-22~+167℉） |
|
儲存溫度 |
-40~+85oC（-40~+185℉） |
|
相對濕度 |
95%(無凝結) |
