嵌入式控制器部盡管任何一種帶有網絡接口的微處理器，都能被證明可歸入網絡處理器的范疇，但任何一種成熟的處理器都應能支持一些被廣泛采用的通信總線，如以太網或CAN（控制區域網）等。
而在選擇一種合適的網絡總線來進行支持的時候，設計者可能會提出幾個問題：CAN和以太網還會繼續被廣泛采用嗎？如果是，那它們又將如何共存？最后，對總線的選擇又將如何影響網絡處理器的設計呢？我們可以通過比較幾種總線的技術特點以及研究它們在市場上的拓展情況來回答這些問題。
CAN協議是基于消息而不是基于地址這一事實有以下幾個方面的優勢：首先，這種方法支持模塊化電子技術的使用，即發送控制器并不需要知道接收器，反之亦然；其次，更易于進行維護與升級；第三，可使多個節點接收來自同一來源上的消息。例如，可簡單地將幾個控制器所需的測量值廣播到網上，從而使帶寬使用量最少。CAN協議的另一個帶寬節省特性稱為"遠程發送請求"，它允許一個節點向其他節點請求發送信息，例如，這能在執行故障診斷套裝（程序）時使用。因此，只要實際上需要，即可從其他非關鍵節點上請求狀態信息，而這比讓所有監視點定期發送狀態要好。
CAN總線的另一特性被稱為"故障界定"，此特性能在故障發生時避免整條生產線停機，比如室溫傳感器等。CAN節點能進行自我診斷，并能根據故障的嚴重程度（亦即是永久性故障還是臨時性故障等）而轉換為3種模式之一，其中包括完全停機。此特性可避免故障節點不斷地發出故障信號以及中斷通信。以太網的最大優勢在于容易通過互聯網從世界另一端的本地PC或工作站來訪問網絡處理器中的TCP/IP協議棧。如果擁有足夠的處理能力、軟件及隨即存取存儲器（RAM）等，聯網處理器實際上可作為一臺Web服務器來使用。此外，更長的片段長度以及更高的帶寬，在物理上可實現信息攜載能力更強、更大的網絡，以及使用低成本網卡等。Microsoft Windows TCP/IP套接字使接口軟件的開發變得更容易、更快捷及更便宜。
以太網的CSMA/CD（載波偵聽多路訪問/沖突檢測）仲裁方案并非一種非破壞性優先級仲裁方案，它并不能保證消息等待時間或確定性行為。但在許多網絡環境中，實時響應并不重要，并且存在許多提高以太網性能的途徑，譬如使用智能交換機來只轉發那些發往與交換機相連的節點的幀等。這些性能的提高，再加上采用更高的數據傳輸速率，將有效地減少帶寬使用率以及發生沖突的機會。而在電磁干擾方面，當用于工廠高能設備（比如電焊機等）中時，標準以太網也并不能免于受干擾，而且它所采用的接頭對于辦公室使用來說也顯得并那么結實。然而成本正在不斷下降的光纖則提供了一種杰出的解決方案，而且還可使用強度及耐用性都加強了的RJ-45接頭。 權衡選項
現在，讓我們回到最初的問題上：
兩種總線是否將被繼續廣泛使用，如果是，那它們又將如何共存？將以太網用作現場總線的一個最初障礙是成本，但在過去幾年中，以太網控制器與CPU、NVM、RAM及外圍設備的集成已極大地降低了系統成本。
今天，由于存在各種不同的處理要求，因此一般并不進行以太網物理接口的集成，但隨著銷售的不斷增加，其價格已經大為降低。成本門檻的降低，再加上一些可用的協議，如BACnet及 Ethernet/IP等，使得支持以太網的網絡處理器的市場空間不斷增大。
CAN將繼續取得成功的原因有幾點：首先，它只需要大約三分之一的以太網硅器件；其次，它只需要容量較小的CPU；第三，其物理接口設備也更為便宜。
許多對成本敏感的設備，如閥門等，其實并不需要有額外的帶寬或者甚至不需要互聯網連接。但CAN在實時處理及降噪方面的優勢仍相當明顯。
兩種總線又將如何共存？毫無疑問，許多網絡將繼續采用CAN或者以太網，但不是兩者都使用。如果一種總線可滿足所有所需的網絡特性，則又有什么必要去改變現狀呢？更令人興奮的是，目前正在開發一種可將以太網的連通性及帶寬與CAN的低成本及行為確定性結合在一起的混合網絡。

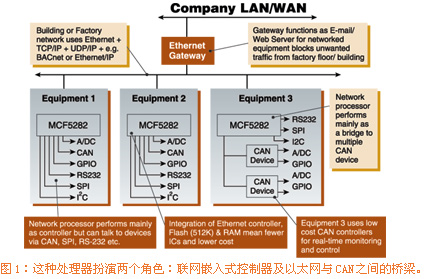

兩種總線又將如何影響網絡處理器的設計呢？擁有8/16位CPU的小型廉價CAN處理器，將繼續成為簡單及聯網設備的首選，特別是在商用方面。但擁有以太網控制器且集成度更高的網絡處理器，只是給CAN接口增加很少的額外成本，卻能使其同時具有以太網及CAN的功能，或者成為這兩種總線之間的橋梁。Motorola的MCF5282即是一種這樣的設備（見框圖）。
|
