九成Control Engineering調查訪問者的反饋表明，在未來的一年會購買這些產品，并且這些被訪者正在尋求高可靠性和方便維護的產品。
在Control Engineering 與Reed Corporate Research 公司共同發布的調查報告中可以看出，控制閥執行機構市場正在不斷的成長。九成調查訪問者希望在未來的一年如同過去那樣，購買相同或者更多的產品。

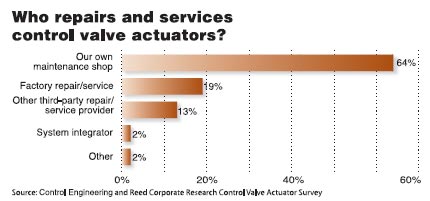

圖2：對于所有的外包產業而言，64%的調查被訪者表示他們會在室內進行控制閥執行機構修理服務，遠超過其他選項 調查研究表明，從用戶角度來說，控制閥執行機構的可靠性，可重復性以及低維護成本是非常重要的因素。原因毋庸置疑，當控制閥執行機構需要修理服務時，大部分的工作是在室內完成的。電動閥執行機構和氣動閥執行機構的用戶比例大致持平，均為40%左右。控制閥執行機構主要應用于食品和飲料制造行業，化工行業，工業機械以及其他制造和加工業。藥劑制造行業和石油/精煉應用同樣屬于控制閥執行機構的實際應用范圍之內。
方法
2006年11月底，一份電子郵件隨機發送給指定，推薦或購買控制閥執行機構的Control Engineer
ing讀者。這份電子郵件希望被訪者能夠登陸一下信中附帶的網頁。這個網頁中有更為詳細的問卷調查項目。調查結果來自于267位被訪者的問卷。
在這些指定，推薦或購買控制閥執行機構的讀者中，79%的用戶是用于工廠內，34%針對OEM（原始設備制造）需要。進一步對調查數據的分析表明，13%的用戶購買是為了OEM和工廠使用兩種需要，21%的用戶購買僅為OEM，66%的用戶因工廠需要。
從用戶的角度來看，連續生產和批量生產的結合是控制閥執行機構最重要的應用（46%）�！斑B續生產只占22%，批量生產只占16%。其他的用途則是HVAC和加工處理�！�
調查被訪者表示，液體是控制閥執行機構主要的控制對象，占62%，空氣/氣體則占31%，漿占4%，而粉末則占3%。
調查被訪者表示，電動閥執行機構以及氣動閥執行機構使用情況大致持平，各自占42%以及41%，而手動的則占16%。同樣，選擇集成有閥門的執行器（裝有1個）的占76%，其余的24%選擇僅獨立地裝有執行機構。
大量的控制閥門類型中，氣動執行器曾經使用頻率最高，占76%左右。過去，手動以及電動執行器相對而言，使用的機會較少。對于絕大多數的閥門類型而言，電動執行器比手動使用更為廣泛。
他們必須能夠工作

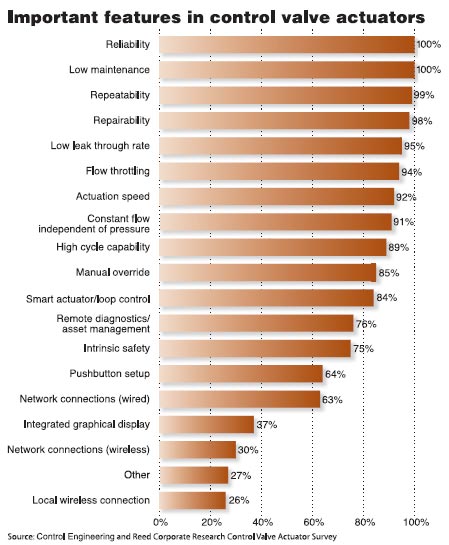

當被訪問者指定，推薦或購買控制閥執行機構時，其可靠性，可重復性以及低維護成本是非常重要的特色。雖然如此，但是當執行器故障停止運行時，66%的被訪問者表示執行器的修復能力是他們追求的最重要的方面。（從相關的圖片可以看出）
在選擇控制閥執行機構的制造商時，可修復能力（70%）和充足的供貨庫存（64%）名列所有特征榜首。58%的被訪問者關注成本和制造商的品牌，53%關心工廠技術支持服務，47%注重本地技術服務，22%強調在線發現并解決問題服務，19%注重服務項目，13%希望能夠在線預定，其他項目則累計約22%。
對于那些帶網絡應用的控制閥執行機構而言，以太網和HART在統計中不分勝負，分別占21%和22%，是使用最為廣泛的協議。DeviceNet 占14%，Modbus占11%，現場基金會總線和Profibus大約占9%和8%，剩下的份額則被其他7種通訊協議瓜分。
控制閥執行機構的修理以及其他服務的情況則有差別：38%的用戶約3年一次，29%約每?jī)赡暌淮危?2%每年一次。大部分修理服務是在他們自己的維護商店里進行，這一部分約占64%。19%依靠供應商，13%則是由第三方機構負責，其余很小部分則依靠系統集成以及其他供貨商。
41%的被訪問者表示，每次購買控制閥門，都會購入一個執行器（集成或者附加皆可）。17%的被訪問者會在購買時一同購買執行器。30%的被訪者所購買的控制閥執行機構，大部分（超過80%）將被安裝在危險區域。
從調查來看，Emerson Process Management在過去的一年中售出最多的控制閥執行機構。從其他制造商購買控制閥執行機構主要集中于幾家公司，這一比率在10%以上。
參與調查人員在過去1年平均購買246臺控制閥執行機構。平均每人花費$235,213。大客戶小幅提高平均消費，中位數略有降低。在接下來的一年中，29%的被訪者將會購買更多的控制閥執行機構，61%將購買大致相同的數量，而只有10%則會略有減少。
成長領域
ARC咨詢集團的調查研究，同樣支持Control Engineering 讀者對于未來成長方向的預測。2006年9月的調查研究，“控制閥門全球性展望”，同樣包括了執行器和定位器，對于控制閥門的出貨量，預計將從2005年3.5億美元增加到2010年的超過4.5億美元。ARC表示，由于新項目的迅速發展，促進了硬件盈利的復蘇，這樣的情況在亞洲非常突出。由于對于能源日益加劇的需求，石油以及天然氣產業中的相關應用同樣發展迅猛。
閥門執行器產品介紹
彈簧承力旋塞執行器
Fisher 彈簧承力線形旋塞執行器，專為在眾多應用場所中的控制閥門，提供值得信賴的開關以及調節流量的操作。彈簧剛度，行程止步器以及手動控制器，這些對于大多數的閥門應用來說都已足夠。鑄造膜片在承受壓力，并將壓力變?yōu)殚y門動作上有著完美的線形表現。執行器有著高度的動態穩定性，以及在提供精確快速反應的閥門控制過程中有著良好的頻率反應。鑄鐵及鋼結構厚壁結構是其特點，提供了額外的穩定性，可以防腐蝕以及防止壓力過大發生時造成的畸變。他們可以正行程或反行程動作，并且適應于一系列球閥與旋轉閥。
短行程閥推進器
Parker Hannifin公司執行器部門發明了新型p5t2短行程閥推進器，這種裝置與傳統使用外置氣瓶的推進器相比較而言，在更小的環境下有著更小行程，更出色大負載表現。這種設計被認為適合
包裝行業，傳送機設備以及流水線裝配業，這些空間有限而又有大量載運需要場所的應用。這系列產品在傳送設備，包裝行業中填充與積壓過程，以及流水線裝配機械中卸載/裝載以及箝位過程。從12-100mm有八孔尺寸大小可供選擇，行程范圍可以高達200mm. 最大工作壓力高達1MPa(10 bar/145 psi)。這些設備有標準通孔安裝規范，如有特別需要可以進行后部安裝。同樣可以選擇后部和側方從而安裝艙口。真正的棒鎖機械構造，可以在氣壓流失的情況下停止位于當前位置的部件。這樣的棒鎖機構適用于32-100mm孔徑尺寸的設備。機體以及節流閥端蓋是全鋁構造，工具盤，載體棒以及栓柱為鐵制，以及不銹鋼制成的活塞桿。從-18 至74 ℃(0-165°F)的溫度范圍采用標準的腈密封材料。對于-18至121℃(0-250 °F)的高溫應用則可以選擇碳氟化合物制成的密封材料。所有p5t2型的都配有浸聚四氟乙烯的復合套管，高承載能力并且對于負載驟加有良好的阻抗能力�？蛇x擇的線性軸承在運行精確的同時低摩擦低損耗。
智能型電氣閥門執行器配有更多的診斷
Flowserve 公司Limitorque MX 智能型電氣閥門執行器擁有一個自主專利的譯碼器，這個譯碼器擴大了范圍但無需備用電池，改良的診斷能力，以及內嵌自我測試系統。其控制平臺檢測及驗證確認其組成，設計特定系統，從而幫助公司能夠符合IEC 61508的安全集成等級（SIL）相關的要求.Mx當時設計時，就是基于為用戶在嚴酷極端情況應用中，提供可預測可依靠安全的操作控制作業這一理念。公司表示，mx有電路保護技術并且能夠在菜單中提供了6種可以選擇的語言模式。霍爾元件能夠消除會制造潛在麻煩的彈簧開關。mx可以提供高達1,700 ft-lb (2,307 N m)的扭矩以及高達75,000 lb (333 kN)的推力。斷電后可以正常運行1小時，對于modbus,基金會現場總線，profibus 和devicenet都可以進行通訊。顯示屏幕可以旋轉180度�？梢赃x擇無線藍牙通訊系統，覆蓋10m左右的范圍。有相關的軟件可供選擇從而可以將診斷信息發送到pda ，筆記本電腦或者電話機上。
輕巧緊湊型氣動閥門
一些設備以及系統的應用要求輕巧緊湊型氣動閥門。Rexroth HF03 LG 擁有大流量比率，700公升(0.7 Cv)的容量但更為輕巧的閥門終端系統。Rexroth HF03 LG非常適合應用于自動控制系統，機械結構或者自動化工廠。Rexroth HF03 LG適合中等或更大規模的執行器，這些情況下當需要將閥門安裝到機器人手臂時，往往對于重量希望更低。模塊化設計可以將其擴展到同時安裝12閥門。相同的底座金屬板適合所有的閥門功能，插件以及插入的連接線路，從而確�？梢钥焖俜奖愕馗淖冮y門功能，而無需拆分閥門終端系統。聚合體底座減輕了重量。前置氣動及電動連接設備提供了額外的安裝選擇，并且保證了安裝尺寸緊密，從而滿足工況空間的要求。無論是多輸入或者現場總線，連接類型可以無需拆開閥門終端系統就可以改變，從而節省時間。其滿足IP65 (NEMA 4) 防護等級，適用于危險場所的應用。
雙隔膜執行器提高靈敏度
metso自動化公司的專利產品，氣動雙隔膜Neles執行器致力于提高控制精度和靈敏度并以齒條-小齒輪的設計確保其緊湊的外形。隔膜執行器為控制閥門應用提供靈敏度。表面硬化鋼鐵構成的齒輪系統提高了耐久度。該執行器具的閥體與定位器之間為徑向無間隙，避免了外部管道連接的使用。同時，該產品還采用了彈性恢復設計，兩個隔膜與彈簧逆向工作。公司表示，2006年底已經售出超過40000套neles雙隔膜執行器，廣泛應用于紙漿和紙張制造業工廠。
軟件使得執行器選擇更加簡單
Conbraco Apollo執行器向?qū)П徽J(rèn)為，在某一特定的閥門應用中，可以大幅度簡化執行器的選擇過程。通過一系列簡短問題，基于軟件的執行器向?qū)ЬW(wǎng)站根據答案做出反應。這個向?qū)?huì)詢問是否是conbraco閥門或者是其他品牌，型號參數，然后其他的信息，諸如電動或氣動，閥門控制材質，類型，溫度，壓力，和物質規格要求。這個向?qū)г?xún)問用戶是雙執行或彈簧反饋，詢問關于空氣補充及流量循環要求，并且對于這個執行器是否有任何特殊的安全裝置。
雙重?cái)?shù)字式執行器定位器
新穎的雙重作用的masoneilan FVP （現場總線閥門定位器）是由現場總線基金會鑒定的智能型數字閥門定位器。它可以安裝在任何制造廠的雙重作用執行器上。這種執行器采用的技術對于空氣中沉積污染物的適應能力更強。并且與其他產品相比較，它需要更少的維護精力。無接觸位置探測器機理消除了潛在的閥門位置反饋探測器的磨損。它能夠自動停止，自動運行。能在幾分鐘內校準從而予以使用。診斷系統已與主流軟件相整合，從而可以進行資產管理。
10年免維護的執行器
ABB公司的Contrac電器執行器產品提供智能或“聰明”調節控制作用從而精確控制閥門位置，其控制范圍適應4-20ma直流控制信號。不同規格的模型可供不同扭矩的需要而選擇，扭矩的范圍從80至1200ft lb.啟動扭矩是標準額定扭矩的1.2倍，而臨界斷裂扭矩則是標準額定扭矩的2倍。這些執行器擁有很快的動作速度從而可以對于閥門位置需要的變化進行快速響應。執行器的速度主要體現在幾秒內就可以讓執行器控制臂旋轉90度。這個執行器裝有封閉的潤滑油直齒輪系統，專為高效運轉的防塵外殼，小功率電機大扭矩輸出，以及10年換油的維護周期。擁有完整的電機剎車系統使得驅動機構能夠在電源故障或切斷的狀態下保持閥門位置。驅動設備擁有監控幾個功能狀態的通道，對于諸如閥門位置，電機旋轉頻率和執行器內部溫度這些可以監控。電子設備中儲存有參數從而可以用于日后運轉狀態分析�？梢赃x擇pc機軟件輔助進行分析。
遠程控制智能定位器
來自Invensys過程控制系統的Foxboro SRD991智能定位器，被評為有著容易熟悉的配置，以及可以從設備或者主機，對定位器進行啟動閥門執行器操作控制。此智能定位器可以有多種通訊協議，包括HART 、基金會現場總線，或者Profibus-PA。SRD991通過認證可以在爆炸氣體環境安裝，并且可以安裝在旋轉執行器或直線執行器。它可以通過多種方式控制，諸如控制系統，控制器管理員，或者PC機參數設置及操作工具—需要FDT 軟件的支持。SRD991的特點是可以在自動啟動時自我校準，自我診斷，狀態以及診斷信息。用戶可以選擇單一功能的設備或者雙重作用的設備。它提供IP65以及NEMA4X的防護等級。它已通過SIL應用認證，并且符合ATEX和FM/CSA的本質安全要求。
|
