市場上自從在5年以前引入了通用性的科里奧利流量計以來，客戶就可以以有競爭性的價格來選擇一般應用場合的常規儀表。傳統意義上來說：科里奧利儀表價格昂貴，現在大致上也還如此。這些通用性的儀表在功能方面仍有些限制，有限的輸出方式或者沒有使用現在廣泛用于轉換器上的數字處理技術。然而，對于高精度要求、粘度不確定或者有高溫高壓要求的應用場合，只有高端的儀表才能處理。
科隆的OPTIMASS 7000單直管質量流量計已經成為市場上高端儀表的標桿。
為了給客戶提供一種通用型的儀表，科隆現在推出了OPTIMASS 1000 系列（0.2 %的精度）。使用了最新的有限元分析技術和科隆在OPTIMASS 7000單直管設計中積累的經驗，OPTIMASS 1000 具備高端儀表通常才有的功能和多種附加選件，而且價格更有競爭力。
工作原理
當液體或者氣體進入或者遠離某個旋轉軸時，就會在振蕩系統中產生科里奧利力�？评飱W利測量系統為對稱設計并且包括兩個測量管。驅動器B將在測量管上產生一致震蕩頻率。
當流速v=0 m/sec時，科里奧利力也為0，參見圖1
圖 1：V= 0 m/sec
圖 2：速度 & gt; 0 m/sec
在流動的情況下，流速v>0 m/sec，在AC之間的流體對管道產生了作用力，而在CB之間的流體產生反作用力。
這將導致測量管輕微變形，變形的程度直接和質量流量成正比。參見圖2
隨著流體密度的變化，振動的頻率也相應變化，密度測量即基于此。
設計要點
科隆采取了先進的設計理念，應用了新的雙直管結構：在測量管的入口處通過優化的分流器，將測量介質分入兩個非�？拷鼫y(cè)量管，構成創新的OPTIMASS 1300。整個儀表結構牢固，可測量較高流速的流量，并壓損很小。
很多在單直管OPTIMASS 7000系列中使用的退耦技術也用于該設計中。這樣就為廣大用戶提供了一款沒有安裝限制并且不受外部干擾影響（例如：振動、液壓噪聲等）的儀表。

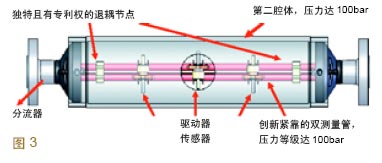

標準的配置如圖3所示。
該設計的一個優點包括真正經過PED（歐洲壓力設備指令）認證的第二腔體，在此等級的產品中獨一無二。
化工是此類流量計應用場合中增長最快的市場。測量管出故障/泄漏有可能產生各種各樣的危險。因此有第二腔體這樣的保護套增加安全等級，會對用戶帶來好處。對于潛在有害性的化學介質，這一點尤為重要。
為了減少流體進入分流器時的接觸表面，KROHNE采用了有限元分析并且使用流體動力學原理對分流器進行嚴謹?shù)卦O(shè)計。與有些設計中典型的中間凹陷的或者“豬嘴”型的分流器相比，KROHNE設計的分流器壓損明顯小。
靈活的轉換器選項
OPTIMASS 1000使用了新款的MFC 300轉換器和經實踐認可的前端（傳感器部分）/后端（轉換器部分）兩套電子電路概念。(請參考圖5)
圖4：優化設計的分流器可以減小壓損和震動
圖5 ：標準儀表
圖 6：不銹鋼儀表
圖 7：串?dāng)_測試
圖 8 典型化工廠安裝。 傳感器的電子電路部分（“前端“）作為傳感器的集成配置，并與傳感器一起經過標定。傳感器（包括“前端“）可以配不同規格的后端( 轉換器) ，例如一體型，分體型（標準或防爆型），墻掛型或19寸盤裝型。根據用戶的需要，上述轉換器都可以具備不同I/O選項或通訊協議。對于普通要求，可以選用帶兩個電流輸出的經濟型轉換器。對于高要求，可以選擇帶多個輸出以及通訊選項的同類型高端轉換器。這樣對最終用戶來說，可以實現最大的靈活性。
對用戶來說很有吸引力的獨特優勢是.：即使選用經濟型轉換器（只帶兩個輸出）的儀表，本身測量性能不受任何限制�？梢跃邆渌泄δ埽喊舛葴y(cè)量和先進的軟件，自診斷功能等，并可以自由地將功能分配給輸出。
對于OEM 客戶，也可以選用僅帶前端（傳感器的電子電路部分）的儀表。通過這種選擇，最終用戶可以經由Modbus協議訪問獲取儀表功能。同時，科隆還設計了一種方便使用的軟件工具，基于Windows系統。該軟件為用戶開放了所有功能，包括診斷、濃度測量等。這樣即可很簡單地進行測量，設定和故障診斷。
選項
OPTIMASS 1000還為用戶配置許多了市場上這類儀表不提供的選項。這些選項包括一系列用于制藥和食品飲料行業的衛生型接口。還可以選擇以很高的標準拋光表面。

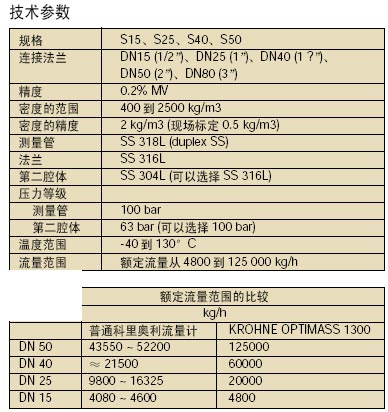

標準測量管的壓力等級為100bar (也提供相應的連接法蘭) 第二腔體的標準壓力等級為63bar. (100bar作為選項)。這樣的結構和壓力等級，在高端的科里奧利質量流量計中比比皆是，但在通用性的產品中卻很少。
在這種等級的產品中僅僅如此，但是在市場上則比比皆是。很少有其他的制造商能夠提供這種等級認證的次級容器。這樣就確保了設計時的最高等級安全。
所有的傳感器和轉換器外殼可以選擇為SS 316 L。SS316L材質選項在制藥行業,食品飲料行業等通常進行設備外部清潔的行業中起到重大作用. 另外, SS316L也適合應用在遭受腐蝕性海風和含鹽水氣影響的海洋作業設備中.
性能
已經在科隆的先進流量實驗室（經UKAS--United Kingdom Accreditation Service認證) 進行了大量的測量工作。這包括流量的精度、密度性能和精度、串?dāng)_、安裝的影響和振動等。
所有這些，都使科隆能夠以非常有競爭力的價格，給用戶提供性能更可靠，功能更強大的產品。
應用場合
該儀表的使用應用場合基本上沒有任何限制�？梢詼y(cè)量液體(精度為0.2%) 和氣體(精度為0.75%)，沒有任何問題。涉及的領域涵蓋化工、食品和飲料以及石油和天然氣，等。
總結
OPTIMASS 1000 是科隆公司為用戶提供的通用型儀表，具備最大的靈活性和多功能性等特征，沒有任何功能限制。該儀表的應用場合基本上不受限制，可以測量液體（精度為0.2%）和氣體（精度為0.75%）。涉及的領域涵蓋化工，石油天然氣，制藥，造紙和食品飲料等。
|
