| 現場總線技術的發展引起了傳統控制系統結構的改變。在供熱系統中，到目前為止我國大部分地區都采用各供熱站人工抄表并上報數據到本供熱公司，然后由專人負責記錄、統計和分析，因此，各熱力公司每天的運營情況不能及時地反饋到供熱辦。為確保對居民的有效供熱，現場總線技術在此發揮了強大的作用，其不僅實現了自動抄表功能而且能夠及時將數據發送到供熱辦。 對供熱控制系統的新要求
在我國能源結構中，供熱耗能所占比重很大，其節能潛力相當可觀，主要表現在：因熱網失調造成的能源浪費；供熱系統中缺乏有效的調節手段，不能實現意義上的運行調節，實現按需供熱，設備匹配不盡合理，運行費用過高，特別是熱網循環泵耗電過大等等許多方面。城市供熱關系到千家萬戶的冷暖，從供熱最主要的目的出發,應該建立一個從最末端（用戶）到換熱站、供熱站、熱源之間的一個有效的靈敏的自動運行調節的系統，才能徹底解決供熱系統中的不合理問題。因此，現代供熱聯網檢測及管理系統須具有以下特點：
■ 減少人的勞動強度；
■ 各供熱站實現自動抄表功能；
■ 供熱公司可以查看接入本系統的各供熱站實時供熱數據；
■ 供熱公司也可查看各供熱站的歷史趨勢和數據并可打印
■ 系統運行穩定可靠
現場總線技術的特點
現場總線技術是安裝在制造和過程區域的現場裝置與控制室內的自動化裝置之間的數字式、串行、多點通訊的數據總線（國際電工委員會IEC6-1158），它可以解決多種現場智能化儀表、控制器、執行機構等現場設備之間的數字通信問題。
現場總線的通信方式可以采用有線方式或無線方式將符合同一種現場總線標準的現場設備及控制單元相互連接起來，以構成數字化的通信網絡。其主要特點為：
■ 提高了系統精度及可靠性，系統集成大大簡化，便于維護；
■ 降低了控制風險，將控制功能分散化，提高了系統反應速度；
■ 節省了大量的信號電纜；
■ 現場設備具有自診斷功能，容易判斷故障所在；
■ 開放的技術標準，用戶可以擇優選擇。 控制系統的構成

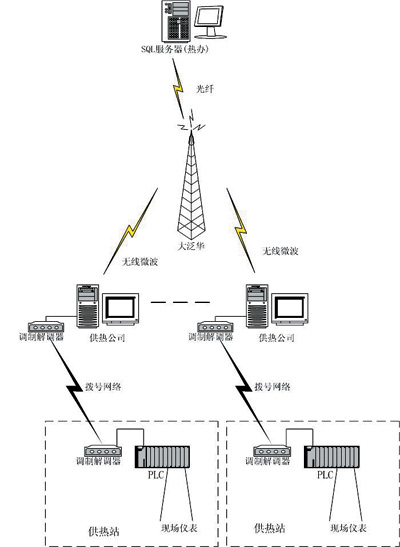

該系統中的各個供熱站分布在方圓400平方公里的范圍內，且每個供熱站之間分布分散，因此供熱公司通過撥號網絡的形式自動輪詢本公司所管轄的各個供熱站以便實時采集現場數據，同時通過無線微波的數據傳輸方式把供熱公司所采集的數據實時地傳送到供熱辦的SQL數據服務器上。
該系統包括兩個部分：數據管理與分析系統、實時監控系統。在此主要介紹實時監控系統。實時遠程監控系統(各供熱公司內)通過撥號網絡采集各供熱站的數據。 系統配置

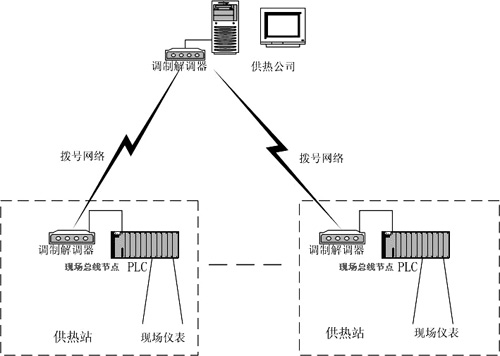

該系統采用撥號的方式通過MODBUS總線形式由監控中心巡回檢測各個遠程從站設備，
將所采集的數據進行記錄以便傳送到數據管理與分析系統。 監控中心
監控中心的主要設備有計算機和調制解調器，通過撥號網絡和各供熱站交換數據。監測軟件采用當今流行的美國Intellution公司的IFIX工控軟件。監控軟件把硬件系統采集的各種數據如壓力、溫度、流量等以需要的方式顯示。
IFIX軟件的特點：
■ 穩定可靠。
■ 界面有好。
■ 實時性好。
■ 具有報警功能，當網路連接失敗時，在畫面上產生報警信息。
遠程從站設備
該系統中的每個供熱站均采用WAGO 公司的現場總線裝置用于接收來自現場的儀表信號，并處理成數字信號傳輸?shù)缴衔粰C(jī)進行顯示。該現場總線裝置由三部分構成：MODBUS 現場總線控制器、輸入/輸出模塊、終端模塊。
現場總線控制器采用750-816，其所具有MODBUS 現場總線接口可與調制解調器直接相連實現自動應答來自監控中心的請求并將數據發送出去。除此之外，該控制器還具有一定的控制功能，可實現數據的就近采集就近處理，提高了系統的實時性。
WAGO 公司的現場總線輸入/輸出模塊具有高精度及高可靠性的特點。良好的模塊化結構設計，使I/O模塊在拆卸的過程中可以不使用任何工具。強大的診斷功能使系統的調試和維護變得很輕松。這種模塊化的結構減少了大量的設計、安裝、調試、維護的費用，原來繁瑣的原理圖、布線圖設計變得簡單。
終端模塊表示一個從站配置的結束。
該系統具有76個這樣的現場總線裝置，由于該系統采用撥號網絡的總線構成形式使得增加或減少一個節點變得很容易，且每個節點均采用模塊化的現場總線裝置無需底板，因此在同一個節點上增加一個模塊或減少一個模塊也變得非常容易且沒有太大的空間要求，該特點使得該系統具有較強的系統擴展能力，且不會增加布線的煩惱和過高的費用。
現場執行機構
現場執行機構又分為檢測部分和執行部分；現場儀表完成監測過程的第一步，把被測物理參量信號轉化成電信號，如壓力表、 液位計、流量計、壓力變送器等，轉化成的電量信號被傳送到現場總線輸入輸出設備。 結束語
近年來現場總線技術得到了飛快的發展與普及，尤其應用到自控行業，該供熱聯網工程為供熱自控領域開創了一片新的天地，本工程中應用到的無線局域網更是順應了網絡時代發展的趨勢，運行證明本供熱聯網項目既提高了供熱工作效率又節約了每年供熱出現的各種死區和無法實現的難點，為人們的供熱取暖和各供熱公司供暖期工作提供了一道牢固的保障！
|
