   隨著軍事斗爭轉變?yōu)橐跃W(wǎng)絡為中心的戰爭，對采用更強大的技術以支持寬帶通訊、高級數據處理和改進圖形質量的系統的需要越來越強烈。最新的軍事網絡看起來像一個電信網絡，其中非常智能化的現場終端（例如無人操縱機器人和導航系統）與地面工作站及指揮中心共享實時信息。對面臨苛刻空間和功率限制的小型系統設計人員而言，這種演進尤其是一種挑戰。

   對提高若干方面（計算、I/O 和圖形）的性能的需要使系統設計人員用基于 PC/104-的電路板滿足這些需求變得更加困難。例如，PC/104-Express 標準，專為用于向高速 I/O 提供 PCI Express®支持而開發，使用一個額外的連接器，該連接器占用寶貴的電路板空間并使用一種復雜的堆疊。因此，可用于部署更高性能的應用所需的最新處理器及數字信號處理器 (DSP) 的電路板空間變少了。

   COM EXPRESS是一種計算機模塊 (COM) 標準，擁有類似的小體積優點，同時通過提供比 PC/104 更大的電路板空間效率和更多的 I/O 靈活性克服了這些限制。本白皮書討論 PC/104 和 COM Express 之間為空間受限的設計（例如戰場設備、無人駕駛車輛和其他機動軍用資產）進行的某些權衡。

小體積，大挑戰

   為了支持一支靈活的軍隊，設備制造商不斷地將越來越強大的計算能力裝入噴氣式戰斗機、大卡車、拆彈機器人及指揮、控制與通信 (C3) 智能系統等使用的移動系統內。小體積并不意味著低性能，實際上卻相反，作為最新的處理器，I/O 連接和圖形技術必須被擠壓到一個極小的設備中。

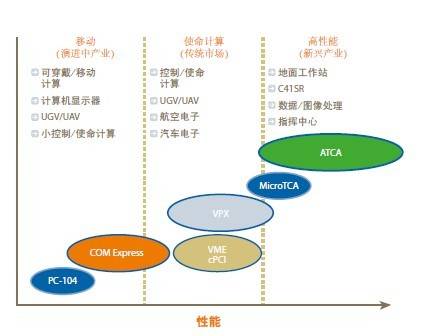

   移動系統是如何演進的？強大的多核 CPU 正在處理寬帶雷達數據流；高速 PCI Express 鏈接正在傳輸高清視頻圖像；一流的圖形處理器正在通過 VGA、LVDS 和其他視頻接口在車載地圖上顯示詳細信息。當前，基于標準的商用現貨 (COTS) 解決方案的主要選擇為 PC/104-Express 和 COM Express，如圖 1 所示。

圖1：商用現貨供應商服務的軍事航空市場

新技術，低成本

   PC/104 協會1由十二家公司于 1992 年 2 月成立，這些公司對面向嵌入式應用來改造臺式計算機技術有著共同的遠見。不久之后，一個技術規格出臺，以一個特別適合小而硬的設備的尺寸提供 IBM 兼容個人計算機的功能和靈活性。PC/104 規格采用了隨著時間推移而出現的新技術，包括1997 年出現的 ISA 總線、2003 年出現的 PCI 總線和2008 年出現的 PCI Express 總線。

   基于 PC/104 的產品在推動軍事應用更好地認可現貨解決方案中已發揮了作用，因?yàn)樗鼈兊哪K性顯著節約了研發成本和時間，同時為設備制造商和客戶減少了風險。但是，PC/104 產品的成本優勢正開始逐漸消失，因?yàn)榭啥询B架構和關聯的連接器增加了成本并減少了電路板的空間效率。此外，出于堆疊目的，很多 PC/104 連接器是雙面的，這使它們的成本比 COM Express 所用的單面連接器的成本更高。從電路板空間的角度來看，雙面連接器比背面也可放置元器件的單面連接器貴兩倍。

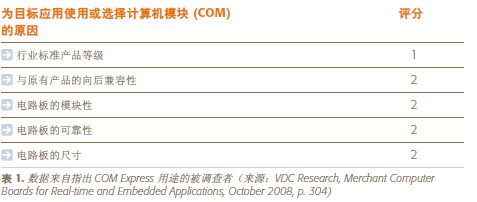

   PC/104 是一種多堆疊架構，而 COM Express 只有兩層，包含一個計算機模塊和一個載板，可依據具體的應用要求定制。載板可安裝 PC/104 堆疊的所有 I/O，因此減少了成本并允許制造商容納更多的外圍設備 I/O。系統設計人員擁有更多的靈活性，因?yàn)檩d板尺寸不是固定的，因此可以依據需要進行放大以支持最新的計算機技術。此外，除了一份 VDC Research 調查在表 1 列出的其他優點以外，COM Express 還提供與 PC/104 相同的基于標準的商用現貨優勢。

比較 PC/104-EXPRESS 和 COM EXPRESS

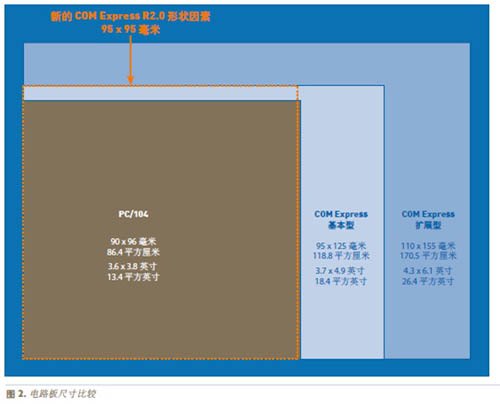

   PC/104-Express 和 COM EXPRESS的開放式標準規格定義了很多設計要求，例如電路板尺寸、連接器信號排列和堆疊。圖 2 說明了電路板尺寸，顯示 PC/104-Express 的一種選項和 COM Express 的三種選項，包括在 COM.0 R2.0 中定義的新的 95 x 95mm 緊湊型版本，預計該版本將在 2010 年獲得批準。

   如前文所述，PC/104 規格和 COM Express 之間的一個主要區別在于連接器的選擇和使用。最近幾年，處理器性能和功能已經出現巨大的提升。集成圖形/視頻、PCI Express 和其他高性能接口的添加需要使用一個在比 PC/104 所用空間更小的空間內具備更大帶寬和更多引腳的連接器。

   選擇在 COM Express 上使用的連接器要考慮以下幾個因素：

• 尺寸—連接器是小型表面安裝技術 (SMT) 連接器，占用最少的電路板空間。
• 引腳數量—連接器支持需要的I/O 數量并且可供將來擴展。
• 信號完整性—連接器提供高性能 I/O（例如 PCI Express、視頻、LVDS 和吉比特局域網）所需的信號完整性的等級。

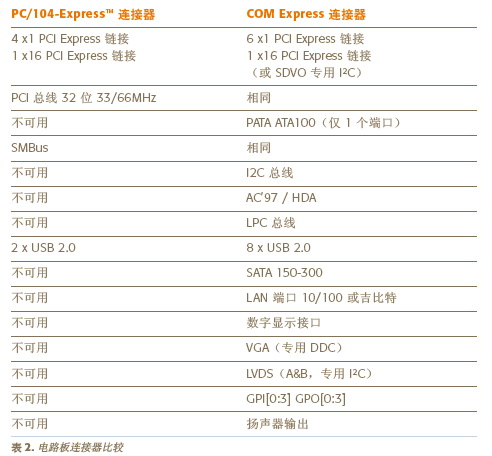

  表 2 顯示 COM Express 和 PC/104 連接器的 I/O 功能的比較。

   如表 2 所示，PC/104 支持 PCI Express，但是它是通過向已經很擁擠的電路板添加另一連接器來實現的。為了添加功能，例如視頻、LAN 或 SATA，必須向 PC/104 電路板添加其他連接器，并且信號不能用于堆疊中的其他電路板。另一方面，COM Express 卻能夠?qū)⑺行盘?hào)向下傳輸?shù)捷d板，并且可以依據系統應用的需要在載板上添加連接器。例如，如大多數軍事用途所需，載板可用于連接軍用標準連接器。

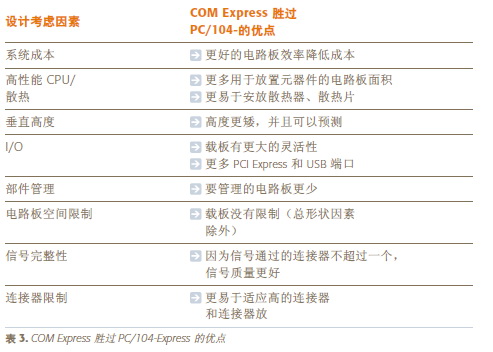

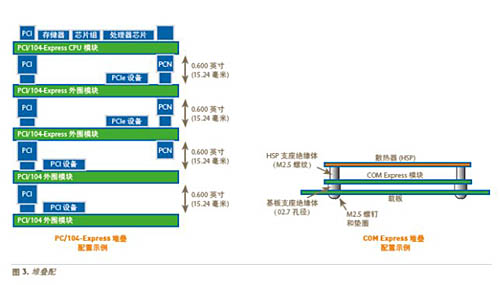

   隨著軍事應用復雜度的提升，COM Express 正得到廣泛利用以處理越來越苛刻的計算、I/O 帶寬和圖形要求。另一方面，提高 PC/104-Express 解決方案的能力通常意味著添加更多的堆疊電路板和連接器，并且可能最終形成一個笨重的系統，如圖 3 所示。因?yàn)?COM Express 只使用兩個電路板，它在系統成本、冷卻、高度、部件管理和信號完整性方面勝過 PC/104，如表 3 所述。

集成 圖形處理器

   集成圖形引擎，嵌入到 Intel®Core™i7 和 Intel®Core™i5 處理器，提供增強的圖形功能和性能，同時降低整體平臺電源要求，減少占地面積。在進行兩項 3DMark 測試時，基于 Intel®處理器的圖形引擎的性能是 Intel®GM45 Express 芯片組中的集成圖形芯片的 1.8 倍和 2.6 倍，如圖 4 所示。此外，使用能夠提升并行多線程應用程序性能的集成 Intel®超線程技術，這些雙核處理器能夠同時處理多達四個軟件線程。

   為了利用此圖形性能，大多數軍用系統要求多個顯示器與輸入設備。通過在 COM Express 連接器上傳輸所有視頻信號，載板能夠提供系統需要的不同視頻和輸入接口。在 PC/104 電路板上，所有連接器都必須位于基板之上，這會進一步減少可用電路板空間。
