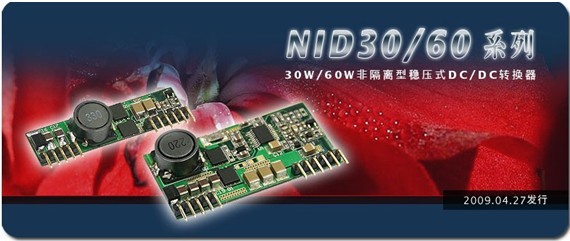

NID30/60系列線路上采用Buck降壓式線路架構與運用了同步整流技術設計,使得轉換效率最高可達97%,故可僅利用自然風冷散熱工作于-25~65℃,并擁有69.6W/in3的超高功率密度,成功地將產品微型化(NID30尺寸50.8*13*10.7mm,NID60尺寸50.8*26*10.7mm)以達成最適化空間利用,可有效解決系統設計者基板布局空間不足的問題。NID30/60系列之輸入電壓范圍為20(30)~53V,涵蓋了系統DC BUS電壓常見的24V與48V,另輸出電壓為5V/12V/15V/24V,有別于一般POL(point of load) DC/DC轉換器產品常見的低電壓(<5VDC)輸出。其它的特點包含業界POL標準腳位、短路/過電壓/過負載保護、低漣波噪聲、低售價、體積小等,非常適用于分布式電源架構(distributed power architecture)、通訊產業、工業控制設備等相關應用。
產品特性:
非隔離型與穩壓式設計
2:1~3:1寬電壓輸入
±2%輸出電壓精準度
超高轉換效率達97%
SIP (Single-In-Line Package) 單排腳位型式
內建ON/OFF遙控功能
自然風冷散熱
保護功能:輸出短路 /過電壓/過負載保護
低售價,高信賴度
尺寸(L*W*H): 50.8*13*10.7mm (NID30)
50.8*26*10.7mm (NID60)
2年保固期
