產品特性
即插即用集線器
10BASE-T/10BASE-FL兼容
屏蔽RJ-45接口
IEEE802.3延伸器單元兼容
具寬范圍低壓交流或直流電源供電
支持冗余電源
LED燈顯示端口活動/鏈接、沖突及電源狀態
方便的釘軌或面板式安裝
符合EMC工業環境
CE標識，UL508工業控制設備認證
c-UL認證，C22.2 CSA No. 14-M91，工業控制設備認證
網絡需要經濟、高效、可靠的集線器產品么？集線器的優點是可擴展節點數大于2的10BASE-T系統或者網絡范圍超出10BASE-T規范規定的100米限制。為實現網絡距離的最大化，典型的網絡在末端使用雙絞線接線，在集線器鏈路間使用光纖。雙絞線的最長距離為100米。整個網絡不能超過2400米。在共享型網絡中，每個光纖網段的共享網段長度依賴使用的集線器數量。

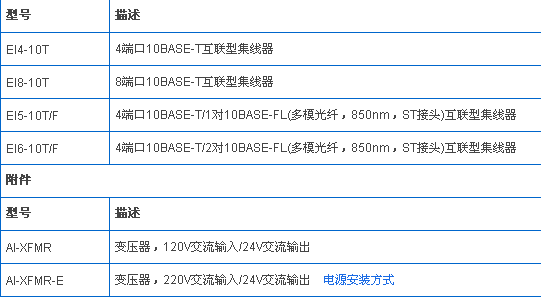

兩個EI產品提供了雙絞擴展，它們是四端口的EI4-10T、八端口的EI8-10T。該系列的光纖產品為五端口EI5-10T/F和六端口EI6-10T/F，EI6-10T/F有兩個光纖端口和四個雙絞線端口,分別支持10BASE-FL(ST接頭)和10BASE-T。EI5-10T/F提供了一對光纖端口。
光纖網段對于距離和牢固非常重要的樓宇和工業控制應用是非常理想的。集線器光纖鏈路亦對電氣干擾和其它工業環境中常遇到的外部影響提供了良好的絕緣并提高了抗擾性。
EI系列集線器遵從IEEE 802.3中繼單元標準，這些要求包括前導碼的生成、對稱和幅度補償。中繼器必須對信號進行重定時，以使收發器和電纜引起的信號抖動不會在多個網段上積累。它必須有能力偵測到不完整的數據包或沖突，并產生一個堵塞信號以加強這個偵測。最后，它會分離那些有問題的端口以使網絡正常工作。
每個集線器的傳送端口具數字預修正功能，它對雙絞線電纜內在固有的信號強度衰減進行補償。每段雙絞線網段最長為100米(采用屏蔽RJ－45接頭，UTP或STP電纜)；光纖網段最長為2公里。連接完整性功能用來確認網段另一端的網卡或集線器已正常工作。集線器可采用交叉電纜級聯。
EI產品提供的LED顯示可有助于更精確的糾錯。除沖突LED外，每個端口都有一對LED顯示鏈接狀態和活動狀態。所有產品采用寬范圍的低壓直流或交流、允許冗余電源的連接。
