產品名稱：
|
BD SENSORS 智能型電子壓力開關DS 230
|
|
型 號：
|
DS 230
|
|
價 格：
|
|
|
品 牌：
|
3563
|
|
|
|
|
額定量程 |
|
表壓 [bar] |
2 |
5 |
10 |
20 |
50 |
100 |
250 |
400 |
|
最大過壓 [bar] |
4 |
10 |
20 |
40 |
100 |
200 |
400 |
600 |
|
破壞壓力 [bar] |
7 |
15 |
35 |
70 |
150 |
250 |
450 |
650 |
|
電源 |
|
供電電壓 VS |
24 VDC ± 10 % |
|
電流損耗 |
< 40 mA (無模擬信號，無節點輸出) |
|
信號輸出 |
|
數量，型號 |
標準: 1 個PNP 輸出
可選: 最多2 個不相關PNP輸出；1個模擬信號輸出 |
|
節點 (標準) |
|
開關電流 |
標準: 負載電流 最大500 mA， 短路保護 [1] |
|
|
£ ± 1.5 % FSO BFSL |
|
復現誤差 2 |
£ ± 0.5 % FSO BFSL |
|
開關頻率 |
最高 100 Hz |
|
開關壽命 |
> 100 x 106 |
|
功能
|
遲滯 / 窗口模式（比較模式）
常開 / 常閉 |
|
延遲 |
0 ... 99.99 s |
|
模擬信號輸出 (可選) |
|
輸出信號 |
4 ... 20 mA (3線制) |
|
線性，遲滯，復顯性 |
£ ± 0.5 % FSO BFSL |
|
校調精度 |
£ ± 1 % FSO BFSL |
|
負載特性 |
Rmax = 500 W |
|
響應時間 |
< 10 ms |
|
溫漂特性 (零點偏移和量程范圍) |
|
溫漂系數 |
£ ± 0.5 % FSO / 10 K |
|
補償范圍 |
-25 ... 85 °C |
|
電氣保護 |
|
短路保護 |
永久 |
|
反極性保護 |
無損害，但不工作 |
|
電磁兼容 |
射頻保護符合 EN 61326 |
|
顯示 |
|
型號 |
4位， 紅字LED 顯示， 字高 7 mm， 字寬 4.85 mm (傾角 10°) |
|
顯示范圍 |
-1999 ... +9999 |
|
精度 |
0.3 % ± 1 位 |
|
數碼衰減 |
0.3 … 30 s (可調) |
|
測量值更新 |
0.0 … 10 s (可調) |
|
工作溫度 |
|
介質 |
-25 ... 125 °C |
|
電子元器件 / 環境 |
-25 ... 85 °C |
|
保存 |
-40 ... 85 °C |
|
材料 |
|
壓力接口 |
不銹鋼1.4305 (303) |
|
殼體 |
不銹鋼 1.4305 (303) |
|
顯示殼體 |
PA 6.6，聚碳酸酯（Polycarbonate） |
|
密封件 (濕件) |
PN < 100 bar: FKM PN ³ 100 bar: NBR |
|
隔膜 |
陶瓷 Al2O3 96 % |
|
面板薄膜 |
聚酯（polyester） |
|
濕件 |
壓力接口，密封件，隔膜 |
|
其他 |
|
重量 |
約 180 g |
|
安裝位置 |
不限 |
|
防護等級 |
IP 65 |
|

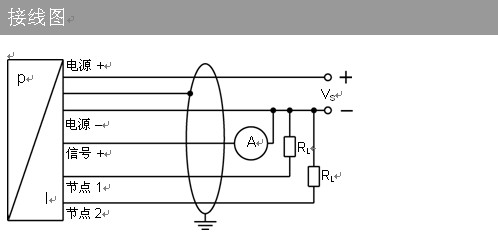

信號線定義 |
|
電氣連接 |
M12x1 塑料 (5針) |
|
電源+
電源–
信號+
節點輸出 1
節點輸出 2 |
1
3
2
4
5 |
|
地線 |
通過壓力接口 |
[1] 更強開關電流請咨詢
|
|
|
