描述
|
CPU 224 CN DC/DC/DC
|
CPU 224 CN AC/DC/
繼電器
|
| 物理特性 |
尺寸 (W X H X D)
重量
功耗
|
120.5 x 80 x 62 mm
360 g
7 W
|
120.5 x 80 x 62 mm
410 g
10 W
|
| 存儲器特性 |
程序存儲器
在線程序編輯時
非在線程序編輯時
數據存儲器
裝備(超級電容)
(可選電池)
|
8192 bytes
12288 bytes
8192 bytes
100小時/典型值(40°C時最少70小時)
200天/典型值
|
8192 bytes
12288 bytes
8192 bytes
100小時/典型值(40°C時最少70小時)
200天/典型值
|
| I/O特性 |
本機數字量輸入
本機數字量輸出
本機模擬量輸入
本機模擬量輸出
數字I/O映象區
模擬I/O映象區
允許最大的擴展I/O模塊
允許最大的智能模塊
脈沖捕捉輸入
高速計數器
總數
單相計數器
兩相計數器
脈沖輸出
|
14 輸入
10 輸出
無
無
256 (128 輸入/128輸出)
64(32輸入/32輸出)
7個模塊
7個模塊
14
6個
6，每個30KHz
4，每個20KHz
2個20KHz(僅限于DC輸出)
|
14 輸入
10 輸出
無
無
256 (128 輸入/128輸出)
64(32輸入/32輸出)
7個模塊
7個模塊
14
6個
6，每個30KHz
4，每個20KHz
2個20KHz(僅限于DC輸出)
|
| 常規特性 |
定時器總數
1ms
10ms
100ms
計數器總數
內部存儲器位掉電保持
時間中斷
邊沿中斷
模擬電位器
布爾量運算執行時間
時鐘
卡件選項
|
256個
4個
16個
236個
256(由超級電容或電池備份)
256(由超級電容或電池備份)
112(存儲在EEPROM)
2個1ms分辨率
4個上升沿和/或4個下降沿
2個8位分辨率
0.22ms
內置
存儲卡和電池卡
|
256個
4個
16個
236個
256(由超級電容或電池備份)
256(由超級電容或電池備份)
112(存儲在EEPROM)
2個1ms分辨率
4個上升沿和/或4個下降沿
2個8位分辨率
0.22ms
內置
存儲卡和電池卡
|
| 集成的通信功能 |
接口
PPI, DP/T波特率
自由口波特率
每段最大電纜長度
最大站點數
最大主站數
點到點(PPI主站模式)
MPI連接
|
1個RS-485接口
9.6, 19.2和187.5kbaud
1.2kbaud 至 115.2kbaud
使用隔離的中繼器：187.5kbaud可達1000米，38.4kbaud可達1200米
未使用隔離中繼器：50米
每段32個站，每個網絡126個站
32
是(NETR / NETW)
共4個，2個保留
(1PG1OP)
|
1個RS-485接口
9.6, 19.2和187.5kbaud
1.2kbaud 至 115.2kbaud
使用隔離的中繼器：187.5kbaud可達1000米，38.4kbaud可達1200米
未使用隔離中繼器：50米
每段32個站，每個網絡126個
站
32
是(NETR / NETW)
共4個，2個保留
(1PG1OP)
|
| 電源特性 |
| 輸入電源 |
輸入電壓
輸入電流
沖擊電流
隔離(現場與邏輯)
保持時間(掉電)
保險(不可替換)
|
20.4 至 28.8 VDC
110mA (僅CPU，24 VDC)
700mA (最大負載，24 VDC)
12A28.8 VDC時
不隔離
10ms 24 VDC時
3A250 V時慢速熔斷
|
85 至 264 VAC(47 至 63 Hz)
60/30mA (僅CPU，120/240 VAC)
200/100mA (最大負載，120/240 VAC)
20A ，264 VAC時
1500 VAC
20 / 80ms120/240 VAC時
2A250 V時慢速熔斷
|
| 24 VDC傳感器電源 |
傳感器電壓
電流限定
紋波噪聲
隔離(傳感器與邏輯)
|
L+ 減5V
1.5A峰值，終端限定非破壞性
來自輸入電源
非隔離
|
20.4 至 28.8 VDC
1.5A峰值，終端限定非破壞性
小于1 V峰分值
非隔離
|
| 數字量輸入特性 |
本機集成數字量輸入點數
輸入類型
額定電壓
最大持續允許電壓
浪涌電壓
邏輯1信號 ( 最小)
邏輯0信號 ( 最大)
輸入延遲
連接2線接近開關傳感器(Bero)
允許漏電流最大
隔離(現場與邏輯)
光電隔離
隔離組
高速輸入速率
高速計數器邏輯1=15 – 30 VDC
高速計數器邏輯1=15 – 26 VDC
同時接通的輸入
電纜長度最大
屏蔽
非屏蔽
|
14輸入
漏型/源型 (IEC 類型1/漏型)
24 VDC，4mA典型值時
30V DC
35V DC0.5秒
15 VDC2.5mA
5 VDC，1mA
可選(0.2至12.8ms)
1mA
是
500 VAC1分鐘

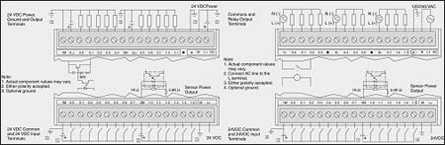

見接線圖
20KHz(單相) 10KHz(兩相)
30KHz(單相) 20KHz(兩相)
所有
500米(標準輸入)
50米(高速計數器輸入)
300米(標準輸入)
|
14輸入
漏型/源型 (IEC 類型1/漏型)
24 VDC，4mA典型值時
30V DC
35V DC，0.5秒
15 VDC，2.5mA
5 VDC，1mA
可選(0.2至12.8ms)
1mA
是
500 VAC，1分鐘
見接線圖
20KHz(單相) 10KHz(兩相)
30KHz(單相) 20KHz(兩相)
所有
500米(標準輸入)
50米(高速計數器輸入)
300米(標準輸入)
|
| 數字量輸出特性 |
本機集成數字量輸出點數
輸出類型
額定電壓
電壓范圍
浪涌電流(最大)
邏輯1(最小)
邏輯0(最大)
每點額定電流(最大)
每個公共端的額定電流(最大)
漏電流(最大)
燈負載(最大)
感性嵌位電壓
接通電阻(接點)
隔離
光電隔離(現場到隔離)
邏輯到接點
電阻(邏輯到接點)
隔離組
|
10輸出
固態 - MOSFET(源型)
24 VDC
20.4至 28.8 VDC
8A，100ms
20 VDC，最大電流
0.1 VDC，10KW 負載
0.75A
6 A
10μA
5 W
L+ 減48 VDC1W功耗
0.3 W典型值(0.6W最大值)
500 VAC ，1分鐘
-
-
見接線圖
|
10輸出
干觸點
24VDC或250VAC
5至30V DC或5至250V AC
5A，4s (10%工作 率時)
-
-
2.0A
10A
-
30 W DC ；200 W AC
-
0.2 W(新的時候最大值)
-
1500 VAC ，1分鐘
100 MW
見接線圖
|
延時(最大)
斷開到接通
接通到斷開
切換
脈沖頻率(最大)
機械壽命周期
觸點壽命
同時接通的輸出
兩個輸出并聯
電纜長度(最大)
屏蔽
非屏蔽
|
2ms(Q0.0, Q0.1)，15ms(其它)
10ms(Q0.0, Q0.1)，130ms(其它)
-
20KHz(Q0.0和Q0.1)
-
-
55°C時，所有的輸出(水平安裝)
45°C時，所有的輸出(垂直安裝)
是，僅輸出同組時
500米
150米
|
-
-
10ms
1Hz
10,000,000(無負載)
100,000(額定負載)
55°C時，所有的輸出(水平安裝)
45°C時，所有的輸出(垂直安裝)
否
500米
150米
|
