描述
|
CPU 224XP DC/DC/DC
|
CPU 224XP AC/DC/繼電器
|
物理特性
|
尺寸(W X H X D)
重量
功耗
|
140x80 x62mm
390g
8W
|
140x80 x62mm
440g
11W
|
存儲器特性
|
程序存儲器
在線程序編輯時
非在線程序編輯時
數據存儲器
裝備(超級電容)
(可選電池)
|
12288 bytes
16384 bytes
10240 bytes
100小時/典型值(40°C時最少70小時)
200天/典型值
|
12288 bytes
16384 bytes
10240 bytes
100小時/典型值(40°C時最少70小時)
200天/典型值
|
I/O特性
|
本機數字量輸入
本機數字量輸出
本機模擬量輸入
本機模擬量輸出
數字I/O映象區
模擬I/O映象區
允許最大的擴展I/O模塊
允許最大的智能模塊
脈沖捕捉輸入
高速計數器
總數
單相計數器
兩相計數器
脈沖輸出
|
14輸入
10輸出
2輸入
1輸出
256(128輸入/128輸出)
64(32輸入/32輸出)
7個模塊
7個模塊
14
6個
4，每個30KHz
2，每個200KHz
3，每個20KHz
1，每個100KHz
2個100KHz(僅限于DC輸出)
|
14輸入
10輸出
2輸入
1輸出
256(128輸入/128輸出)
64(32輸入/32輸出)
7個模塊
7個模塊
14
6個
4，每個30KHz
2，每個200KHz
3，每個20KHz
1，每個100KHz
2個100KHz(僅限于DC輸出)
|
常規特性
|
定時器總數
1ms
10ms
100ms
計數器總數
內部存儲器位掉電保持
時間中斷
邊沿中斷
模擬電位器
布爾量運算執行時間
時鐘
卡件選項
|
256個
4個
16個
236個
256(由超級電容或電池備份)
256(由超級電容或電池備份)
112(存儲在EEPROM)
2個1ms分辨率
4個上升沿和/或4個下降沿
2個8位分辨率
0.22μs
內置
存儲卡和電池卡
|
256個
4個
16個
236個
256(由超級電容或電池備份)
256(由超級電容或電池備份)
112(存儲在EEPROM)
2個1ms分辨率
4個上升沿和/或4個下降沿
2個8位分辨率
0.22μs
內置
存儲卡和電池卡
|
集成的通信功能
|
接口
PPI, DP/T波特率
自由口波特率
每段最大電纜長度
最大站點數
最大主站數
點到點(PPI主站模式)
MPI連接
|
2個RS-485接口
9.6,19.2和187.5kbaud
1.2kbaud至115.2kbaud
使用隔離的中繼器：187.5kbaud可達1000米，38.4kbaud可達1200米
未使用隔離中繼器：50米
每段32個站，每個網絡126個站
32
是(NETR/NETW)
共4個，2個保留
(1個給PG，1個給OP)
|
2個RS-485接口
9.6, 19.2和187.5kbaud
1.2kbaud至115.2kbaud
使用隔離的中繼器：187.5kbaud可達1000米，38.4kbaud可達1200米
未使用隔離中繼器：50米
每段32個站，每個網絡126個站
32
是(NETR /NETW)
共4個，2個保留
(1個給PG，1個給OP)
|
電源特性
|
輸入電源
|
輸入電壓
輸入電流
沖擊電流
隔離(現場與邏輯)
保持時間(掉電)
保險(不可替換)
|
20.4 至 28.8VDC
120mA(僅CPU，24VDC)
900mA(最大負載，24VDC)
12A，28.8 VDC時
不隔離
10ms ，24 VDC時
3A，250 V時慢速熔斷
|
85 至 264VAC(47至 63Hz)
70/35mA (僅CPU，120/240VAC)
220/100mA (最大負載，120/240 VAC)
20A ，264 VAC時
1500 VAC
20/80ms，120/240 VAC時
2A，250 V時慢速熔斷
|
24 VDC傳感器電源
|
傳感器電壓
電流限定
紋波噪聲
隔離(傳感器與邏輯)
|
L+ 減5V
1.5A峰值，終端限定非破壞性
來自輸入電源
非隔離
|
20.4 至28.8 VDC
1.5A峰值，終端限定非破壞性
小于1V峰分值
非隔離
|
數字量輸入特性
|
本機集成數字量輸入點數
輸入類型
額定電壓
最大持續允許電壓
浪涌電壓
邏輯1信號(最小)
邏輯0信號(最大)
輸入延遲
連接2線接近開關傳感器(Bero)
允許漏電流最大
隔離(現場與邏輯)
光電隔離
隔離組
高速輸入速率
高速計數器邏輯1=15–30 VDC
高速計數器邏輯1=15–26 VDC
HC4和HC5邏輯1>4VDC
同時接通的輸入
電纜長度最大
屏蔽
非屏蔽
|
14輸入
漏型/源型(IEC類型1/漏型，除I0.3到I0.5)
24 VDC，4mA典型值時
30V DC
35V DC，0.5秒
15 VDC，2.5mA
(I0.0至I0.2和I0.6至I1.5)
4 VDC，8mA(I0.3 至I0.5)
5 VDC，1mA
(I0.0至I0.2和I0.6至I1.5)
1 VDC，1mA(I0.3 至I0.5)
可選(0.2至12.8ms)
1mA
500 VAC，1分鐘

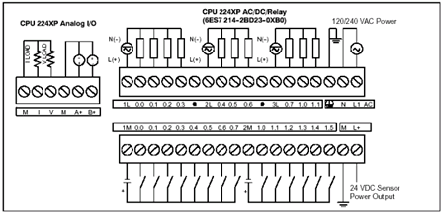

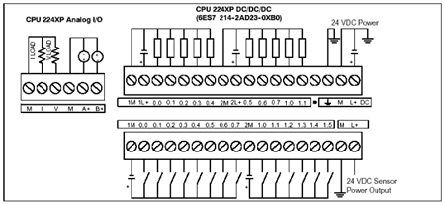

見接線圖
20KHz(單相) ， 10KHz(兩相)
30KHz(單相) ， 20KHz(兩相)
200KHz(單相) ，100KHz(兩相)
所有
500米(標準輸入)
50米(高速計數器輸入)
300米(標準輸入)
|
14輸入
漏型/源型(IEC類型1/漏型，除I0.3到I0.5)
24 VDC，4mA典型值時
30 VDC
35 VDC，0.5秒
15 VDC，2.5mA
(I0.0至I0.2和I0.6至I1.5)
4 VDC，8mA(I0.3至I0.5)
5 VDC，1mA
(I0.0至I0.2和I0.6至I1.5)
1 VDC，1mA(I0.3至I0.5)
可選(0.2至12.8ms)
1mA
500VAC，1分鐘
見接線圖
20KHz(單相)，10KHz(兩相)
30KHz(單相)，20KHz(兩相)
200KHz(單相)，100KHz(兩相)
55°C時所有的DC輸入(最大26VDC)
50°C時所有的DC輸入(最大30VDC)
500米(標準輸入)
50米(高速計數器輸入)
300米(標準輸入)
|
數字量輸出特性
|
本機集成數字量輸出點數
輸出類型
額定電壓
電壓范圍
浪涌電流(最大)
邏輯1(最小)
邏輯0(最大)
每點額定電流(最大)
每個公共端的額定電流(最大)
漏電流(最大)
燈負載(最大)
感性嵌位電壓
接通電阻(接點)
|
10輸出
固態 -MOSFET(源型)
24VDC
5至28.8VDC(Q0.0至Q0.4)
20.4至28.8VDC(Q0.5至Q1.1)
8A，100ms
L+減0.4V(最大電流時)
0.1VDC，10KΩ負載
0.75A
3.75A
10mA
5W
L+減48VDC，1W功耗
0.3Ω典型值(0.6Ω最大值)
|
10輸出
干觸點
24 VDC或250 VAC
5至30 VDC或5至250 VAC
5A，4s(10%工作率時)
-
-
2.0A
10A
-
30WDC；200WAC
-
0.2Ω(新的時候最大值)
|
隔離
光電隔離(現場到隔離)
邏輯到接點
電阻(邏輯到接點)
隔離組
延時(最大)
斷開到接通
接通到斷開
切換
脈沖頻率(最大)
機械壽命周期
觸點壽命
同時接通的輸出
兩個輸出并聯
電纜長度(最大)
屏蔽
非屏蔽
|
500 VAC，1分鐘
-
-
見接線圖
0.5μs(Q0.0, Q0.1)，15μs(其它)
1.5μs(Q0.0, Q0.1)，130μs(其它)
-
100KHz(Q0.0和Q0.1)
-
-
55°C時，所有的輸出(水平安裝)
45°C時，所有的輸出(垂直安裝)
是，僅輸出同組時
500米
150米
|
-
1500 VAC，1分鐘
100 MΩ
見接線圖
-
-
10ms
1Hz
10,000,000(無負載)
100,000(額定負載)
55°C時，所有的輸出(水平)
45°C時，所有的輸出(垂直)
否
500米
150米
|
模擬量輸入特性
|
本機集成模擬量輸入點數
模擬量輸入類型
電壓范圍
數據字格式，滿量程
DC輸入阻抗
最大輸入電壓
分辨率
最小有效值
隔離
精度
最差情況(0°至55°C)
典型值(25°C)
重復性
模擬到數字的轉換時間
轉換類型
階躍響應
噪聲抑制
|
2輸入
單端輸入
±10 V
- 32,000 至 + 32,000
> 100 KΩ
30 VDC
11位加1個符號位
4.88mV
無
± 2.5%滿量程
± 1.0%滿量程
± 0.05%滿量程
125ms
Sigma Delta
最大250 ms
- 20 Db(50Hz典型值)
|
2輸入
單端輸入
±10 V
- 32,000 至 + 32,000
> 100 KΩ
30 VDC
11位加1個符號位
4.88mV
無
± 2.5%滿量程
± 1.0%滿量程
± 0.05%滿量程
125ms
Sigma Delta
最大250 ms
- 20 Db(50Hz典型值)
|
模擬量輸出特性
|
本機集成輸出點數
信號范圍
電壓輸出
電流輸出
數據字格式，滿量程
電壓
電流
分辨率，滿量程
最小有效值
電壓
電流
隔離
精度
最差情況(0°至55°C)
電壓輸出
電流輸出
典型(25°C)
電壓輸出
電流輸出
|
1 輸出
0 至10 V
0 至20mA
0 至+ 32767
0 至+ 32000
12位
2.44mV
4.88mA
無
± 2%滿量程
± 3%滿量程
± 1%滿量程
± 1%滿量程
|
1輸出
0至10V
0至20mA
0至+32767
0至+32000
12位
2.44mV
4.88mA
無
±2%滿量程
±3%滿量程
±1%滿量程
±1%滿量程
|
穩定時間
電壓輸出
電流輸出
最大驅動
電壓輸出
電流輸出
|
< 50 μs
< 100 μs
≥ 5000Ω
≤ 500Ω
|
< 50 μs
< 100 μs
≥ 5000Ω
≤ 500Ω
|
