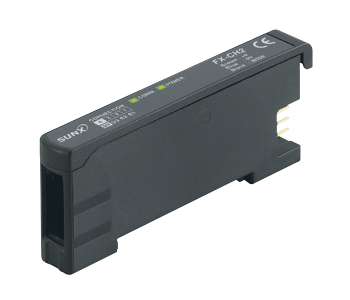

數字傳感器用外部輸入組件
FX-CH2系列
特點：通過PLC·觸控盤進行教導&設定變更
最多16臺傳感器一起切換
| 最多16臺數字光纖傳感器的各種設定/切換，無需通過傳感器主體上的操作，只要通過PLC，觸控盤及按鈕等的外部信號就可一起完成。 |
 |
一起教導
■可對應教導
·全自動教導 ·限定教導“＋” ·限定教導“－” ·2點教導
按鈕鎖定設定
為防止操作人員的錯誤操作而設置的按鈕鎖定的設定/解除也可通過外部信號 一起進行。
數據庫的一起載入/一起保存
預先設定的3信道數據庫可通過外部信號一起載入/保存。
| 種 類 |
NPN輸入 |
PNP輸入型 |
| 型號 |
FX-CH2 |
FX-CH2-P |
| 適用傳感器 |
FX-301(P) (升級產品) (注)，F(xiàn)X-305(P) |
| 電源電壓 |
12～24V DC±10% |
| 輸出 |
低：0～＋2V DC
高：＋5V～＋V DC或開路 |
低：＋4～＋V DC
高：0～＋0.6V DC或開路 |
| 電源指示 |
綠色LED(電源接通時亮起) |
| 通信工作指示燈 |
綠色LED
(載入時或2點/限定教導時亮起，保存時或全自動教導時閃爍→亮起) |
| 周圍溫度 |
－10～＋55°C
(連接4～7臺傳感器時：－10～＋50°C；連接8～16臺傳感器時：－10～＋45°C) |
| 尺寸 |
W10×H27×D68.5mm |
注：僅升級后的FX-301(P)可使用。升級前的FX-301(P)請勿使用。
