　　型號：YG422C型　YG422TC　型
　　光隔　RS-422　中繼器
　　
　　一　用途
　　RS422　中繼器用于實現信號的光電隔離、　延長RS422　的傳輸距離，　還可以用于增加RS422　信號的驅動能力（帶負載能力）。波士電子的中繼器具有零延時智能收發轉換功能，無需控制信號。YG422C、YG422TC　型光電隔離　RS422（全雙工）　中繼器還可以作為光電隔離RS485（半雙工）／RS422（全雙工）轉換器使用、是國內僅有能夠支持全雙工多機通信的　RS422　中繼器。
　　
　　二　安裝及性能
　　在　RS422　通信線上串接一個　RS422　中繼器，則可延長　1.2Km（9600bps　時）。串接一個RS422　中繼器能夠使RS422　的帶負載能力增加128　個。光隔中繼器支持最高通信速率一般為9600bps、超過9600bps　請?zhí)貏e聲明即可。
　　
　　三　外形圖

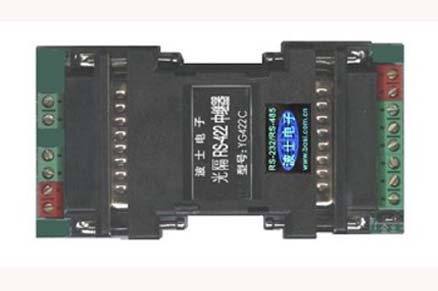

　　波士　RS422　中繼器的外形均為　DB25／DB25　轉接盒大小，兩端均為　DB25　針座，如圖。YG422C、YG422TC　兩端的引腳分配同波士電子　G485C　型的　RS232／RS485／RS422　轉換器。
　　兩端　DB25　引腳分配請參考表格信息。
　�。�注意：YG422C　需要分別在兩端　DB25　的　16　腳與　22　腳之間接相互隔離的　5V　電源。
　�。�注意：YG422TC　只需在其中標有“外加電源”的一端　DB25　的　16　腳與　22　腳之間接電源即可（見標簽）。
　　當把　RS422　中繼器作為全雙工　RS422／半雙工　RS485　光隔轉換器使用時，可以將其中一個　DB25端設置成為半雙工狀態即可（見G485C轉換器的引腳分配）。
　　
　　波士電子的RS422　中繼器的簡單檢測方法：首先加電源，然后在其中一端的“收（＋）”與收（—）之間加一節電池（0.6  到　5V　均可），當收（＋）接電池正極、收（—）接電池負極時則　RS422　中繼器的另外一端的發（＋A）與發（—B）之間為正電壓，反之，當收（＋）接電池負極、收（—）接電池正極時則　RS422　中繼器的另外一端的發（＋A）與發（—B）之間為負電壓。
　　
　　YG422TC（或YG422C）對外接的＋5V　電源沒有嚴格要求（電壓　4.5～5.5V，功耗電流＜50mA）。建議選用波士電子的微型開關穩壓電源。
