波士有源RS232 高速光電隔離器
——確保高達 150Kbps通信速率，增加RS-232驅動能力！
一、用途
波士電子的BS232H 系列有源RS-232 高速光電隔離器用于實現RS-232 串行口的高速光電隔離。BS232H系列用于實現 RS-232 串行通信的機器之間的高速光電隔離、保護通信的 RS-232串行口及機器。
二、硬件安裝

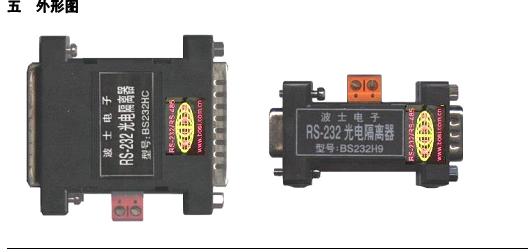

BS232H 系列有源 RS-232 高速光電隔離器有三種型號： BS232H9 型、BS232H25 型、BS232HC25型。BS232H25型、BS232HC25型的外形均為DB-25(針)/DB-25(孔)大小。BS232H25型只隔離并且只傳送RS-232的收、發、地。BS232HC25型不僅隔離RS-232的收、發、地，而且還隔離RTS 和CTS、DTR 和DSR。BS232H9型的外形為DB-9(針)/DB-9(孔)大小、只隔離并且只傳送RS-232的收、發、地。如果將BS232H系列RS-232光電隔離器的孔座一端直接插在PC機等數據終端設備（DTE）的 DB-25 針RS-232插座（針座）上，則BS232H 系列的另外一端（針座）相當于一個新的光電隔離的RS-232口。如果將BS232H系列RS-232光電隔離器的針座一端直接插在MODEM 等數據通信設備（DCE）的 DB-25 針RS-232插座（孔座）上，則BS232H 系列的另外一端（孔座）相當于一個新的光電隔離的RS-232口。
三、軟件說明
本產品均無需任何初始化設置！只用到RXD（收）、TXD（發）、GND（地）信號即可，加上獨有的內部零延時自動收發轉換技術，確保適合所有軟件！購3 只以上贈送WINDOWS下的RS-232/RS-485通信檢測軟件以及VB,C++,DELPHI 的RS-232串行通信開發軟件。
四、性能說明
BS232H系列RS-232高速光電隔離器需外接5V供電（電壓4.5至5.5V，功耗小于50mA），隔離電壓2500V，并且可以增加RS-232的驅動能力。外接電源的GND 與產品的DB-9孔（插PC機的一側）的GND是共地短接的。BS232H9、BS232H25、BS232HC25的通信速率保證最高150Kbps,最低為0。
BS232H9可以直接插波士電子的系列RS-232/485/422轉換器。BS232H[C]25 的DB-25針座也可以通過DB-25（孔）/DB-9（針）轉接頭插波士電子的系列RS-232/485/422轉換器。
