詳細描述：
單通道、雙通道。
觸點開關，接近開關輸入。
繼電器,晶體管輸出。
輸入/輸出/電源三隔離。
模塊化設計，體積小，功耗低。
各端子可帶電插拔，便于安裝、維護。
標準的35mmDIN導軌卡式安裝。

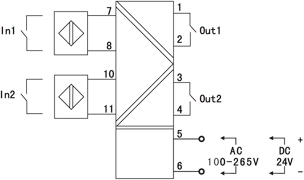

接線圖

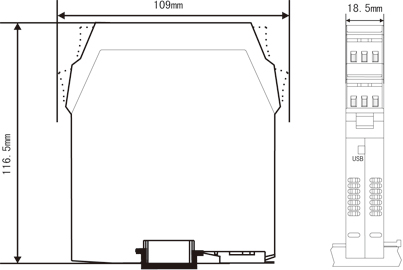

結構外型圖
技術參數
| 輸入 |
| 輸入信號 |
觸點開關、接近開關(頻率≤5KHZ) |
| 配電電壓 |
≈8V(開路時) |
| 短路電流 |
≈8mA |
| 輸出 |
| 輸出信號 |
繼電器或晶體管輸出 |
| 繼電器輸出 |
容量：DC30V/2A,AC125V/0.6A |
| 繼電器響應時間 |
≤5ms |
| 晶體管輸出電壓 |
集電極輸出時：高電平VCC（≤30V），低電平≤2.5V
發射極輸出時：高電平VCC-2.5V，低電平≤0.5V |
| 輸入和輸出特性（設置為同相控制時） |
| 現場開關閉合或輸入回路電流＞2.1mA，輸出繼電器或晶體管導通，通道綠色指示燈亮 |
| 現場開關開路或輸入回路電流＜1.2mA，輸出繼電器或晶體管不導通，通道紅色指示燈亮 |
| 輸入和輸出反相控制設置 |
| 由面板撥碼開關J5設置(詳見隨機說明書) |
| 電源 |
| 電源 |
DC24V(±10%)，AC100-265V 50-60Hz |
| 功耗 |
DC24V 單路輸出功耗：≤1.7W，雙路輸出功耗：≤2.2W
AC100-265V 單路輸出功耗：≤2.5W，雙路輸出功耗：≤3W |
| 其它參數 |
絕緣強度
(輸入/輸出/電源之間) |
2500Vrms (1 min，無火花) |
| 工作溫度 |
0～50℃ |
| 相對濕度 |
≤85%RH |
| 安裝方式 |
35mmDIN導軌安裝 |
| 安裝尺寸 |
18.5*109*116.5mm(寬*高*深) |
| 響應時間 |
≤1S |
| 重量 |
約140克 |
儀表選型
| |
|
7 |
|
8 |
|
9 |
| M3 系列智能開關量轉換器 NHR-M35 |
- |
□ |
/ |
□ |
- |
□ |
| 位 |
規格 |
注釋 |
|
|
|
|
↓
□ |
/ |
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
↓
A
D |
| 7/8 |
<輸出> |
|
| 輸出I/輸出II(從列表中選擇代碼) |
| 代碼 |
類型 |
| X |
無輸出 |
| K1 |
繼電器接點 |
| K2 |
晶體管 |
| 9 |
<電源> |
|
|
| AC100-265V 50-60Hz |
| DC24V |
型號舉例：NHR-M35-K1/K1-D
三端子智能開關量轉換器，雙路輸入/輸出都為繼電器接點信號，供電電源為DC24V。 |
