★擴展模塊具有與CPU相同的設計特點,通過總路線互相連接
★高密度輸入模塊可供選擇,增強擴展能力,節省成本;
★高密度輸入模塊可供選擇,增強擴展能力,節省成本
★模塊品種多,用戶可以根據實際需要選擇16和32點的輸入/輸出模塊進行靈活組態
技術規范
電氣參數
從+5VDC消耗電流
20mA
從L+消耗電流
60mA
功耗
2W
模擬量輸入點數
4
輸入類型
差分輸入
最大輸入電壓
30VDC
最大輸入電流
32mA
電壓輸入范圍(單極性)
0~5V,0~10V
電壓輸入范圍(雙極性)
±2.5VDC，±5VDC,±50mV,±500mV
輸入范圍：電流
0~20mA
分辨率
16位
雙極性量程范圍
-32，000~+32，000
單極性量程范圍
0~32，000
輸入阻抗
≥10MΩ電壓輸入；250Ω電流輸入
基本誤差
0.1%FS
隔離(現場側到邏輯)
否
模數轉換時間
<2ms
共模抑制
85dB在50Hz/60Hz/400Hz時
共模電壓
信號電壓+共模電壓≤12 V
24VDC提供電壓范圍
20.4~28.8VDC
訂貨號
UN231-0HC32-0XA0
尺寸和重量
尺寸（長 X 寬 X 高）
71.2×80×62
凈重
150g

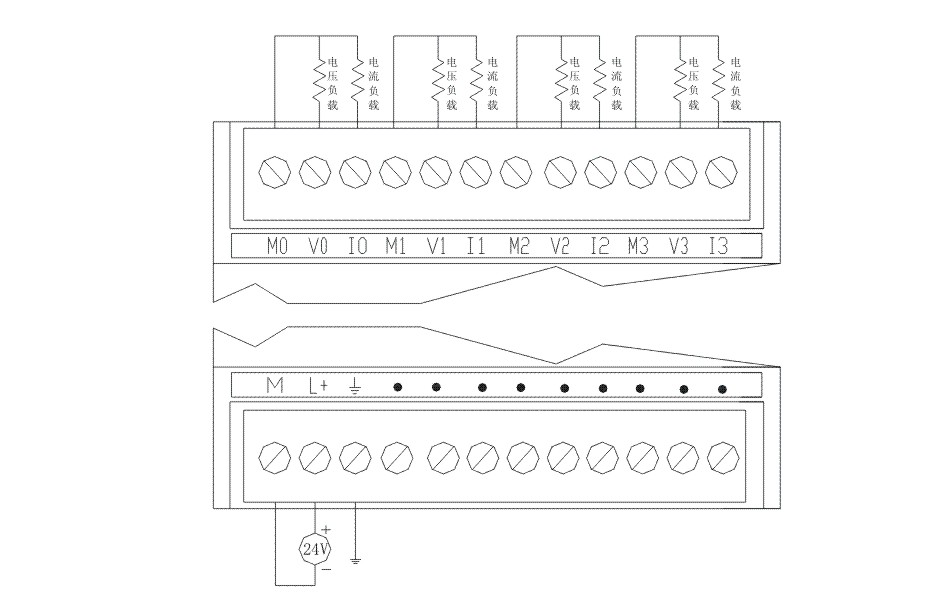

接線圖
