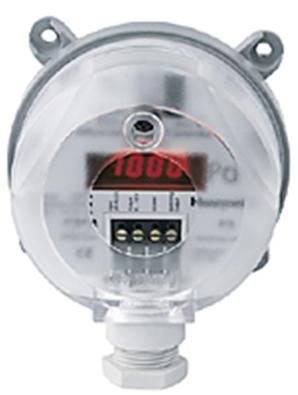

霍尼韋爾(Honeywell)DPT系列壓差變送器 聯系電話 潘雪琴 13916976332
概述
DPT系列壓差變送器用于測量壓差、正差和真空度。變送器可在以下場合應用
空調系統
建筑物自動化
環境保護
風機、風扇控制
閥門和風門的控制
過濾器的風機的監控
流體監控，空氣流速控制
特點
·可控制氣體，非腐蝕性介質
·最大量程到5kpa
·保護等級為IP54
·安裝、接線方便
技術參數
·工作電壓： 18…24…20VAC50/60Hz
16…24…32VDC
·介 質： 空氣或非腐蝕性氣體
·線性滯后： ±1% of Fs
·溫度誤差： ±1% of Fs
·環境溫度： 0~50℃
·貯存溫度： -10℃~+70℃
·相對溫度： 0~95%無結露
·穩 定 性： ±0.5% of Fs/年
·響應時間： 10ms
·連 接： 6mm管
·電線連接： 1.5m㎡電線
·殼體材料： ABS和POM
·保護等級： IP54
·重 量： 約130克
|
DPT空氣壓差傳感器 |
|
|
|
|
用于空調/通風系統中的壓差傳感器。
適用于濾網、液體、液面監控、風機、鼓風機、閥門、排氣扇和氣流控制和環境保護。 |
|
|
|
|
壓力種類 |
相對壓差 |
|
壓力連接件 |
6mm 軟管 |
|
電氣連接 |
M20x1,5 |
|
防護等級 |
IP54 |
|
機殼材質 |
ABS 塑料和 POM |
|
探測方式 |
壓阻式 |
|
傳感元件材質 |
ABS + POM |
|
媒質溫度 |
-10 ... 70oC |
|
媒質 |
氣體 |
|
周圍溫度 |
-10 ... 70oC |
|
電源 |
18..30Vac, 16..32Vdc |
|
附加說明 |
交貨時提供的風管工具DPSK。 |
|
壓力范圍 |
所容許的最大壓力 |
功能 |
輸出信號 |
|
|
-50 ... 50Pa |
25kPa |
無液晶顯示器 |
0..10Vdc |
DPT50 |
|
-100 ... 100Pa |
25kPa |
無液晶顯示器 |
0..10Vdc |
DPT110 |
|
0 ... 250Pa |
25kPa |
無液晶顯示器 |
0..10Vdc |
DPT250 |
|
0 ... 500Pa |
25kPa |
無液晶顯示器 |
0..10Vdc |
DPT500 |
|
0 ... 1000Pa |
25kPa |
無液晶顯示器 |
0..10Vdc |
DPT1000 |
|
0 ... 2500Pa |
30kPa |
無液晶顯示器 |
0..10Vdc |
DPT2500 |
|
壓力范圍 |
所容許的最大壓力 |
功能 |
輸出信號 |
|
|
0 ... 250Pa |
25kPa |
有液晶顯示器 |
0..10Vdc |
DPT250D |
|
0 ... 500Pa |
25kPa |
有液晶顯示器 |
0..10Vdc |
DPT500D |
|
0 ... 1000Pa |
25kPa |
有液晶顯示器 |
0..10Vdc |
DPT1000D |
|
0 ... 2500Pa |
30kPa |
有液晶顯示器 |
0..10Vdc |
DPT2500D |
|
壓力范圍 |
所容許的最大壓力 |
功能 |
輸出信號 |
|
|
-50 ... 50Pa |
25kPa |
無液晶顯示器 |
4..20mA |
DPT53 |
|
0 ... 100Pa |
25kPa |
無液晶顯示器 |
4..20mA |
DPT103 |
|
0 ... 250Pa |
25kPa |
無液晶顯示器 |
4..20mA |
DPT253 |
|
0 ... 500Pa |
25kPa |
無液晶顯示器 |
4..20mA |
DPT503 |
|
0 ... 1000Pa |
25kPa |
無液晶顯示器 |
4..20mA |
DPT1003 |
|
0 ... 2500Pa |
30kPa |
無液晶顯示器 |
4..20mA |
DPT2503 |
|
0 ... 5000Pa |
50kPa |
無液晶顯示器 |
4..20mA |
DPT5003 |
|
壓力范圍 |
所容許的最大壓力 |
功能 |
輸出信號 |
|
|
-50 ... 50Pa |
25kPa |
無液晶顯示器 |
4..20mA |
DPT52 |
|
0 ... 100Pa |
25kPa |
無液晶顯示器 |
4..20mA |
DPT102 |
|
0 ... 250Pa |
25kPa |
無液晶顯示器 |
4..20mA |
DPT252 |
|
0 ... 500Pa |
25kPa |
無液晶顯示器 |
4..20mA |
DPT502 |
|
0 ... 1000Pa |
25kPa |
無液晶顯示器 |
4..20mA |
DPT1002 |
|
0 ... 2500Pa |
30kPa |
無液晶顯示器 |
4..20mA |
DPT2502 |
|
0 ... 5000Pa |
50kPa |
無液晶顯示器 |
4..20mA |
DPT5002 |
|
|
|
|
風管工具，包括2m長的硅樹脂軟管和兩個帶螺絲的連接管件DPSJ |
DPSK |
|
L型安裝支架 |
DPSL | |
