型號說明
DP-504：脈沖控制信號接24V；DP-504-L：脈沖控制信號接5V。
技術規格
|
項 目 |
最小值 |
典型值 |
最大值 |
|
輸入電源電壓（VDC） |
20 |
36 |
40 |
|
輸出電流有效值（A） |
0 |
－ |
5 |
|
邏輯輸入電流（mA） |
4 |
7 |
16 |
|
步進脈沖頻率（KHz） |
0 |
－ |
200 |
|
絕緣電阻（MΩ） |
500 |
－ |
－ |
|
環境溫度 |
0℃～50℃ |
|
最高工作溫度 |
70℃ |
|
濕度 |
40%～90％ RH（不能結露或有水珠） |
|
振動 |
5.9m/s2 Max |
|
保存溫度 |
－20℃～65℃ |
電流設定
用單圈電位器可設定0～5.0A之間任意電流級別。
細分設定
|
細分倍數 |
步數/圈(1.8°/整步) |
SW2 |
SW3 |
SW4 |
SW5 |
|
1 |
200 |
OFF |
OFF |
OFF |
OFF |
|
2 |
400 |
OFF |
OFF |
OFF |
ON |
|
4 |
800 |
OFF |
OFF |
ON |
OFF |
|
8 |
1600 |
OFF |
OFF |
ON |
ON |
|
16 |
3200 |
OFF |
ON |
OFF |
OFF |
|
32 |
6400 |
OFF |
ON |
OFF |
ON |
|
64 |
12800 |
OFF |
ON |
ON |
OFF |
|
128 |
25600 |
OFF |
ON |
ON |
ON |
|
5 |
1000 |
ON |
OFF |
OFF |
OFF |
|
10 |
2000 |
ON |
OFF |
OFF |
ON |
|
20 |
4000 |
ON |
OFF |
ON |
OFF |
|
25 |
5000 |
ON |
OFF |
ON |
ON |
|
40 |
8000 |
ON |
ON |
OFF |
OFF |
|
50 |
10000 |
ON |
ON |
OFF |
ON |
|
100 |
20000 |
ON |
ON |
ON |
OFF |
|
200 |
40000 |
ON |
ON |
ON |
ON |

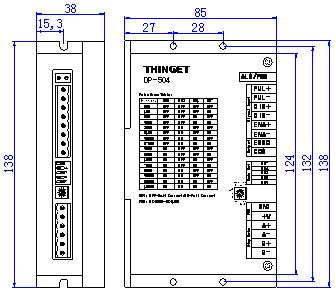

外形尺寸（單位：mm）
