主要特點:
Intel Core Duo / Core 2 Duo , 4~16 視頻輸入口, PCI ,
Mini PCI , Mini卡 SATA , LVDS , 觸摸屏功能
詳細規格:
. 處理器:
Intel Core 2 Duo / Core Duo處理器 Socket M
. 前端總線頻率:
533/667 MHz
. 主板芯片:
Intel 945GME + ICH7M (82801GBM)
. BIOS:
Award BIOS
. 圖像顯示:
Intel Gen 3.5集成顯示引擎
動態視頻內存技術
高品質MPEG-2解碼
. LVDS:
支持18 bits/36 bits LVDS
. 系統內存:
支持2個 DDRII SODIMM (最大 3GB)
. IDE:
支持Ultra ATA 100/66/33傳輸協議
1個40針2.54mm和1個44針2.0mm IDE接口
支持ATA 界面 Type II CF卡
. SATA:
支持2個兩個獨立DMA運行的SATA接口
. 聲卡:
支持Intel Rev.1.0高清音頻
. 網口:
1個Realtek RLT8111C 千兆網口
. IO 功能:
1個RS232和1個RS232/422/485，支持PCIe
支持 PS2 鍵盤鼠標視頻輸入
. USB:
8 個USB 2.0 (2個外置和6個內置)
. 視頻輸入:
4-16路視頻輸入，Conexant CX25878 視頻采集芯片
. 觸摸屏 (可選):
USB或串口界面觸摸屏控制器
支持 4-, 5-, 8線電阻模擬屏
USB 1.1全速率最大300ps/秒
. 數字接口和看門狗:
8路數字輸入和8路輸出
硬件看門狗功能0-255秒及預設定時
. 擴展功能:
1個 Mini PCI支持PCI Rev: 2.2 界面
1個PCI金手指支持PCI Rev.2.2
(選用RS007 / RS009 可擴展2個PCI卡)
1個PCI mini 卡支持USB界面(可選)
. 電源:
板載直流+12V±5% 轉換成+3.3V/+5V/+12V 供給系統
. 尺寸:
200 x 150 mm
. 運行溫度:
0 ~ 60°C
. 工作濕度:
5~95% @ 60°C,(非凝露)
訂購信息:
. SI945A-4SXX : 1 chip (Conexant CX25878) with 4 video-in
channels
. SI945A-4UXX : 4 chips (Conexant CX25878) with 4 video-in
channels
. SI945A-4HXX : 4 chips (Conexant CX25878) with 16 video-in
channels

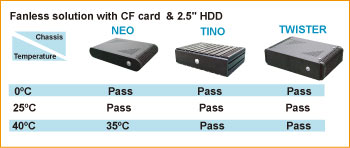

測試環境:
主板型號 :
SI945A-4UXX
處理器 :
Intel 440 Celeron M 1.86 Ghz / Intel T7400 Core 2 Duo 2.16 Ghz
主板芯片 :
Intel 945GME & ICH7M
OS :
WIN XP
測試程序 :
3D Mark 2001 SE
請升級硬盤的工業等級為呈現更好的溫度成效
