RS-232全信號二對一智能共享器
一、用途
RS-232全信號二對一智能共享器分為兩種型號：HUB2232AL用于兩個RS-232設備共同接到一個計算機的通信連接；HUB2232BL用于兩個計算機共同控制一個RS-232設備的通信連接。HUB2232AL和HUB2232BL使傳統的RS-232口實現二對一多機通信，無需供電，并且都具有RS-232的全部信號。
二、安裝及性能

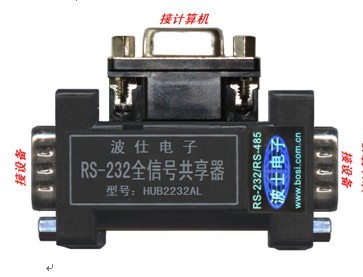

HUB2232AL已經有2個DB-9針座分別接RS-232設備，側面還有一個DB-9孔座用于接計算機的RS-232口。產品配1根DB-9延長線，無需修改軟件、無須供電。

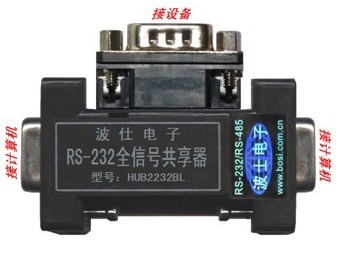

HUB2232BL已經有2個DB-9孔座分別接計算機的RS-232口，側面還有一個DB-9針座用于接RS-232設備。產品配1根DB-9延長線，無需修改軟件、無須供電。
HUB2232AL和HUB2232BL不識別兩個上位機RS-232的發送順序，所以使用時應避免兩個設備或者兩個計算機同時發送導致的沖突。也就是說，HUB2232AL接的兩臺設備不要同時發送給一個計算機；HUB2232BL接的兩臺計算機不要同時發送給一個設備。
HUB2232AL具有RS-232全信號雙向通信功能，計算機發送給兩個設備的數據是相同的，并不區分地址。HUB2232BL具有RS-232全信號雙向通信功能，設備發送給兩個計算機的數據是相同的，并不區分地址。
附：PC機RS-232串行口的DB-9針座與DB-25針座的引腳分配如下：
|
DB-9 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
DB-25 |
8 |
3 |
2 |
20 |
7 |
6 |
4 |
5 |
22 |
|
定義 |
DCD |
RXD |
TXD |
DTR |
GND |
DSR |
RTS |
CTS |
RI |
