簡單描述
同軸光源（漫射同軸燈，金屬平面漫反射照明光源）光源為平板鏡面表面提供漫射均勻照明，利用同軸光源方法，垂直于照相機的鏡面表面變得光亮，而標記或雕刻的區域因吸收光線而變暗。同軸光源（漫射同軸燈，金屬平面漫反射照明光源）提供了比傳統光源更均勻的照明，因此提高了機器視覺的準確性和重現性。• 均勻照亮平面，有光澤的表面 • 加強劃刻，凹陷，或壓印特征• 在鏡面，漫射和/或吸收表面形成對比• 降低透明外殼或遮蓋物的透過率 • 電子元件檢測 • 基準定位
同軸燈主要用于檢測反光程度很厲害的平面物體，比如玻璃。

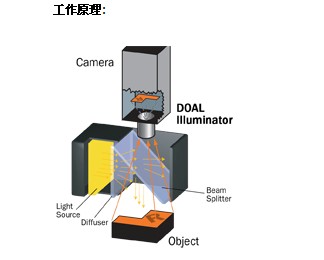

它的特點是：里面有一塊45度安裝的半透半反玻璃。LED發出的光線，先通過全反射垂直照到被測物體，從被測物體上反射的光線垂直向上穿過半透半反玻璃，進入攝像頭。這樣就既消除了反光，又避免了圖象中產生攝像頭的倒影。
產品特點
ü 高亮度、高密度的LED陣列排列在線路板上,形成一個面光源,使用半透半反射鏡片形成的照明光線與鏡頭視角在同一軸向上。
ü 涵蓋全波長范圍
典型應用
Ø 金屬、玻璃等具有光澤的物體表面的缺陷檢測。
Ø 線路板焊點、符號等的檢測。
Ø 芯片和硅晶片的破損檢測。
補充
同軸燈可以消除反光，但只適合檢測平面的物體，而不適合檢測有弧度的物體。因?yàn)橥S燈讓CCD只能接受到和物體垂直，也就是和鏡頭同軸的光線，所以就叫同軸燈啊。
當然同軸燈還有一種，就是點光源。因?yàn)辄c(diǎn)光源是和同軸鏡頭配合使用。事實上，只是把上面同軸燈45度半透半反的玻璃，移植到鏡頭里面去了。所以這時選的是同軸鏡頭
| 產品型號 |
顏色 |
電壓 |
| CTZ45-010 |
R/G/W/B |
24V |
| CTZ45-040 |
R/G/W/B |
24V |
照明案例

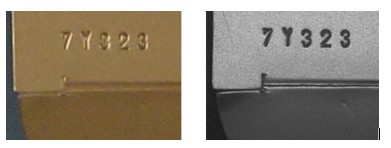

金屬板上沖壓的字符：形成高對比度，易于檢測或讀取
