2010新板改進HW-A-1040型是一款12/24V電壓通用型直流調速器、改進后主芯片輸出PWM波形更完美
感謝各位淘友一直以來支持、從2010年2月18日匯豐電子科技生產的HW-A-1040型直流調速器價格
調整為78元并誠招經銷商、希望各位新老客戶踴躍加入、我們給予優越的、價格和品質。
匯豐電子生產的HW-A-1040型、直流無極調速器、器件是采用進口日本電子公司生產的
半導體IGBT晶體管、經過嚴格的挑選器件和組裝調試、公司有嚴格的質量檢測體系、保證
每一個產品合格出廠。
外型特點:長方型黑色采用ABS加阻燃劑
外型尺寸:長105毫米、寬55毫米、高40毫米
每只凈重 130克
品牌:創新
型號:HW-A-1040
技術指標:
(1)工作電壓:DC9V-DC28V
(2)控制功率:0.01-800W
(3)靜態電流0.02A（待機狀態）
(4)啟使電壓:0v、0.2V
(5)功率 12V時450（W）24V時800(W)
(6)額定發熱電流:30A（最大輸出電流）
(7)頻率:12000HZ
HW-A-1040型PWM直流調速器、是一種低損耗PWM技術、工作電壓范圍寬（實測DC9V至DC28V可正常工作）
外型精巧、輸出功率大、控制范圍寬、靈敏度高等優點、HW-A-1040型調速器安裝方便、并聯接線方式.
用途:有刷電機調速、電磁電機調速、汽車冷卻風機調速、汽車風機調速、汽車雨刷電機調速、
管道排風機調速、跑步機調速、生產線傳送帶調速、電子扇調速、電動滑板調速、直流馬達調速
有刷大功率電機調速、多臺電腦扇并聯調速。
脈寬調制的全稱為：Pulse WidthModulator、簡稱PWM、由于它的特殊性能、常被用
于直流負載回路中、燈具調光或直流電動機調速、HW-1040型調速器、就是利用脈寬
調制(PWM)原理制作的馬達調速器、PWM調速器已經在:工業直流電機調速、工業傳送
帶調速、燈光照明調解、計算機電源散熱、直流電扇等、得到廣泛應用。
HW-A-1040型(DC12v24v電壓通用型)調速器、工作原理:是通過改變輸出方波的占空
比使負載上的平均電流功率從0-100％變化、從而改變負載、燈光亮度/電機速度。
利用脈寬調制(PWM)方式、實現調光/調速、它的優點是電源的能量功率、能得到充分
利用、電路的效率高。例如：當輸出為50％的方波時，脈寬調制(PWM)電路輸出能量
功率也為50％，即幾乎所有的能量都轉換給負載。
而采用常見的電阻降壓調速時，要使負載獲得電源最大50％的功率，電源必須提供
71％以上的輸出功率，這其中21％消耗在電阻的壓降及熱耗上。大布部分能量在電
阻上被消耗掉了、剩下才是輸出的能量、轉換效率非常低。
此外HW-A-1040型調速因其采用開關方式熱耗幾乎不存在、HW-A-1040型調速在低速時
扭矩非常大、因為調速器帶有自動跟蹤PWM、另外采用脈寬調制(PWM)方式、可以使
負載在工作時得到幾乎滿電源電壓、這樣有利于克服電機內在的線圈電阻而使電機
產生更大的力矩功率。
安裝時請注意：
在拆卸外殼時按如下過程
1、首先將外殼上電位器六角螺絲松開。
2、用左手用力掐住下殼，用右手手指扣住殼體縫隙向一側摳開。
3、在取出電路板時先把固定板子的螺絲松開，切忌不要用力搬電位器以免造成電位器損壞，盡量不要操作此步驟。

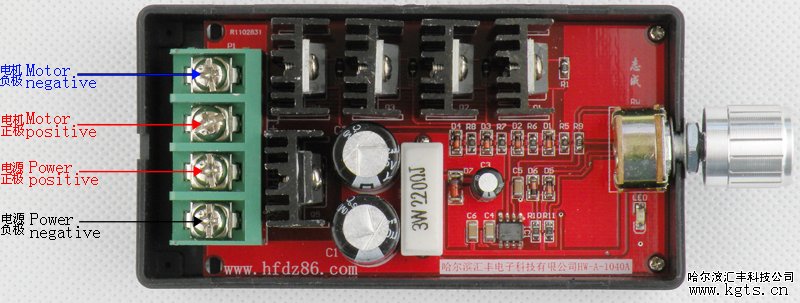

圖(1)
使用說明:調速開關有四個接線端,具體接線方法請參考圖(1)文字敘述如下,
(1)GND:接直流電源負極或 使用電瓶時接電瓶打鐵,
(2)VCC:接直流電源正及或 使用電瓶時接電瓶正極,
(3)電機正極:電機正極接直流電源正極或 使用電瓶時接電瓶正極,
(4)電機負極:電機負極接調速器電機負極
接線正確后、通電順時針調節旋扭、這時可聽見或感到調速開關內部有清脆的聲音、這時證明內部開關已打開
隨著旋扭的角度不斷的加大控制電機轉速不斷的加速、當把旋扭旋到底時電機的速度也達到最高速.
注意:正負極切勿接反
