一、模塊功能簡介
LM-1020-Z系列為透明數據傳輸，符合工業標準應用的無線數據通信設備。支持標準的工業級 RS-232、RS-485 串行接口。它采用了加強型的Zigbee無線技術，即可作為組網模塊（協調器），也可作為傳輸模塊（路由器）使用。具有通訊距離遠、抗干擾能力強、組網靈活等優點和特性。可實現多設備間的數據透明傳輸。
LM-1020-Z除了具有標準的工業接口，靈活的組網優勢外，它還可以結合其它多種有線或無線通訊技術，拓展更多的應用。例如結合 GPRS ,以太網等技術，可以擴展通訊距離，互聯網接入，實現網絡化的管理。

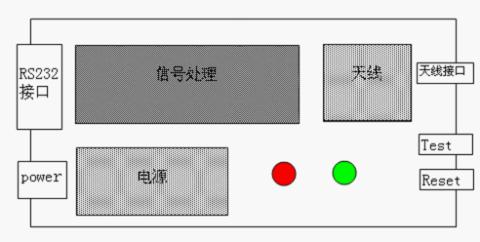

二、模塊結構及接線端子
1． 接線端子
Power +:電源正端 +5V DC
Power - :電源負端
RS232/485 : RS232/RS485通信口
2． 按鍵
Test: 網絡測試,用于發送一個廣播消息
Reset：網絡復位
3． 指示燈
Active ：入網指示
TX/RX：數據收發指示
三，技術參數：
|
功能 |
特性 |
|
頻率 |
2.405-2.480G ISM，全球免費頻段 |
|
通道 |
11-26 通道；默認為 0，自動選擇干擾最小的通道 |
|
調制方式 |
QPSK |
|
速率 |
250Kbps |
|
收發器特性 |
低功率:發射功率：2.5dBm 接收器靈敏度：-96dBm |
|
高功率:發射功率：30dBm 接收器靈敏度：-100dBm |
|
通訊距離
|
低功率:可視距離 150-250 米，和環境以及天線增益有關系 |
|
高功率:可視距離 1500-2000 米，和環境與天線增益有關系 |
|
協議棧 |
基于 IEEE802.15.4 底層協議棧 |
|
網絡拓撲 |
點對點、星型網絡、樹狀網絡，鏈狀網絡 |
|
數據傳輸模式 |
串口透明傳輸 |
|
串口模式 |
數據位：8位，波特率：1200-115200bps 校驗位：奇、 偶、 無 |
|
配置模式 |
軟件配置或者串口命令配置 |
|
硬件接口 |
RS-232 RS485 |
|
天線 |
SMA孔母頭，3db全向棒式天線，吸盤天線可選 |
|
節點檢測 |
實時監測網絡中節點個數 |
|
電壓檢測 |
實時監測節點供電電壓 |
|
PAN ID設置 |
環境中有多個組網模塊存在，可通過PAN ID設置，選擇對應網絡 |
|
模塊ID設置 |
可任意設定模塊ID（4位有效數字） |
|
電源 |
5-12V DC 10mA@12V DC |
|
工作溫度 |
-20 C°-70C° |
|
安裝方式 |
面板安裝 |
