第一部分 系統概述
廠區大部分區域已經覆蓋有線網絡，便于終端直接接入。所以羅米測控提出的方案由無線（GPRS）與有線連接方式結合完成。 支持電流，電壓，脈沖等模擬量采集，同時可以通RS232,485直接訪問數字接口，支持電表，水表，流量計，壓力，皮帶秤直接接入。
第二部分 系統組成
系統前端由主站、GPRS傳輸模塊、串口/網口轉換模塊，現場采集控制模塊組成
主站：運行集中抄表軟件的計算機稱為主站
現場儀表：輸出模擬/數字信號
現場采集控制單元：讀取儀表計量數據。帶采集控制，支持即時采集
GPRS傳輸模塊：無線連接主站和現場采集控制單元
串口/網口轉換模塊：有線連接主站和現場采集控制單元

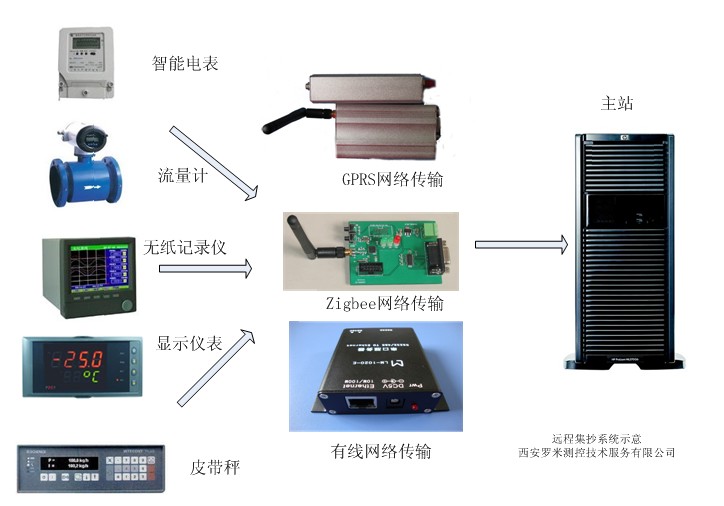

遠程抄表方案示意圖
2.1大集團用戶抄表系統
系統功能
(1)讀取各種計量和管理數據
(2)抄表數據的統計、查詢、備份、報表、圖表生成，支持WEB訪問
(3)廠站管理；
(4)自動抄表、定時上報、實時查詢等；
(5)瞬時量數據的綜合處理；
(6)系統數據備份、存檔和向外輸出數據；
(7)歷史數據事件記錄功能；
(8)實時報警；
2.2、技術指標：
(1)系統容量：
系統容量：原則上不受限制每表一號，實際可根據需要和主站電腦的容量確定；
（2）通信距離：
主站與傳輸終端：采用GPRS網絡/有線網絡作為通信介質，距離不限制；
傳輸終端與二次儀表：采用RS-485接口及屏蔽雙絞線，距離≤500m。
傳輸終端與采集模塊：采用RS-485接口及屏蔽雙絞線，距離≤500m。
采集模塊與二次儀表表：標準電流信號傳輸，無衰減，距離≤5m
二次儀表與交換機：網線傳輸，距離不限制
（3）通信成功率:主站與采集終端之間，采用基于可靠連接的TCP/IP協議，通信成功率為100%；
（4）完全符合IEC1107標準及國電公司DL/T645《多功能電能表通訊規約》；
完全符合標準Modbus協議
非標協議，我們提供了協議轉換模塊，將各種非標協議轉換成標準協議
（5）工作電源：交流220V±20%，50Hz，直流9-30V；
（6）通信速率：1200bps～33.6kbps；
（7）采集終端功耗：≤1.5W；
（8）工作環境條件：溫度：-10℃～50℃，相對濕度：≤90%；
（9）耐壓強度：2KV；絕緣電阻：2M歐姆；
（10）儀表數據抄收率、可靠性和讀數準確率達到100%。
2.3系統軟件
GPRS自動抄表系統的核心部分是系統軟件，它遵循工業標準通訊規約，并有擴展性。
抄表軟件系統數據庫為MYSQL或Oracle數據庫，運行于Windows2003 Server操作系統，易于使用。軟件所能管理的用戶數量沒有限制。
系統的功能與特點有：
(一) 主流的B/S分布式網絡訪問: 系統采用B/S架構設計, 不同部門人員在授權情況下, 通過遠程即可查詢抄表數據, 而不受地點限制。
(二)安全可靠：安全性由三方面構成：第一，數據庫是大型的、多用戶的數據庫，它的安全性高，允許多用戶同時使用同一數據庫而不會破壞完整性，用它來做抄表系統的數據引擎可以保證數據的安全；第二，系統對用戶實現分級授權管理功能，通過檢查使用者的名字和授權密碼，賦予使用者相應的操作權，借鑒銀行系統的密碼管理模式限制無關人員改變數據庫和硬件設置。第三，防火墻功能及完善的數據備份功能，防備系統受到人為的惡意攻擊，數據備份功能確保在硬件系統故障時，也能隨時在新的硬件設備上數據無丟失地啟動抄表系統。
(三)完善的系統日志：系統日志記錄了進入系統，離開系統，設置硬件，改變運行參數操作等及操作者，操作時間，凡是改變數據庫的操作都被記錄下來。
(四)抄表速度快：抄表快、數據準確，抄表時PC機只讀采集終端的數據，數據傳輸采用115200波特率，傳輸速度快，并對每個數據塊都有效驗碼，保證了傳輸?shù)臏?zhǔn)確性。
(五)廣播對時功能：該功能使得系統中的所有電能表的時間基準與PC機保持一致，對時成功后，由電池供電的電能表內部時鐘，不再需要PC機的干預。因此，只要保證在對時時刻，PC機的時間是正確的，以后在運行的過程中，改變PC機的時鐘并不會影響電能表的時間。
(六)自動抄表功能：按照設置的抄表開始時間和抄表間隔，到預定的抄表時刻，系統便會依次撥號去抄采集終端或電表內的數據。對于抄不上數據，系統會自動補抄或人工發命令補抄。
(七)歷史數據查詢功能及曲線報表生成—打印功能。
（八）用戶界面清晰美觀，操作簡單，具有完善的在線幫助功能。對數據進行統計，分析，繪制曲線。
第三部分 系統安全
在系統安全方面，羅米測控除了采用大型、多用戶的SQL數據庫、系統對用戶實現分級授權管理和提供防火墻功能及完善的數據備份功能外，對GPRS網絡無線數據監控中心還提供了安全技術解決方案，以確保數據安全可靠。
3.1 IP過濾技術
由于監控中心服務于GPRS子網用戶，所有訪問客戶的IP必為GPRS子網內的IP ，即所有的用戶必須通過CMNET才可能訪問該服務器。因此，我們在系統中采用了IP過濾技術，對所有接受的數據包進行過濾，拋棄掉所有的非法IP數據報。這一過程就好像將系統置身于CMNET的防火墻保護之下，所有的非法用戶只有先穿過了CMNET的安全防護才有可能訪問到本系統，但對于安全措施非常強大的CMNET網絡來說，這將是非常的困難。
3.2身分授權和密碼認證體系
采用IP過濾技術盡管可以防止一些非CMNET網段用戶的侵襲，但由于系統處于GPRS子網以外，IP過濾只能起到簡單的安全防護，對于那些利用IP偽裝技術的非法用戶則無法識別。
由于該系統是專業化的服務系統，訪問客戶是預先確定的，利用這一特點，我們在系統中采用了用戶ID和密碼驗證技術，系統中存儲了有所客戶端的MAC地址以及密碼，對通過了IP過濾的數據包，再驗證其ID號和密碼。對于該系統以外的非法用戶，獲取合法的MAC地址和密碼將十分困難，所以這一步極大可能地增加了系統的安全性。
3.3數據安全加密通道
系統采用標準的SSL數據安全通訊協議在客戶端和服務器端建立加密數據通道，保證私有數據傳輸?shù)陌踩�；系統在應用層植入高可靠性的加密算法，使得數據在任何網絡出錯時都可以得到保證的高可靠性；采用MD5算法產生“報文摘要”已實現對所有發送報文的數字簽名，保證了數據傳輸過程中的完整性，防止數據被篡改。
3.4訪問過程跟蹤
系統對所有的訪問過程進行日志記錄，包括用戶身份、IP、時間、數字簽名、操作事項等信息，向系統管理人員提供了詳細、完整、有效的操作證明。
