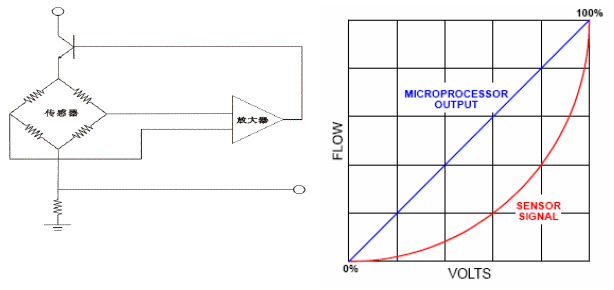

熱式氣體質量流量計有一堅固、可清潔的熱式質量流量傳感器組合。此組合由兩個RTD(電阻溫度探測器)傳感組件組成，其材料是精準級鉑電阻和陶瓷。兩個鉑電阻傳感器附于陶瓷基板上，外加一細長的不銹鋼保護套。此傳感器組合是溫度補償?shù)模覍?duì)壓力變化不敏感，無需壓力修正。流經加熱傳感組件的氣體質量流量是通過傳感組件的熱傳遞量來計量的。氣體速率增加，傳感器傳遞給流體的熱量增多，因此需要供給更多的電流，以維持傳感組件的恒定溫度差△T。此熱傳遞正比于氣體質量流速(密度*流速)。變送器輸出的電流對應于流量或流速。傳感器、橋路放大器、外殼、探頭組成流量變送器。來自變送器的信號通過處理標校轉換為線性信號，線性信號輸出設為0-5VDC和4-20mA。4-20mA輸出可帶動500歐負載（包括線路電阻和負載），傳感器工作原理圖及流量于電壓關系圖如下：
測量原理小結：
ü 當氣體流過，電子單元感應△T的減少并且增加能量以維持恒溫差△T
ü 當氣體流量減少,電子單元減少對加熱探頭的能量供應。
ü 對加熱探頭的總能量供應正比于氣體質量流量，微處理器輸出線性信號。
多點式探頭流量計和均速探頭流量計產品技術工作原理
在實際氣體質量流量測量中，由于管道截面積很大，或存在有不規則的流動斷面，需要用兩個以上的探測點，以便求得真實的平均流量信號讀數�；谶@樣的需求，EPI公司設計開發了多點式氣體質量流量計。它由兩個主要單元組成，流量變送器探頭組合和專用顯示控制器。流量變送器探頭組合是系統的核心，它由兩個或更多個流量傳感器（最多12個探頭）組成。流量變送器有兩種規格，即直接輸出多個探頭的平均流量信號的變送器和輸出每個探頭的流量信號的變送器。顯示控制器將這輸入信號轉換成0-5VDC和4-20mA信號輸出用于直接讀數。
除多點流量計外，均速探頭（Flow Average Tube）流量計是EPI公司最新獨創的技術，探頭貫穿整個管道，獨特的多孔結構探頭對氣體流速進行平均，特別適合大口徑管道的測量（可提高精度和減少對前后安裝直管段長度的要求，實際使用中1D長的直管段就可以滿足測量要求）。
技術參數
測量介質： 組份較穩定的單一或混合氣體
測量環境： 防爆、非防爆
流量范圍： 管道式0.0slpm（F.S.）-38000slpm（F.S.） [SLPM:標準升/分]
插入式0.075Nm/s(F.S.)-200Nm/s(F.S.) [Nm: 標準米/秒]
量 程 比: 最小100:1，最大可達1000：1
介質壓力： 最大耐壓3.5Mpa擴展至6Mpa
介質溫度： 管道式：0℃-65℃，可擴展至 -40℃ - +250℃
插入式：0℃-65℃，可擴展至 -40℃- +450℃
環境溫度： 0℃-65℃，可擴展至 -50℃- +120℃
精 度： ±（1%R.D.+0.5%F.S.）
重 復 性： 0.25%滿量程
響應時間： 0.9s
功 耗： ≤5W
信號輸出： 0-5VDC和4-20mA ；RS232/RS485/MODBUS/HART協議可選
供電電源： AC220V或DC24V
管道口徑： 管道式：1/8-4英寸；插入式：80-5000mm（甚至更大）
管路連接： 陽螺紋、法蘭及管附件
顯 示： 瞬時流量/累積流量以及溫度（可選）
探頭防塵罩： 用于大流量測量及含粉塵較多氣體
球閥曳取器： 用于不截?cái)鄽饬髑闆r下取出流量計
材 質： 316L不銹鋼
防護等級： IP66
防爆等級： ExdⅡCT4
產品認證： FM/CE/CSA/ATEX
產品典型應用舉例
石油化工行業：加氫催化劑系統裝置（管道中H2質量流量的測量）
評注：在該測量中，采用EPI單點式氣體質量流量計。使測量準確，測量范圍增加，重復性好。只要終端有用氣，流量計就能立刻反應出來。
環境保護行業：煙道氣測量 （煙道中混合氣體NOX+N2+CO2+SO2+O2等）
評注：在該測量中，可采用EPI多點式氣體質量流量計。由于采用該流量計，解決了以往采用其它形式流量計測量誤差大以及探頭被堵塞的弊端，同時多點式氣體質量流量計，安裝簡便，易于清洗，免維護，計量準確。
通風系統：大管徑熱風測量（火力發電廠一次風）
評注：由于通風管道截面很大,直管段只有1D左右，要想完成一次性測量,必須使用多點式氣體質量流量計,是由于介質溫度較高,通常在300℃左右,采用多點式氣體質量流量計,可對該溫度進行補償,安裝簡便,便于拆卸,便于檢定和標校。
污水處理：曝氣流量測量 （曝氣中含有雜質和水分等）
評注：在該測量中，采用EPI單點式氣體質量流量計。由于采用該流量計，解決了以往采用其它形式流量計測量容易損壞、量程比小和誤差大的弊端，同時該氣體質量流量計比較適合含水份和雜質的工況條件，測量穩定，儀表壽命長。
石油煉制：火炬氣流量測量 （氣體中含有H2、CO、H2O等）
評注：在該測量中，采用EPI單點式氣體質量流量計。由于采用該流量計，解決了以往采用其它形式流量計（如超聲波氣體流量計）測量不容易校準和造價高、安裝條件苛刻的弊端.該氣體質量流量計采用標準火炬氣標定，測量準確，穩定性良好，并適合在高溫（300℃）高流速（200m/s）條件下的火炬氣流量計量。
石油化工行業：天然氣傳輸過程流量測量（管道中天然氣質量流量的測量）
評注：在該測量中，采用EPI均速探頭式氣體質量流量計，采用天然氣原氣標定，插入DN300管道中，測量準確，穩定性好，是天然氣貿易計量中性價比較高的測量解決方案。
鋼鐵廠：焦?fàn)t（高爐）煤氣流量測量 （含有煤焦油和水分等）
評注：在該測量中，采用EPI單點式氣體質量流量計。由于采用該流量計，解決了以往采用其它形式流量計測量容易堵塞、測量失效的弊端，同時該氣體質量流量計比較適合惡劣的工況條件，并能夠采用現場儀表氣反吹探頭，維護工作非常容易。
