2M880N步科Kinco步進電機驅動器
2M880N
★高性能、多功能、高性價比；
★具有電機參數自動適應功能，保證發揮各類電機的最大性能；
★具有驅動器試運行功能；
★全自動內部高細分轉換技術，時刻以最佳細分狀態驅動電機運行；
Kinco® 2M880N步進電機驅動器
主要特性:
★高性能、多功能、高性價比；
★具有電機參數自動適應功能，保證發揮各類電機的最大性能；
★具有驅動器試運行功能；
★全自動內部高細分轉換技術，時刻以最佳細分狀態驅動電機運行；
★具有相位記憶功能
★支持單/雙脈沖兩種控制脈沖輸入模式；
★自動半流功能；
★光耦隔離ERR故障信號輸出功能，最大通過電流可達20mA；
★光耦隔離信號輸入；
★16檔細分，最高可達256細分；
★過壓，欠壓，過熱，過流報警功能。
|
規格參數 |
描述 |
|
輸入電壓 |
24～70VDC |
|
過壓保護電壓 |
85V |
|
欠壓保護電壓 |
15V |
|
過熱保護溫度 |
大于80度(熱敏電阻溫度) |
|
相電流(峰值) |
2.4，2.8，3.2，3.6，4.0，4.4，4.8，5.2，5.6，6.0，6.4，6.8，7.2，7.6，8.0共15個設置值 （單位：A） |
|
細分 |
2，4，5，8，10，16，20，25，32，40，50，64，100，128,200，256，共16檔 |
|
輸入信號模式 |
PLS/DIR/FREE, CW/CCW，信號電流范圍為:6～16mA. |
|
輸出信號 |
ERR，為集電極開路輸出端口，最大流過電流為20mA |
|
信號輸入方式 |
脈沖+方向(PLS+DIR)/正反向脈沖（CW/CCW） |
|
工作指示燈 |
運行,出錯等兩個LED燈進行組合狀態指示 |
|
保護電路類型 |
過流、過壓、欠壓，過熱保護 |
|
|
|
冷卻方式 |
自然風冷 |
|
使用環境 |
使用場合 |
避免有大量金屬粉塵，油霧或腐蝕性氣體 |
|
使用環境濕度 |
<85%, RH（不能結露和有水珠） |
|
使用環境溫度 |
0℃～+40℃ |
|
保存溫度 |
-20℃～+70℃ |
|
重量（凈重） |
0.71Kg |
|
外形尺寸 |
140x96x52.5 mm |
|
防護等級 |
IP20 |

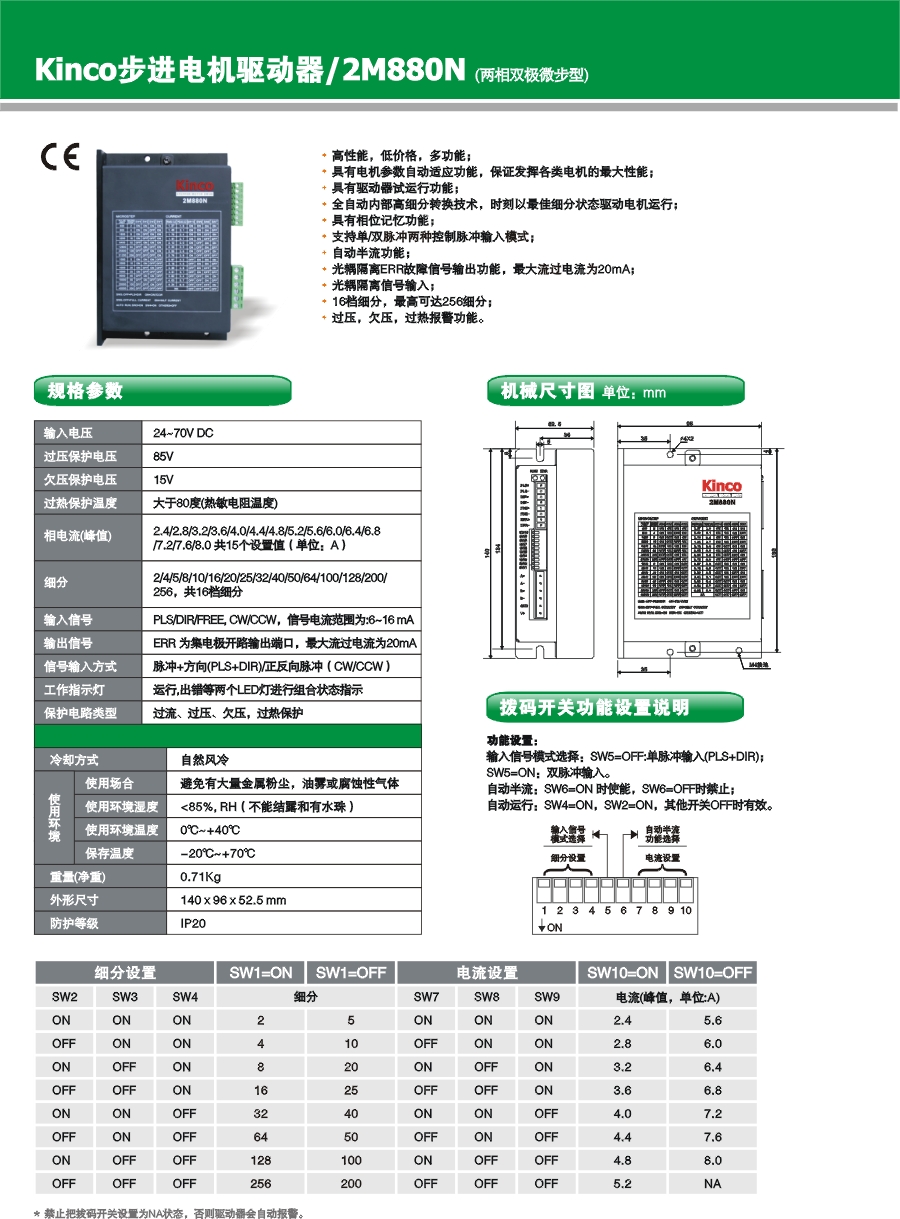

機械尺寸圖：
