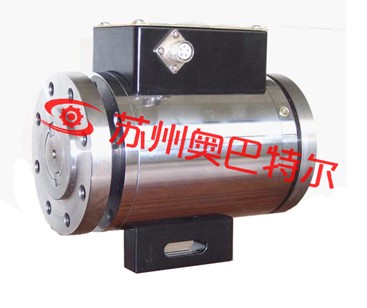

MRN-02法蘭式扭矩信號耦合器

產品描述

      MRN-02系列扭矩信號耦合器是在標準測扭應變傳感器的基礎上研制開發的專門傳遞扭矩參數的信號耦合器，用于測量旋轉扭矩值。由于輸出為方波頻率信號或4-20mA電流信號，抗干擾能力強，使用方便。傳感器由于是變壓器感應供電，可以長期工作，廣泛應用于電機、發電機、風機、飛機、礦山、減速機、船舶、柴油機的轉矩、轉速和功率的檢測。

產品特點

1. 扭矩測量功能。

2. 能源及信號非接觸傳遞功能。

 3.輸出信號數字化功能。

 3.可以傳遞靜止扭矩信號、旋轉扭矩信號、動態扭矩信號、靜態扭矩信號。

 4.傳遞信號時與是否旋轉，轉速和轉向無關�？梢赃m應長時間,高轉速運轉。

 5.精度高，穩定性好；5體積小，重量輕，易于安裝。

 6.不需反復調零即可連續傳遞正反轉扭矩信號。

 7.沒有集流環等磨損件，可以高轉速長時間運行。

 8.抗干擾性強。

 9.可任意位置,任意方向安裝。

工作原理

扭矩的測量：采用應變片電測技術, 在彈性軸上組成應變橋, 向應變橋提供電源即可測得該彈性軸受扭的電信號。將該應變信號放大后，經過壓/ 頻轉換，變成與扭應變成正比的頻率信號。

基本參數

測量范圍：0±5、±（10. 20. 50. 100. 200. 500）、Nm ±（1000 .2000 .5000 ）Nm

扭矩精度：＜±0. 2 % F ·S

頻率響應：100 μs

適應轉速：5000轉/分以下

非線性：＜±0.2 % F ·S

重復性：＜±0.1% F ·S

回差：＜0.1 % F ·S

零點時漂：＜0.2 % F ·S

零點溫漂：＜0.2 % F ·S /10 ℃

輸出阻抗：350 Ω±1 Ω、700 Ω±3 Ω、1000 Ω±5 Ω（可選）

絕緣阻抗：>500M Ω

靜態超載：1 2 0 % 150% 200%( 可選)

使用溫度：－1 0 ～5 0 ℃

儲存溫度：－20 ～70 ℃

電源電壓：±15V ±5 %

總消耗電流：＜200 mA

輸出信號: 0-12v方波頻率; 負載電流<10mA.

零扭矩:10 KHZ ; 正向滿量程:15 KHZ ;反向滿量程:5 KHZ

額定扭矩：10KH Z ±5kH Z （正反雙向測量值）

儲存環境：-40°C—85°C，≤95%RH

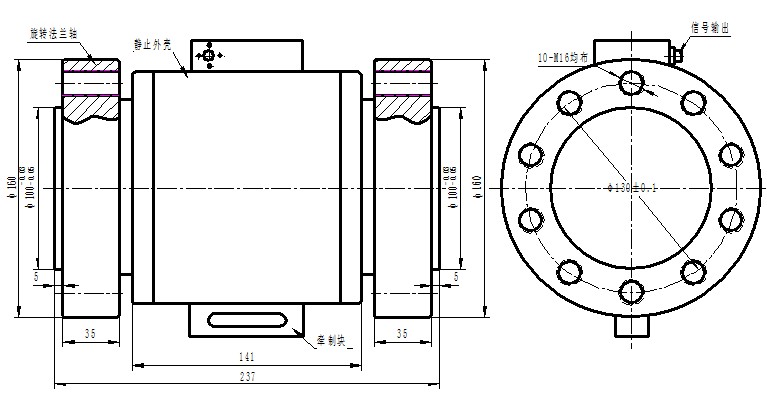

外形尺寸

安裝方式

1．MRN-02系列扭矩信號耦合器由靜止外殼和旋轉盤兩部分組成。

2．通過法蘭聯軸器分別與動力或負載聯接。

3．靜止外殼上的牽制塊柔性固定在基座上.允許擺動,不得轉動。

信號處理

1．使用扭矩儀表顯示扭矩值。

2．直接將扭矩頻率信號送給計算機或PLC進行處理。

3．連接MRN-02模塊可轉換為4—20m A或1—5V模擬信號。

蘇州奧巴特爾自動化設備有限公司
蘇州市吳中區旺吳路44-46號
聯系人：吳經理
電話：0512-88188017
傳真：0512-87772335
手機：18662247704
郵箱：szobte@163.com
QQ：841419138

     OBTE傳感器保留更改產品設計、規格、參數的權利及資料信息的最終解釋權，且對所有出廠產品予以一年的質保期（包換包退）。欲了解更多關于OBTE產品的信息，請致電奧巴特爾有限公司，索取更多詳細的技術資料。
