一、簡介

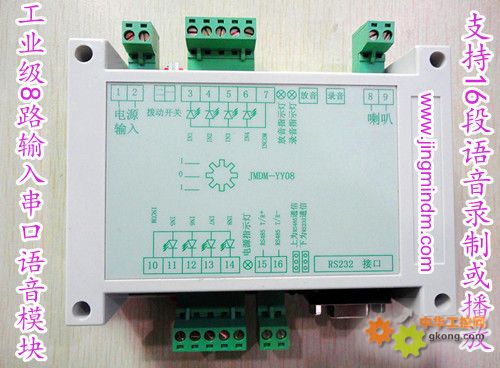

JMDM-YY08是深圳市精敏數字機器有限公司自主研發的一款具有八路光電隔離數字量信號輸入，并帶有語音模塊的高可靠穩定性的工業單片機控制器，也叫語音模塊8點單片機I/O工控板�？蓮V泛用于自動控制、智能大廈、電力系統、門禁安防監控、船舶、醫療設備、工業設備、多媒體廣告業等具有語音提示或報警的場合。
二、功能特性
1、工作電源：
DC12V~24V 1A或AC9V~18V 1A；控制板自帶防雷擊保護電路，穩定可靠。
2、8位高性能單片機控制：程序存儲空間：32K；數據存儲空間：16K (若有特定需要)，保存數據，斷電數據不丟失。
3、兩種通信接口：RS232或RS485，可通過跳線帽來選擇。一路RS232接口，可用來下載程序和與電腦等上位機通信；可靠通信距離5米之內。一路RS485接口：通信最大距離為3公里；組成的網絡中最多可掛接20個節點。
4、I/O：
八路光電隔離數字量輸入：輸入電壓范圍為直流12V~24V；也可定制為5V（購買前需特別說明），輸入電流為5~10mA；可用于檢測外部各種信號的傳感器輸入，如光電傳感器、紅外傳感器、霍爾傳感器、接近開關、點動開關等數字量輸入器件等；數字量工作狀態指示燈：每路數字量輸入都有一個指示燈，方便觀察輸入點工作狀態；
5、一路語音信號輸出：可錄放聲音和歌曲，音質清晰，錄放時間可人為調節。錄音時可選擇手機或電腦等其他設備的音頻接口，錄音方便。放音時根據用戶的不同需求可選擇喇叭、揚聲器、不同型號的音箱設備等。
6、程序下載說明：連接好電腦和控制器之間的串口通訊線。使用STC-ISP下載軟件將編譯好的HEX文件下載到控制器。（注意：下載的過程中有一個手動斷電和上電的過程）。
7、系統穩定性：具有工業級防雷擊、抗強電磁干擾、高可靠性能，無死機現象。
8、3種工作方式：支持獨立控制（根據KEIL C語言編寫的程序邏輯自動控制)、RS232串口監控（需編寫上位機、下位機程序）、RS485總線監控3種方式；
9、帶有兩位撥碼開關，以便進行錄音和放音的模式選擇。
10、外形尺寸：
線路板尺寸：長×寬×高: 122mm×86mm×23mm。
外殼尺寸： 長×寬×高: 145mm×90mm×40mm。
安裝尺寸： 長×寬: 135mm×70mm。
三、編程說明
在KEIL C編程環境下，本公司提供編程范例，客戶可在此基礎上二次開發應用程序。
1、讀輸入點命令：
sbit IN1 = P4^3; 第一個輸入點定義；
sbit IN2 = P3^2; 第二個輸入點定義；
sbit IN3 = P3^3; 第三個輸入點定義；
sbit IN4 = P3^4; 第四個輸入點定義；
sbit IN5 = P2^5; 第五個輸入點定義；
sbit IN6 = P2^6; 第六個輸入點定義；
sbit IN7 = P2^7; 第七個輸入點定義；
sbit IN8 = P4^1; 第八個輸入點定義；
if((IN3 ==0)&& (IN3 ==0)) 判斷第三個輸入信號有沒有信號輸入；
2、 錄放聲音的時間可人為調節：該語音模塊最大錄放聲音時間為16分鐘，若分成8段，即每段最長有2分鐘的錄放時間；若分成16段，即每段最長有1分鐘的錄放時間。
3、 兩種設置錄音和放音的功能：即串口設置和輸入點設置。
四、規格
1、工作溫度：-10~+65°C；
2、儲存溫度：-20~+80°C ；
3、濕度：5~95% 無凝結 ；
4、功耗(無外部設備): +12V@ 1A (典型值) ；
五、硬件連接注意事項
1、JMDM-YY08的電源部分采用直流12V~24V 1A或交流9V~18V 1A供電。
2、客戶應嚴格按照接線圖將控制板全部接線完畢，并檢查無誤后，才可通上電源。否則將燒壞控制器或外部輸入輸出等設備。
3、控制器的輸入信號默認采用外接直流12或24V供電。
六、用途
1、用于自動控制、智能大廈、電力系統、安防監控、船舶、醫療設備、工業設備等具有語音提示或報警的領域；
2、廣泛用于線路通斷檢測、線排質量檢測；
3、可用于計算機同時檢測8路數字量輸入信號：如光電開關、紅外探頭、接近開關、行程開關、按鍵輸入等；
4、可串口遠程實時檢測電廠、自動花車間等生產現場、遠端機房等設備、音頻、省卻人工操作之勞苦、節約人力成本；
5、可用于集中控制樓宇、廣告、球館等行業的音響等多媒體設備等。
七、發貨事項
1、發貨清單：控制器、編程下載線(附送)、電子版產品資料：KEILC軟件及教程、STC-ISP下載軟件、產品資料（范例程序、說明書及接線圖）。
2、發貨方式：快遞，包裝標準：防靜電防震紙箱。
八、售后服務
1、保修：自產品售出之日起，硬件正常使用下出現故障，保修一年，保修期后只收取維修成本費用；維修方式：送修。
2、技術支持：提供電話、網絡在線技術支持。
