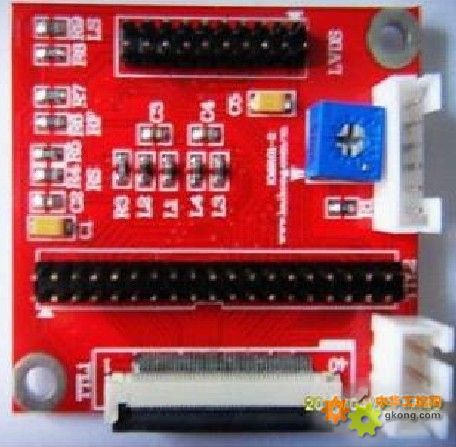

KM9101用于將數字TTL信號轉換為L(zhǎng)VDS信號，支持位寬為18-Bit與24-Bit的LVDS真彩液晶屏，支持20～85MHz的移位時鐘信號。KM9101將CMOS／TTL數據信號轉換成4/5通道的LVDS信號流。最高傳輸速率可達595Mbit。適用ARM,X86等硬件平臺。
通過設定相應的管腳，KM9101可被設定為在移位時鐘的上升沿觸發或下降沿觸發。KM9101是一個解決EMI問題，線纜體積和高速TTL界面接口的理想方案。
主要技術參數
支持20-85MHz的時鐘頻率
支持VGA，SVGA，XGA，SXGA
高達595M字節／秒的帶寬
兼容TIA／EIA-644 LVDS標準
KM9101最高解析度可達SXGA 1280x1024 TRUE COLOR。對于行頻范圍從30KHz至80KHz，場頻范圍從60Hz到85Hz的信號，KM9101均可以支持。
帶高壓板控制接口和亮度調節電位器
工作溫度：-10～＋70℃
工作濕度：5～90％，非凝結
工作電壓：＋3.3VDC（±5％）
儲存溫度：-55～＋105℃
40Pin雙列直插與表面貼裝雙輸入接口通用設計，適用多種廠商的LVDS液晶屏。
KM9101在實踐中歷經考驗，適用于三菱，夏普，NEC，LG，三星，元太，友達，奇美，群創等品牌的液晶屏。
