摘要
介電常數與介質損耗因數是表征電介質材料在高頻、音頻乃至工頻電場下電氣性能的關鍵參數。本文旨在全面解析依據GB/T 1409-2006標準設計的高頻介電常數介質損耗測試儀的技術原理、核心構造、操作流程、性能參數、應用范圍與日常維護知識，為相關領域的研究人員、質量工程師和技術人員提供一份詳盡的技術參考與應用指南。
引言
在現代電氣電子、航空航天、新材料研發等關鍵領域，從傳統的陶瓷、云母、聚合物，到先進的復合材料、納米材料，其在高頻電路、絕緣系統、儲能元件中的表現，很大程度上取決于材料本身的介電特性。介電常數（ε）反映了材料儲存電場能量的能力，而介質損耗角正切（tanδ）則表征了材料在電場中因極化弛豫、電導等原因?qū)е履芰繐p耗的程度。測量這兩個參數，對于評估材料的絕緣性能、信號傳輸損耗、高頻器件的選型與設計至關重要。國家標準GB/T 1409-2006《測量電氣絕緣材料在工頻、音頻、高頻（包括米波波長在內）下電容率和介質損耗因數的推薦方法》 為此類測試提供了權威的方法指導。符合此標準設計的測試儀器，是保障測量結果準確性與可比性的基礎。本文將圍繞北京北廣精儀儀器設備有限公司提供的GDAT-A型高頻介電常數介質損耗測試儀及其配套裝置，展開系統性論述。
一：測試原理與核心技術
1.1 標準依據與方法概述
GB/T 1409-2006 標準涵蓋了從工頻、音頻到高頻（米波波段）頻率范圍內，固體、液體絕緣材料相對介電常數和介質損耗因數的多種測量方法推薦。對于高頻測量，諧振法因其較高的靈敏度和精度而被廣泛采用。標準中詳細規定了測試電路、試樣要求、環境條件和計算步驟，確保不同實驗室間的數據具有可比性。本文所述的測試儀即是基于該標準推薦的高頻諧振法（Q表法）原理設計制造的。
1.2 高頻諧振法（Q表法）原理
GB/T1409高頻介電常數介質損耗測試儀的核心測試原理為高頻諧振法。其基本電路是由一個高頻信號發生器、一個已知高品質因數的電感線圈（L）、一個標準可變空氣電容器（C_s）和由被測材料構成的測試電容器（C_x）共同構成的串聯或并聯諧振回路。
當調節信號源的頻率或可變電容器的電容量（C_s），使LC回路發生電壓諧振時，回路中的電流或電容器兩端的電壓達到值，此時的頻率為諧振頻率f0。品質因數Q值定義為諧振時回路中儲存的能量與每個周期內消耗能量之比的2π倍，是衡量諧振回路選頻特性與能量損耗的重要參數。
對于被測材料，將其制成特定形狀（通常為平板狀）置于測試電極之間，形成以該材料為介質的電容器C_x。通過測量在接入試樣前后，為維持回路諧振狀態，標準可變電容器的變化量，可以計算出試樣的介電常數；通過測量接入試樣前后，回路Q值的變化或諧振曲線的寬度，可以計算出試樣的介質損耗角正切tanδ。
1.3 儀器的技術實現與創新
基于上述原理，GDAT-A型高頻介電常數介質損耗測試儀 采用了一系列現代電子與計算機技術以實現自動化、高精度測量：
- 數字頻率合成與鎖定技術：儀器采用DDS信號源，能夠產生頻率范圍寬、穩定性高的測試信號，并通過頻率數字鎖定技術，確保測試點頻率的設定與穩定輸出。
- 智能化測量與控制：以單片計算機作為控制與測量核心，實現了諧振點的自動搜索、頻率的步進與鎖定。系統能夠根據測量條件自動切換Q值量程，并自動判斷諧振狀態，顯著簡化了操作流程，降低了對操作人員經驗的依賴。
- 優化的調諧回路設計：儀器改進了傳統Q表的調諧回路，限度地降低了回路自身的殘余電感和分布電容，提高了測量的基礎精度，尤其在高頻段減少了系統誤差。
- 自動穩幅技術：保留了經典設計中的自動穩幅功能，確保信號源輸出幅度不隨頻率和負載的變化而波動，為Q值的測量提供了穩定的激勵條件。
二：儀器系統構成與核心組件
完整的測試系統由GDAT-A型高頻Q表主機和BH916型介電常數測試裝置（測微電極夾具）兩大部分構成。

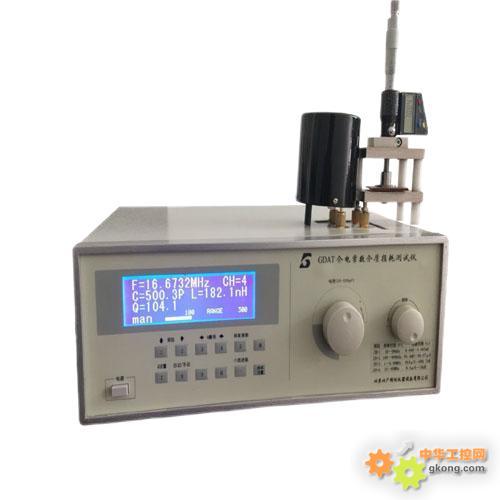

2.1 GDAT-A型高頻Q表主機
主機是整個系統的大腦，負責信號發生、數據采集、處理和顯示。其面板包含以下主要部分（依據文檔2圖示與描述）：
- 顯示屏：用于實時顯示當前工作頻率、Q值、電感量、等效電容等參數。
- 觸摸控制按鍵：包括“頻率搜索”、“頻率暫停”、“頻率加”、“頻率減”、“電感切換+”、“電感切換-”等，提供直觀的人機交互。
- 通道選擇波段開關：位于左下方，通常有左、中、右三個檔位，用于匹配不同的測試電感范圍，確保儀器工作在狀態。
- 輔助電容調節旋鈕：位于右下方，順時針旋轉到頭時輔助電容最小。用于在特定情況下微調諧振點，尤其在手動精細調諧時使用。

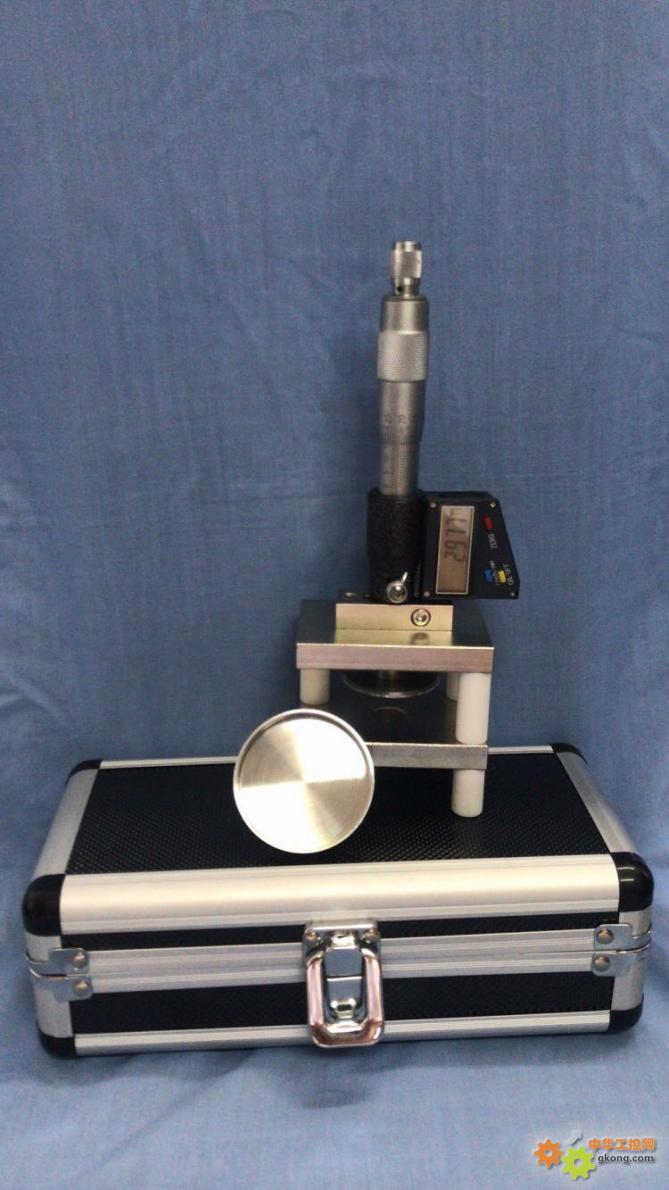

2.2 BH916型介電常數測試裝置（測微電極夾具）
這是實現材料測試的關鍵機械部件，是一個高精度的測微裝置，由兩個核心的測微電容器并聯構成：
- 平板電容器（測量電容）：功能：用于夾持被測樣品。其極片為平行板結構，極片直徑通常有Φ50mm和Φ25.4mm兩種可選，以適應不同尺寸的樣品。調節機構：與一個高精度螺旋測微桿（千分尺）相連，用于調節兩極片間的距離。極片平行度是保證測量準確度的關鍵，要求誤差不超過0.02mm。通過讀取測微桿的刻度值D，可以得到極片間距或樣品厚度。
- 圓筒電容器（線性可變微調電容）：功能：這是一個線性度極高的可變空氣電容器，主要用于在測量介質損耗時，通過改變其電容量來測量諧振曲線的寬度（帶寬法）。結構：由兩個同軸圓筒構成，通過另一個高精度的螺旋測微桿改變動筒與定筒之間的重疊長度，從而線性地改變電容量。其線性率是重要指標，通常為0.33 pF/mm ±0.05 pF/mm，即測微桿每移動1毫米，電容量變化約0.33皮法。其軸心同心度誤差要求不超過0.1mm。
- 連接與安裝：該裝置通過支撐板和底板固定，并配有標準間距（25mm±1mm）的插頭，可直接與主機背板的相應插座連接，構成諧振回路的一部分。整個夾具的自身損耗（夾具損耗角正切值） 要求極低，在1MHz時應≤4×10⁻⁴，以確保對低損耗材料測量的準確性。
三：詳細性能參數與技術指標
為確保信息的完整性并便于查閱，此處將文檔中列出的核心性能參數以表格形式呈現，不作改動。
3.1 GDAT-A高頻Q表主機技術指標
| 項目 |
參數指標 |
| 信號源類型 |
DDS數字合成信號 |
| 頻率范圍 |
10kHz - 70MHz / 10kHz - 100MHz / 100kHz - 160MHz (可選) |
| Q值測量范圍 |
2 ~ 1023 |
| Q值量程分檔 |
30, 100, 300, 1000，自動換檔或手動換檔 |
| 電感測量范圍 |
4.5nH - 10mH (160MHz型號: 1nH - 140mH) |
| 電容直接測量范圍 |
1pF ~ 460pF (160MHz型號: 1pF - 25uF) |
| 主電容調節范圍 |
30pF ~ 540pF (160MHz型號: 17pF - 240pF) |
| 電容準確度 |
150pF以下±1.5pF；150pF以上±1% |
| 頻率指示誤差 |
≤ 1×10⁻⁶ ±1個字 |
| Q值合格指示預置功能 |
范圍：5 ~ 1000 |
| 正常工作條件 |
環境溫度：0°C ~ +40°C；相對濕度：<80%；電源：220V ±22V, 50Hz ±2.5Hz |
| 其他 |
消耗功率：約25W；凈重：約7kg；外形尺寸(LxWxH)：380mm x 132mm x 280mm |
3.2 BH916測試裝置（測微電極夾具）性能參數
| 項目 |
參數指標 |
| 平板電容器極片尺寸 |
Φ50mm / Φ25.4mm (可選) |
| 平板電容器極片間距調節 |
可調范圍≥15mm，分辨率0.001mm (測微桿) |
| 夾具插頭間距 |
25mm ± 0.01mm |
| 圓筒電容器線性率 |
0.33 pF/mm ± 0.05 pF/mm |
| 圓筒電容器長度調節 |
范圍≥0~20mm，分辨率0.001mm (測微桿) |
| 夾具自身損耗角正切(tanδ) |
≤ 4 × 10⁻⁴ (測試頻率1MHz時) |
| 關鍵機械精度 |
平板二極片平行度 ≤ 0.02mm；圓筒電容器軸心同心度誤差 ≤ 0.1mm |
四：標準測試操作步驟詳解
以下操作步驟綜合了文檔1和文檔2的說明，以測量流程為主線進行梳理。
4.1 測試前的準備工作
- 環境確認：確保實驗室環境滿足標準要求（溫度23±2℃，相對濕度50±5%為佳，至少滿足儀器工作條件：0-40°C，濕度<80%）。
- 樣品制備：根據GB/T1409-2006，將待測材料制備成表面平整、清潔、厚度均勻的圓形或方形試樣，厚度通常為1-3mm，直徑應略大于電極直徑。測量前需對試樣進行清潔、干燥等預處理。
- 儀器連接與開機：將BH916測試裝置的插頭牢固連接到GDAT-A主機對應的Q表插座上。根據預估的測試頻率范圍，選擇合適的標準電感線圈，安裝在主機的電感接線柱上。連接電源，預熱儀器15-30分鐘。
4.2 介電常數（ε）測量步驟
- 初始間距歸零：旋轉平板電容器的測微桿，使上下兩個電極極片完全接觸（注意力度，避免損壞）。記錄此時測微桿上的刻度讀數，記為 D₀。
- 安裝樣品：松開電極，將準備好的試樣平整地放入上下電極之間。緩慢旋轉平板電容器的測微桿，使兩極片剛剛夾住樣品（手感需一致，避免過緊或過松）。記錄此時新的刻度讀數，記為 D₁。則試樣厚度 t = D₁ - D₀。
- 設置輔助電容：將主機右下方“輔助電容”旋鈕順時針旋轉到底（電容最小位置）。
- 選擇電感與通道：開機后，在主機觸摸屏上，通過“電感切換+”或“電感切換-”按鈕，選擇與實際安裝電感值匹配的檔位。同時，根據屏幕提示，調節左下方的“通道選擇”波段開關至對應的通道（通常為左、中、右之一），使儀器識別當前諧振回路條件。
- 自動搜索諧振：按下“頻率搜索”鍵，儀器將自動在預設范圍內掃描頻率，尋找并鎖定使回路Q值達到的諧振頻率點。此時屏幕顯示的Q值為值，頻率為諧振頻率f₀。若Q值未達預期，可再次搜索或手動微調頻率（使用“頻率+”、“頻率-”鍵）。
- 測量無樣品時的電容補償值：在保持頻率不變（切記不要觸碰頻率鍵）的情況下，小心地將平板電容器中的樣品取出。此時由于電容變化，回路失諧，Q值下降。然后，僅調節平板電容器的測微桿，使回路重新達到諧振（Q值再次）。記錄此時測微桿的新刻度讀數，記為 D₃。則電容變化量對應的間距變化為 ΔD = D₃ - D₀。
- 計算介電常數：對于平板電極，介電常數ε（相對介電常數εᵣ）可近似由以下公式計算：εᵣ = t / (ΔD)。即，εᵣ = (D₁ - D₀) / (D₃ - D₀)。更的計算需考慮邊緣效應，儀器或后續數據處理軟件可能會進行修正。
4.3 介質損耗角正切（tanδ）測量步驟（諧振曲線變窄法/帶寬法）
測量tanδ通常需要在測量ε的基礎上，利用圓筒電容器的線性變化來測量諧振曲線的寬度。
- 準備與初次諧振：將樣品夾在平板電極間，間距調為樣品厚度t（即讀數為D₁）。輔助電容旋鈕調至最小。開機并選擇正確的電感和通道。按下“頻率搜索”使回路諧振，記錄此時屏幕顯示的等效電容讀數（或狀態），記為 C₁。同時記錄當前的Q值，記為 Q₀。
- 測量有樣品時的諧振曲線寬度：將圓筒電容器的測微桿調節到中間位置（例如10mm處）。確保回路處于諧振狀態（Q=Q₀）。然后，緩慢順時針旋轉圓筒電容器的測微桿，同時觀察Q值讀數。當Q值下降到原來Q₀值的一半（即Q = Q₀/2）時，立即停止，記錄圓筒測微桿上的刻度讀數。再將圓筒電容器逆時針旋轉，經過諧振點后繼續旋轉，直至Q值再次下降到Q₀/2，記錄此時的刻度讀數。計算這兩個讀數之差的值，記為 M₁（單位：mm）。這個M₁正比于有樣品時諧振曲線的寬度。
- 測量無樣品時的諧振曲線寬度：取出平板電極間的樣品，并調節平板測微桿，使其恢復至夾住樣品時的相同間距（即讀數為D₁，此時電極間為空氣）。將圓筒電容器調回中間位置（如10mm處）。再次“頻率搜索”使回路諧振（此時頻率會與有樣品時不同）。記錄此時的等效電容讀數，記為 C₂，以及諧振Q值（可能不同于Q₀，可記為Q₀‘）。重復步驟2的操作：順時針和逆時針調節圓筒電容，分別找到Q值下降到Q₀‘/2的點，記錄兩個刻度讀數，其差的值記為 M₂。
- 計算介質損耗角正切：介質損耗角正切tanδ可由下式計算：tanδ = K * (M₁ - M₂) / [2 * (C₁ - C₂)]其中，K 是圓筒電容器的線性變化率，即單位長度變化對應的電容變化量，通常為 0.33 pF/mm（具體值以出廠校準值為準）。C₁和C₂是步驟中記錄的等效電容讀數（單位pF）。M₁和M₂的單位是mm。
五：應用領域與材料范圍
該測試系統適用于GB/T1409-2006標準所涵蓋的各類固體和液體絕緣材料，在科研、質檢、新品研發中具有廣泛應用：
- 無機非金屬材料：如氧化鋁、氮化鋁、鈦酸鋇等電瓷、裝置瓷、電容器陶瓷；石英玻璃；云母等。
- 高分子聚合物材料：如聚（PE）、聚（PP）、聚四氟（PTFE）、聚酰亞胺（PI）、環氧樹脂、聚苯（PS）、橡膠等塑料、橡膠、薄膜、膠帶。
- 復合材料：包括樹脂基復合材料、陶瓷基復合材料等，特別是用于高頻電路板的覆銅板（FR-4、高頻板材如PTFE基材） 的介電性能評估。
- 涂層與薄膜材料：各種功能性涂層、絕緣漆、電容器薄膜的介電性能測量。
- 高校與科研院所：用于材料科學、電氣工程、電子科學與技術、物理學等的教學實驗與前沿研究。
六：儀器的維護、保養與注意事項
6.1 日常使用注意事項
- 預熱：儀器開機后需預熱足夠時間（通常15-30分鐘），待電路穩定后再進行測量，以保證精度。
- 諧振時間：避免讓回路長時間處于強諧振狀態，以免信號源功率器件過熱。測量完成后及時退出或暫停。
- 樣品安裝：放置和取出樣品時動作輕柔，避免碰擦電極表面，影響極片平行度。夾持樣品力度要均勻適中。
- 頻率與電感匹配：不同電感對應不同的頻率范圍。應參考說明書提供的建議（如文檔2中表格：25mH電感建議在100kHz手動搜頻，5mH至0.5uH電感可在較高頻率自動搜頻等），選擇合適的電感以獲得較高的Q值和測量靈敏度。當自動搜索效果不佳時，應切換到手動模式精細調節頻率和輔助電容。
- 環境清潔：保持測試夾具和電極的清潔，防止灰塵、污漬影響測量。可用無水和脫脂棉輕輕擦拭，待完全干燥后使用。
6.2 定期保養與校準
- 機械精度檢查：BH916測試裝置是高精度機械部件，應避免劇烈振動和碰撞。定期檢查：平板電容器兩極片的平行度（應≤0.02mm）。圓筒電容器的軸心同心度。兩個測微桿的移動是否順滑，分辨率是否達到0.001mm。
- 電氣性能驗證：定期使用已知介電性能的標準樣品（如標準陶瓷片、特氟龍片）進行測試，驗證儀器測量結果的準確性。
- 圓筒電容器線性率校驗：如需精密校驗，可使用高精度電容測量儀（分辨率±0.01pF），測量圓筒電容器從0mm到20mm每隔1mm位置的電容量，檢查其變化是否符合線性率0.33pF/mm ±0.05pF/mm的指標。
- 維護：儀器出現故障或指標異常時，不應自行拆卸維修。應聯系廠家或技術人員進行處理。
七：與相關電性能測試儀器的配套
介電常數與介質損耗測試是材料電性能評估的一部分。在實際研發和質檢中，常需進行多項電性能測試。北廣精儀公司可提供完整的電性能測試解決方案，相關儀器包括（基于文檔1列表）：
- 電壓擊穿試驗儀：用于測量材料的介電強度（擊穿場強）。
- 體積表面電阻測定儀：用于測量材料的體積電阻率和表面電阻率。
- 導體/半導體電阻率測定儀：用于測量導體和半導體材料的電阻率。
- 耐電弧試驗儀與耐電痕化指數測定儀：用于評估材料的耐電弧和抗漏電起痕性能。
- 滑動摩擦磨損試驗儀：用于評估材料的摩擦學性能。
這些儀器與介電常數測試儀共同構成了對絕緣材料、電子材料、電工材料綜合性能的評估體系。
結語
GB/T1409高頻介電常數介質損耗測試儀是現代材料研究與質量控制的精密設備。深入理解其基于高頻諧振法的測試原理，熟練掌握由GDAT-A高頻Q表和BH916測微電極夾具構成系統的操作方法，嚴格遵守標準流程，并注重日常維護，是獲得準確、可靠、可重復的介電性能數據的關鍵。本文通過對儀器原理、結構、參數、操作、應用和維護的系統性闡述，希望能為使用者提供有價值的指導，助力于新材料開發、產品性能優化與產品質量保障工作的有效開展。
