一 、引言：絕緣材料性能評估的戰略意義
在現代工業體系中，絕緣材料是電力傳輸、電機電器制造、家用電器及新能源設備的基石。其功能不僅是隔絕電流、防止短路，更在于保障設備在復雜電磁環境、高溫高濕及機械應力下的長期穩定運行。在實際工況中，絕緣材料常面臨嚴苛的電應力考驗，其中“電弧放電”最具破壞性。電弧溫度可達數千攝氏度，足以熔化金屬、燒蝕絕緣表面甚至引發火災。因此，量化評估固體絕緣材料在高電壓、小電流條件下的電弧耐受能力，成為材料研發、質量控制與選型認證的核心環節。耐電弧試驗機（高電壓小電流測試儀）正是為此設計的專用設備。它通過標準化程序，在受控環境下對材料表面施加逐級遞增的電弧，記錄從受電到失效的時間，為材料性能提供客觀、可比的數據支撐。本文將深入剖析其技術原理、標準體系、核心參數及操作全流程。
二、 技術原理與失效機理
2.1 試驗基本原理耐電弧試驗的核心是模擬“高電壓、小電流”電弧現象。不同于短路電流試驗（側重瞬間熔斷）或耐壓試驗（側重?fù)舸⿵?qiáng)度），本試驗關注材料在長時間、間歇性或連續性電弧作用下的表面穩定性。試驗過程如下：
- 設備動作：在兩個特定形狀的電極間產生高頻高壓電弧。
- 電弧作用：電弧緊貼試樣表面，通過熱效應和化學效應逐步侵蝕材料。
- 程序進階：試驗程序分為七個階段，每階段持續60秒，嚴酷程度逐級提升。
- 前三個階段（1/8-10, 1/4-10, 1/2-10）：電流為10mA，電弧呈間歇性通斷（1/4秒通，7/4秒斷），模擬脈沖放電，考驗材料抗熱震能力。
- 后四個階段（10, 20, 30, 40）：電流從10mA遞增至40mA，電弧轉為連續模式，直至材料失效。
2.2 材料失效的典型模式根據GB/T 1411-2002及IEC 61621標準，固體絕緣材料的失效主要表現為以下四種類型：
- 熱致失效：常見于無機電介質（如陶瓷、云母）。電弧高溫使材料局部白熱化，電阻驟降呈現導電態。雖然冷卻后可能恢復絕緣，但試驗判定為失效。
- 火焰燃燒失效：多見于熱固性塑料或含填料的復合材料。電弧能量直接引燃材料，若電弧熄滅后火焰仍持續，即判定失效。
- 漏電起痕失效：這是有機絕緣材料最常見的失效形式。電弧高溫導致表面分解碳化，形成類似金屬絲狀的導電痕跡（漏電痕跡），一旦連通兩極即告失效。
- 表面碳化失效：針對富含碳元素的材料（如酚醛樹脂）。電弧作用使表面迅速積碳，形成連續導電碳膜，導致電極間短路。
理解這些機理，對于正確解讀數據、改進材料配方至關重要。
三、國際與國內技術標準體系耐電弧試驗具有嚴格的規范化要求，以確保全球數據的互認性。
3.1 GB/T 1411-2002 中國國家標準全稱為《干固體絕緣材料 耐高電壓、小電流電弧放電的試驗》，等同采用IEC 61621:1997。該標準是國內試驗的核心依據，詳細規定了設備、電極、試樣、環境、程序及判定方法。標準指出，該方法適用于熱固性材料和部分熱塑性材料的篩選，但對易熔融變形材料，結果可能存在較大分散性。3.2 IEC 61621 國際電工委員會標準作為全球通用基準，IEC 61621定義了干燥條件下固體絕緣材料的測試方法，其核心參數（電極角度、間距、電流等級、時間周期）與GB/T 1411完全一致。
3.3 與其他絕緣試驗的本質區別需特別注意，耐電弧試驗與相比漏電起痕指數（CTI）試驗（如IEC 60112、IEC 60587）有根本不同：
- CTI試驗：涉及電解液滴落和潮濕環境，模擬污穢環境下的電化學腐蝕與漏電起痕。
- 耐電弧試驗：屬于“干態”試驗，側重于電弧的高溫物理燒蝕作用。兩者得出的等級不能直接劃等號，應根據產品實際使用環境選擇測試項目。
第四章 核心性能參數詳解
以下參數是衡量設備精度、穩定性與合規性的關鍵依據，直接決定試驗數據的準確性。
- 輸入電壓：交流220V ±10%，50Hz/60Hz。穩定的輸入是高壓輸出穩定的前提。
- 輸出電壓：交流0--20KV。寬廣的調節范圍覆蓋從低電壓起始到高電壓擊穿的全過程。
- 電器容量：2KVA。代表設備功率儲備，確保電弧引燃瞬間及短路沖擊下不跳閘。
- 試驗方式：支持間歇電弧與連續電弧兩種模式，并能按標準程序自動切換。
- 試驗電流：10mA、20mA、30mA、40mA四檔可選。電流精度直接關聯電弧能量大小。
- 試驗電壓控制誤差：優于2%。保障不同實驗室間數據的可比性。
- 電弧通斷時間誤差：<5ms。在間歇階段，毫秒級的時間控制確保了程序執行的嚴謹性。
- 試驗電壓連續可調：0--20KV。支持手動無級調壓，滿足非標試驗需求。
- 電流控制精度：優于±10%。確保設定電流檔位的實際輸出在公差帶內。
- 電流測試精度：優于±1.5%。保障測量系統讀數的準確度。
- 電極對試驗壓力：0.5±0.05N。壓力過大會導致軟質材料變形，過小則接觸不良。
- 電極規格：
- 鎢鋼電極：直徑2.4mm，長度約70mm。利用其高熔點（3422°C）和抗燒蝕特性。
- 輔助電極：不銹鋼板狀電極25.4mm×12.7mm×0.15mm（用于特定對比）。
- 配置角：110度。確保電弧以特定角度作用于試樣表面。
- 電極重量：約50g。保證重力下垂直放置的穩定性。
- 安全防護系統：
- 過流/短路保護：異常電流時自動切斷電源。
- 安全門保護：箱門未關或開啟時，高壓無法啟動或自動切斷。
- 軟件誤操作保護：邏輯攔截非法指令，防止人為失誤。
第五章 設備關鍵組件與構造解析
5.1 高壓發生與控制系統這是設備的“心臟”。通常包括一個額定次級電壓15kV（開路）、次級電流60mA（短路）的高壓變壓器。配備約1kVA的可變比自耦變壓器實現平滑調壓�；芈分写�(lián)有特定的抑制電阻和空芯電感器（1.2H~1.5H），用于濾除高頻干擾，保證電流波形純凈。
5.2 電極裝置與試樣夾具電極需研磨成與軸線夾角30°±1°的平橢圓面，表面光潔無毛刺。夾具系統必須保證：
- 電極夾角：110°±2°
- 電極間距：6.35mm±0.1mm
- 接觸壓力：0.5N±0.05N
- 具備微調功能，確保試樣上表面高度一致。

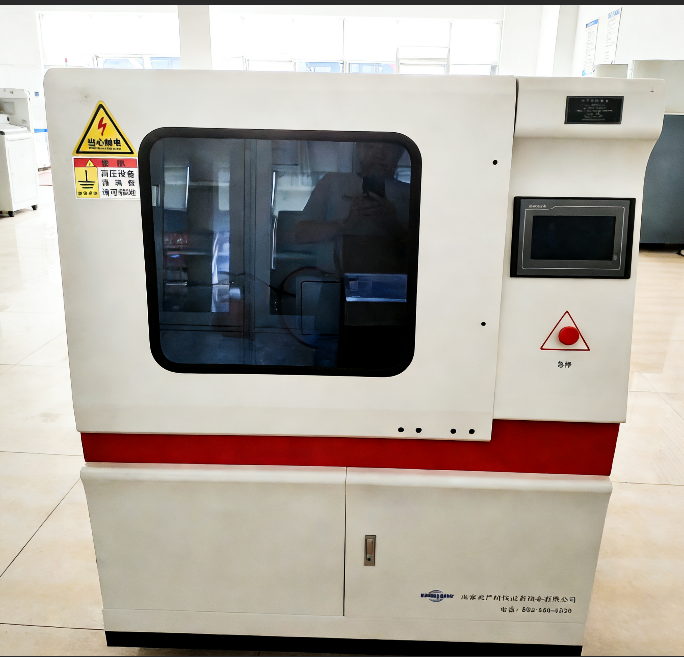

5.3 環境與觀察系統試驗必須在一個不小于300mm×150mm×100mm的不通風密閉箱體內進行，防止氣流擾動電弧。箱體配有透明觀察窗及防紫外線遮護板，供安全距離外觀察電弧形態及試樣變化。5.4 自動化程序控制單元現代設備多采用觸摸屏或計算機控制系統。操作人員選擇標準（如GB/T 1411）后，設備自動執行七階段程序，計時器精度達±1秒，并能自動記錄失效時間。
第六章 試驗前的準備工作
6.1 試樣制備與要求
- 厚度：標準推薦3mm±0.1mm。非標準厚度需在報告中注明。
- 尺寸：需足夠大，電極距試樣邊緣≥6mm，距先前試驗區≥12mm。
- 表面處理：用不起毛的紙巾蘸取丙酮、乙醇或去離子水，去除粉塵、油污和指印。
- 預處理：除非另有規定，試樣應在溫度23℃±2℃、相對濕度50%±5%（IEC 60212標準大氣B）下暴露至少24小時，以達到溫濕度平衡。
6.2 電極的清洗與修整電極狀態直接影響結果。
- 常規清洗：每次試驗后用溶劑擦拭，去離子水清洗，干紙巾擦干。
- 深度清潔：若殘留物頑固，可在無試樣狀態下施加40mA連續電弧約1分鐘燒蝕。
- 幾何修整：放大15倍觀察，若出現毛刺、變形或不再保持橢圓面，必須重新研磨削尖。
6.3 設備校準
- 開路電壓校準：無試樣狀態下，調節電壓至12.5kV，用高精度電壓表驗證。
- 次級電流校準：電極置于標準陶瓷塊上，閉合回路，依次校準10mA、20mA、30mA、40mA四個檔位。
第七章 試驗操作流程與現象觀察
7.1 安裝與初始設置
- 將預處理好的試樣平穩放入夾具，確保居中。
- 調節電極間距至6.35mm±0.1mm。
- 降下通風防護罩，觸發微動開關，設備進入待機狀態。
7.2 試驗運行與監控
- 啟動程序，設備自動按七階段運行。
- 關鍵觀察點：
- 正常電弧：扁平狀，緊貼試樣表面。
- 異常電弧：脫離表面向上飄移、閃爍不定或在電極上方燃燒。這可能源于回路參數不匹配（雜散電容>40pF，電感漂移）或材料劇烈釋氣，此時應終止檢查。
- 失效判定：出現以下任一情況即判定失效并自動記錄時間：
- 電弧電流突變（形成導電通道，阻抗降低）。
- 試樣燃燒且熄弧后火焰持續。
- 肉眼觀察到兩電極間形成貫通漏電痕跡。
7.3 試驗結束與清理
- 記錄失效時間（精確到秒）。
- 升起防護罩，取出試樣。
- 徹底清潔電極，準備下次試驗。
第八章 結果分析與試驗報告編制
8.1 數據處理為評估材料性能，不應僅依賴單次試驗。每種材料至少需進行5次有效試驗，報告結果應包含：
- 中值（Median）：排序后的中間值，反映材料典型性能，排除極值干擾。
- 最小值（Minimum）與最大值（Maximum）。
- 范圍（Range）：最大值與最小值之差，反映材料均勻性和試驗分散性。
8.2 結果的物理意義耐電弧時間直接反映材料的耐熱性和抗燒蝕能力。例如：
- 240秒：意味著能承受10mA連續電弧4分鐘。
- 420秒：意味著通過了全部七個階段。
特別值得注意的是，在階段交替時刻（如180s→240s，240s→300s），因電弧性質突變（間歇變連續，電流陡增），是材料失效的高發期。因此，耐電弧時間在174s與182s之間的差異，實際上遠大于同在178s階段內的微小時間差。8.3 試驗報告內容一份完整的報告應包含：
- 材料信息：名稱、牌號、廠家、批號、厚度。
- 試驗條件：標準編號（如GB/T 1411-2002）、環境溫濕度、預處理?xiàng)l件。
- 設備信息：試驗機型號及校準狀態。
- 試驗結果：耐電弧時間的中值、最小值、最大值。
- 現象描述：燃燒、冒煙、爆裂聲、軟化變形等。
- 備注：任何偏離標準的操作或影響因素。
第九章 應用領域與行業價值
耐電弧試驗機的應用橫跨多個工業領域，測試數據具有重要的工程價值。
9.1 新材料研發與配方優化在聚合物、復合材料、絕緣漆、云母板的開發中，研發人員通過耐電弧試驗評估不同填料、增塑劑、固化劑的影響。例如，在環氧樹脂中加入某種阻燃填料后，耐電弧時間是延長還是縮短，直接關系新材料的商業化前景。
9.2 產品質量控制與出廠檢驗對于絕緣件制造商（如斷路器滅弧室、繼電器底座、插座、電機槽楔企業），耐電弧試驗是必檢項目。通過對每批次產品抽檢，確保生產工藝穩定，防止劣質產品流入市場。
9.3 電機、電器及家電行業電機定子槽絕緣紙、家電內部電路板基材、開關插座外殼等，均可能在觸點分?jǐn)鄷r(shí)遭遇電弧。通過該試驗篩選材料，可提高終端產品的可靠性和安全性。9.4 電網與電力設備維護在電力變壓器、互感器、絕緣子等高壓設備中，局部放電或閃絡可能引發電弧。盡管現場工況比實驗室復雜，但實驗室數據是評估材料老化程度和剩余壽命的重要參考。
第十章 常見問題與解決方案（FAQ）
問1：熱塑性塑料試驗結果重復性為何較差？答：依據GB/T 1411，熱塑性材料（如PE, PP, ABS）在高溫下易熔融流動，導致電極陷入材料中，改變間距和壓力，造成數據分散。建議嚴格控制電極壓力，或考慮改用CTI試驗，并在報告中注明此局限性。
問2：電弧總向上飄不貼表面怎么辦？答：通常由以下原因造成：(1) 回路雜散電容過大（>40pF）；(2) 抑制電阻或電感參數漂移；(3) 材料表面揮發物多產生上升氣流。建議檢查接線、重新校準參數或加強試樣預處理。
問3：電極需要頻繁打磨嗎？答：鎢電極雖耐高溫，但在40mA大電流下仍有損耗。建議每次試驗后目視檢查，一旦發現尖端變形或發圓，應立即研磨。鈍化電極會產生不穩定電弧，嚴重影響精度。
問4：耐電弧時間和CTI哪個更重要？答：兩者無可比性，描述的是不同失效機制下的性能。CTI側重“濕態”電化學腐蝕（污穢環境）；耐電弧側重“干態”熱燒蝕（電弧灼燒）。應根據產品實際使用環境選擇測試項目。
第十一章 結語與展望
耐電弧試驗機的價值在于將“絕緣可靠性”這一抽象概念轉化為可量化、可比較的“時間數據”。隨著高性能工程塑料、納米復合電介質、生物基絕緣材料的涌現，對測試技術提出了新挑戰。未來，耐電弧試驗技術將向更高自動化（如AI自動識別失效點）、更寬參數范圍（適應超高壓直流測試）及多物理場耦合（結合溫濕度、機械應力同步測試）方向發展。對于從業者而言，深入理解標準、熟練操作設備、嚴謹分析數據，是確保產品質量、推動行業技術進步的根本途徑。
