第一章：標準解讀與測試原理
1.1 GB/T1693-2007標準概述
GB/T1693-2007《硫化橡膠 介電常數和介質損耗角正切值的測定方法》是中國現行的一項針對硫化橡膠材料電氣性能測定的國家標準。該標準詳細規定了在特定頻率條件下，如何準確獲取硫化橡膠的介電常數（ε）和介質損耗角正切值（tanδ）。
對于橡膠制造企業、質檢機構及科研院所而言，理解并執行這一標準是產品質量控制的關鍵環節。標準中明確了兩種主要的測試方法：
- 方法A：工頻（50Hz）下的測定，主要用于模擬材料在常規電網頻率下的工作狀態。
- 方法B：高頻電場下的測定，通常指在1MHz或其他指定高頻條件下的測試，用于評估材料在射頻環境下的性能。
1.2 介電常數與介質損耗的物理意義
在深入儀器技術之前，有必要厘清兩個核心物理量的概念：
- 介電常數（Dielectric Constant, ε）：表征材料儲存電能能力的物理量。對于橡膠材料，介電常數的大小反映了其分子極化的難易程度。介電常數越高，意味著材料在電場中能聚集更多的電荷。這一參數對于電纜絕緣層、電容器介質等應用至關重要。
- 介質損耗角正切值（Loss Tangent, tanδ）：表征材料在交變電場中能量損耗大小的物理量。當橡膠作為絕緣材料使用時，較低的介質損耗意味著更少的電能轉化為熱能，從而減少發熱老化，延長設備使用壽命。
1.3 現代測試技術的演變
傳統的介電性能測試依賴于復雜的手動電橋，操作繁瑣且對環境干擾極其敏感。隨著電子技術的發展，現代測試設備已普遍采用變頻電源技術與數字化信號處理技術。通過傅立葉變換數字濾波算法，現代儀器能夠有效濾除現場工頻干擾及其諧波，使得在強電磁環境下仍能獲得穩定、可靠的測試數據。這種技術路徑正是符合GB/T1693-2007標準高精度要求的解決方案。
第二章：核心測試設備技術架構
2.1 設備總體設計理念

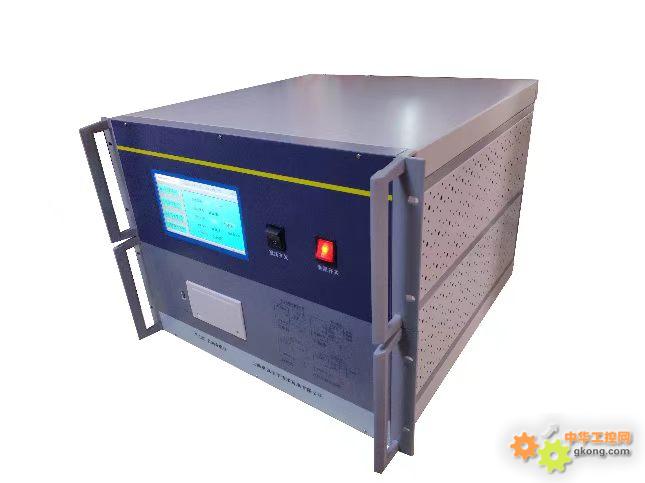

為了滿足GB/T1693-2007標準對精度的嚴苛要求，專用的硫化橡膠介電常數介質損耗測試儀在設計上遵循了“抗干擾、高精度、自動化”的原則。GB/T1693-2007硫化橡膠介電常數介質損耗測試儀設備內部集成了高壓電源模塊、精密采樣模塊、單片機控制系統及人機交互界面，形成了一個閉環的自動測試系統。
2.2 變頻電源技術的應用
傳統電橋在面對現場復雜的電磁環境時，往往因?yàn)楦蓴_信號導致指針擺動或讀數漂移。本類測試儀器的核心技術突破在于采用變頻電源技術：
- 頻率變換：儀器內部可產生45Hz和55Hz（或其他設定頻率）的純正弦波測試電源。
- 抗干擾機制：通過偏離工頻50Hz的整數倍頻率進行測試，再利用數字濾波技術提取特定頻率下的信號，從而有效規避了工頻電網的干擾。
- 自動頻率跟蹤：儀器具備自動頻率變換功能，能夠根據外部干擾情況智能調整測試頻率，確保信噪比最大化。
2.3 數字化測量與運算系統
GB/T1693-2007硫化橡膠介電常數介質損耗測試儀內部采用高性能單片機或嵌入式處理器作為核心運算單元。從模/數轉換（A/D轉換）到最終數據的運算，全部由數字化電路完成。
- 自動平衡電橋原理：儀器利用單片機控制，實時調整電橋的平衡狀態，無需人工調節旋鈕。
第三章：詳細性能參數與技術指標
以下內容為符合GB/T1693-2007標準的典型測試設備的詳細性能參數。這些參數是衡量?jī)x器是否滿足科研與工業檢測需求的客觀依據。
3.1 準確度指標
準確度是衡量?jī)x器等級的核心參數，直接關系到測試結果的權威性。
- 電容量（Cx）準確度：常規測量：±(讀數 × 0.5% + 0.5pF)配合三電極測試系統：±(讀數 × 0.2% + 0.5pF)
- 介質損耗角正切（tgδ）準確度：常規測量：±(讀數 × 0.5% + 0.00005)配合三電極測試系統：±(讀數 × 0.2% + 0.00005)
- 相對介電常數（ε）準確度：在測試絕緣材料時直接顯示，配合三電極系統測試時：±(讀數 × 0.5%)
3.2 測量范圍
寬廣的測量范圍確保了儀器既能測試微小的標準樣品，也能測試大型電力設備。
- 電容量范圍：內施高壓模式下：10kV電壓檔：3pF ~ 60000pF0.5kV電壓檔：60pF ~ 1μF外施高壓模式下：10kV電壓檔：3pF ~ 1.5μF0.5kV電壓檔：60pF ~ 30μF
- 介質損耗角正切（tgδ）范圍：測量范圍不限，可根據試品性質自動識別。
- 試驗電流范圍：5μA ~ 5A
3.3 分辨率指標
高分辨率是保證微小變化可被觀測的基礎。
- 電容量分辨率：最高可達0.001pF（4位有效數字）
- tgδ分辨率：0.00001
3.4 高壓電源系統
- 輸出電壓：內附標準高壓電源，最高輸出10kV。
- 電壓調節：0.5kV ~ 10kV連續可調，分辨率1V。
- 輸出電流：最大輸出電流200mA。
- 升降壓方式：支持電壓隨意設置，例如可直接設定為5123V。
3.5 頻率特性
- 測試頻率范圍：40Hz ~ 70Hz。
- 頻率設置模式：?jiǎn)晤l設置：如50.0Hz、60.0Hz等。自動雙變頻：如50±0.1Hz到50±10Hz范圍內自動掃頻；60±0.1Hz到60±10Hz范圍內自動掃頻。
- 頻率精度：±0.01Hz。
3.6 環境與物理參數
- 工作電源：AC 180V ~ 270V，50Hz ± 1%（支持市電或發電機供電）。
- 工作環境溫度：-10℃ ~ 50℃。
- 工作環境濕度：相對濕度 < 90%。
- 外形尺寸：430mm × 330mm × 350mm（長×寬×高）。
- 儀器重量：28kg。
3.7 接口與數據管理
- 計算機接口：標準RS232接口，用于連接電腦進行數據上傳與控制。
- 存儲功能：內置日歷芯片和大容量存儲器，支持歷史數據查詢與打印。
- 外部存儲：配備U盤接口，可將數據導出至PC機進行進一步分析。
- 打印輸出：內置微型熱敏打印機，可打印帶日期時間的測試報告。
第四章：符合GB/T1693標準的測試方法與接線
4.1 正接線法（常規方法）
GB/T1693標準中，對于固體絕緣材料（如硫化橡膠試片）的測試，通常采用正接線法。這是實驗室環境下最常用的方法。
- 原理：高壓電源施加于試品的高壓極（上電極），試品的測量端（下電極或測量電極）通過屏蔽電纜接入儀器的Cx輸入端。
- 接線示意圖：HV端（儀器） → 高壓電極（試品）CX端（儀器） → 測量電極（試品）GND端（儀器） → 接地電極（試品）及大地
4.2 三電極系統的重要性
為了準確測定硫化橡膠的介電常數，必須使用三電極系統（主電極、高壓電極、保護電極）。
- 作用：保護電極的作用是消除邊緣效應，確保電場均勻分布在有效測量區域內。
- 參數影響：從上述性能指標可以看出，配合三電極系統使用時，儀器的測量準確度會有顯著提升（從0.5%提升至0.2%），這對于高精度材料研究尤為重要。
4.3 外施高壓與外標準模式
雖然本儀器內置了高壓源和標準電容，但在某些特殊情況下，仍需使用外部設備：
- 外施高壓：當需要測試的電壓超過10kV，或者需要使用串聯諧振裝置來獲得大容量無功補償時，可選擇外施高壓模式。此時儀器僅作為測量單元，最高可支持500kV的外施電壓（取決于外接標準電容器）。
- 外標準電容：當被測電容量極大（如大型電力變壓器）時，需要使用外置的標準電容器進行比對測量。
第五章：儀器操作流程與軟件邏輯
5.1 開機與自檢
接通電源后，儀器內部的微處理器首先進行硬件自檢。自檢內容包括內存、AD轉換器、高壓模塊狀態等。若自檢通過，液晶屏將顯示開機界面，提示用戶進入測試流程。
5.2 測試參數配置
用戶需根據GB/T1693-2007標準的要求及試品特性，在觸摸屏上進行參數設置：
- 測試頻率選擇：若標準為50Hz工頻測試，可選擇“50.0±0.0Hz”單頻模式。若現場干擾較大，建議選擇“45/55Hz”雙變頻模式以提高抗干擾能力。
- 測試電壓設定：根據橡膠材料的耐壓等級設定。通常介電常數測試電壓較低（如500V或1000V），而介損測試可能需要較高電壓。輸入方式：通過觸控鍵盤直接輸入數值，如“1000V”。
- 高壓與標準選擇：常規實驗室測試選擇“內高壓”和“內標準”。外高壓和外標準僅在特殊工況下啟用。
5.3 測試執行與數據處理
- 啟動測試：確認接線無誤后，點擊“啟動儀器測試”。
- 自動升壓：儀器內部高壓源按預設程序平穩升壓至設定值，避免沖擊。
- 數據采集：在穩定電壓下，儀器采集多個周期的信號進行平均運算，以抑制隨機噪聲。
- 結果計算：?jiǎn)纹瑱C(jī)根據采集到的電壓、電流矢量，自動計算出Cx、tgδ及ε值。
5.4 數據存儲與導出
- 本地存儲：測試完成后，用戶可為數據命名編號（如“樣品A-20240520”），存入內部Flash。
- U盤導出：將U盤插入儀器面板接口，系統會自動識別并復制數據文件。導出的數據通常為通用格式，可在Excel或?qū)Ｓ梅治鲕浖写蜷_。
- 打印報告：內置熱敏打印機可直接輸出包含測試條件、結果、時間及編號的正式報告。
第六章：硫化橡膠測試的特殊考量
6.1 試樣制備要求
根據GB/T1693-2007，硫化橡膠試樣的表面狀態對測試結果影響顯著。
- 清潔度：試樣表面必須無油污、無灰塵。
- 平整度：試樣兩面應平行且光滑，以確保與電極良好接觸。
- 厚度測量：在測試界面輸入準確的厚度值（單位mm，建議精確到小數點后兩位），儀器將據此自動計算介電常數。
6.2 環境溫濕度的影響
橡膠屬于高分子聚合物，其介電性能受溫濕度影響較大。
- 溫度：溫度升高通常會導致介質損耗增大。因此，測試應在標準環境溫度下（如23±2℃）進行，或在報告中注明測試溫度。
- 濕度：吸濕性強的橡膠在高濕環境下表面電阻率下降，可能導致介損值異常升高。建議在干燥器中預處理試樣。
6.3 電極系統的選擇
除了標準的三電極系統，對于薄片狀橡膠，也可使用不接觸式的測微電極。但對于高精度的介電常數測量，接觸式三電極仍是首選。
第七章：故障排查與維護保養
7.1 常見問題分析
在實際使用中，若測試結果出現異常，可從以下幾個方面排查：
- 接地不良：這是最常見的問題。接地電阻過大將導致儀器保護或數據嚴重波動。解決方法：刮凈接地點上的油漆和銹蝕，使用截面積足夠的黃綠接地線，確保接地阻抗趨近于零。
- 測試線損壞：長期使用后，測試線可能出現隱性斷路、芯線與屏蔽層短路或插頭接觸不良。建議定期檢查測試線的通斷和屏蔽性能。
- 干擾源：雖然儀器具備變頻抗干擾能力，但仍應盡量避免在強磁場發射源（如大型電機、電焊機）附近進行測試。
7.2 日常維護建議
- 清潔：定期用軟布擦拭儀器外殼和觸摸屏，禁止使用腐蝕性溶劑。
- 存放：儀器長期不用時，應存放在干燥、通風、無腐蝕性氣體的環境中。
- 保險管更換：若儀器無法開機，檢查電源插座內的保險管。更換時必須使用相同規格（5A）的保險管，嚴禁用銅絲代替。
第八章：行業應用與前景展望
8.1 在橡膠工業中的應用
- 配方研發：通過測試不同填料（如炭黑、白炭黑）對橡膠介電性能的影響，優化配方。
- 質量控制：在線檢測成品或半成品的介損值，判斷硫化程度是否均勻。
- 新材料評估：評估新型環保橡膠或特種橡膠的電氣絕緣性能。
8.2 在電力系統中的應用延伸
雖然本文重點討論硫化橡膠，但該類型儀器同樣適用于電力行業中的多種設備檢測，如變壓器套管、互感器、電力電容器、避雷器等設備的介損測試。其高頻抗干擾能力在現場試驗中表現出色。
8.3 技術發展趨勢
未來，介電性能測試儀將朝著更高頻率、更智能化、網絡化的方向發展。
- 寬頻測試：覆蓋從工頻到MHz甚至GHz的寬頻介電譜測試將成為可能。
- AI數據分析：引入人工智能算法，自動識別介質弛豫過程，輔助材料機理研究。
- 云端互聯：測試數據實時上傳云端，實現遠程監控與大數據分析。
