在無菌生產與質量控制體系中，濾芯作為攔截微生物、顆粒雜質的核心部件，其完整性直接關系到最終產品的質量與安全。無論是制藥行業的注射用水系統、生物科技的疫苗生產設備，還是食品飲料的無菌灌裝線、半導體的超純水制備裝置，都需要對濾芯的完整性進行定期檢測，以確保其過濾性能符合要求。濾芯起泡點擴散流完整性測試儀作為一種專門用于評估濾芯完整性的設備，通過多種非破壞性測試方法，能夠快速、準確地判斷濾芯是否存在破損、泄漏或孔徑異常等問題，為生產過程的質量控制提供可靠依據。本文將圍繞該測試儀的核心原理、技術架構、功能特點、性能參數、操作應用及維護等方面展開介紹，為相關行業的技術人員提供參考。
一、核心測試原理
濾芯完整性測試的核心是通過物理參數間接評估濾芯的結構與性能，主要包括以下幾種測試方法：
（一）起泡點測試
起泡點測試是評估濾芯孔徑的經典方法。當濾膜被合適的潤濕液浸潤后，膜孔內部充滿液體。此時向濾膜上游施加逐漸升高的氣體壓力，當氣體壓力超過膜孔內液體的毛細管壓力與表面張力的合力時，液體被推出膜孔，氣體以氣泡的形式從濾膜下游逸出。氣泡出現時的壓力即為起泡點壓力，其與濾膜的孔徑成反比，能夠反映濾芯的孔徑是否符合設計要求。該方法的關鍵參數包括膜材質、潤濕液性質、孔徑大小及測試溫度，其中潤濕液需與濾膜材質匹配，例如親水膜采用純化水作為潤濕液，疏水膜采用異丙醇等有機溶劑作為潤濕液，否則會影響測試結果的準確性。
（二）擴散流/前進流測試
擴散流測試是在氣體壓力低于起泡點壓力的條件下進行的。此時濾膜孔內的液體未被推出，氣體分子通過潤濕的膜孔向低壓側擴散，形成穩定的擴散流。擴散流的流量與濾膜的總孔面積、氣體壓力、溫度等因素相關，能夠綜合反映濾芯的整體孔徑分布與完整性。研究表明，擴散流測試結果與細菌挑戰實驗具有良好的對應性，是評價過濾性能的核心指標之一。該方法屬于非破壞性測試，不會損壞濾芯，適用于在線檢測與周期性驗證。
（三）保壓測試
保壓測試通過將濾芯上游封閉并施加恒定氣壓，監測一定時間內壓力的下降速率來判斷濾芯的完整性。如果濾芯存在破損或密封不良，氣體將通過泄漏點流失，導致壓力快速下降。壓力衰減速率與濾芯的密封性能、孔徑分布直接相關，能夠有效識別濾芯的微小泄漏。該方法操作簡單，適用于快速篩查濾芯的安裝密封情況。
（四）水浸入測試
水浸入測試專門針對疏水性濾膜設計，避免了使用有機潤濕液帶來的污染風險。測試時向疏水性濾芯上游施加高于其水侵入壓力的氣體壓力，迫使少量水侵入膜孔，通過檢測水流量或壓力變化來判斷濾芯的完整性。該方法無需潤濕液，適用于氣體過濾系統的在線檢測，符合無菌生產的要求。
（五）超濾膜包測試
超濾膜包是生物制藥、食品加工等領域常用的分離元件，其完整性測試需要特殊的方法。該測試儀支持超濾膜包的專用測試模式，通過控制進氣壓力與流量，監測膜包上下游的壓力差與流量變化，評估膜包的截留性能與結構完整性，確保其在分離過程中不會出現泄漏或破損。
二、儀器設計與技術架構
濾芯起泡點擴散流完整性測試儀的設計以穩定性、可靠性、合規性為核心目標，涵蓋硬件系統與軟件系統兩大部分。
（一）硬件系統設計
-

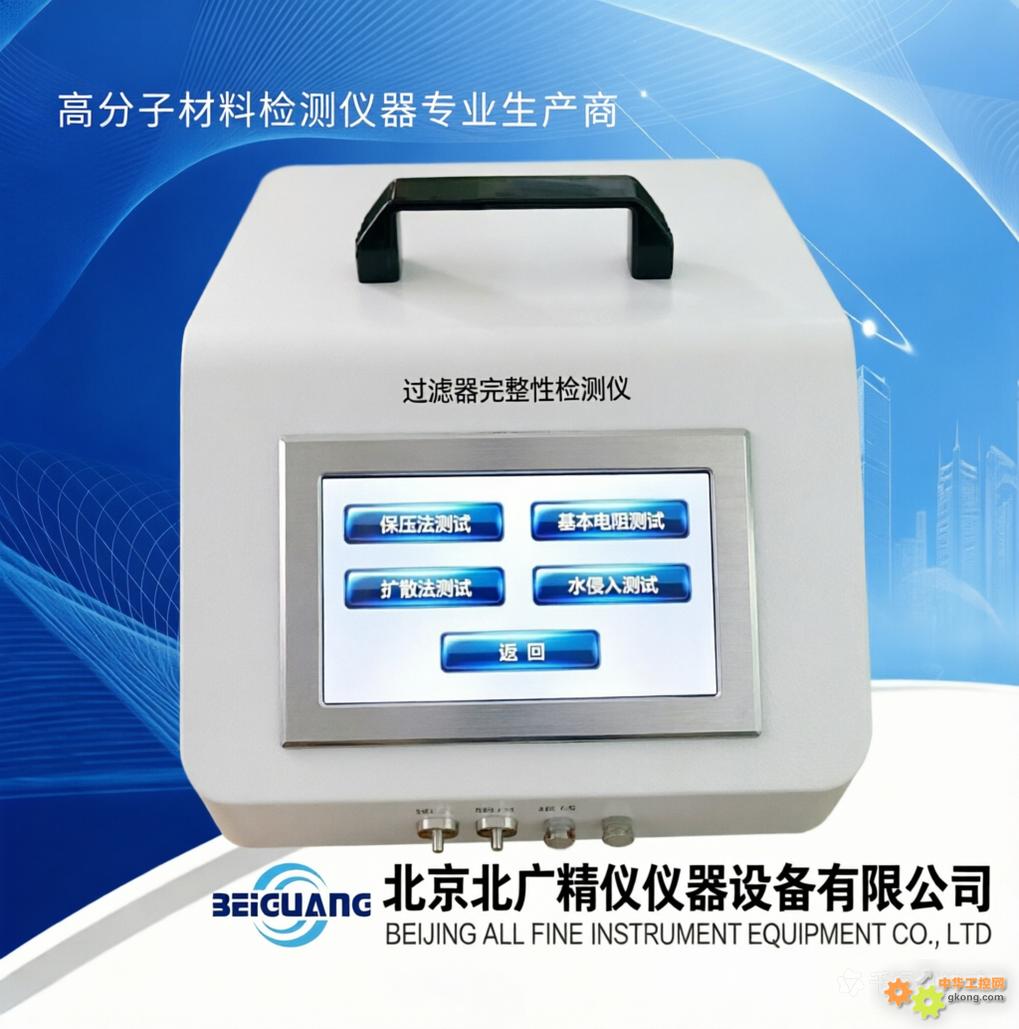

人機交互模塊：采用10英寸高清晰度真彩觸摸屏，界面設計簡潔直觀，操作步驟清晰明了。觸摸屏支持觸控操作，無需外接鍵盤鼠標，降低了操作復雜度，即使是沒有專業背景的人員也能快速上手。
-
傳感與氣路模塊：配備高精度壓力傳感器與流量傳感器，能夠準確采集測試過程中的壓力、流量數據。氣路系統經過優化設計，進氣控制單元采用精密調壓閥與穩流裝置，確保進氣速度與壓力的穩定性，減少測試誤差。傳感器與算法的優化使得氣路延長至100米時仍能保持測試準確性，適應現場復雜的安裝環境。
-
數據輸出模塊：內置熱敏打印機，采用無顆粒、無油墨的打印技術，避免了傳統打印機帶來的顆粒污染風險，打印的字跡在適宜條件下可保存10年以上，滿足長期存檔要求。同時支持USB數據導出功能，可導出測試原始數據、源數據及配置數據，方便后續分析與存檔。
-
接口與通訊模塊：標配RS232串口與USB接口，支持無線通訊功能，可根據客戶需求拓展數據通訊與網絡接口，兼容工業總線協議（如RS485），便于接入工廠的控制系統或實驗室信息管理系統，實現數據的集中管理與遠程監控。
-
結構與防護設計：儀器結構經過優化，正面防塵防濺級別達到IP65，能夠有效抵御粉塵與水濺，適應工業現場的惡劣環境。進出管路采用快速連接頭（如Staubli接頭），避免連接錯誤導致的測試失敗或設備損壞。外型尺寸為240mm（寬）×320mm（深）×400mm（高），重量約10KG，體積小巧，便于攜帶與安裝。
（二）軟件系統設計
-

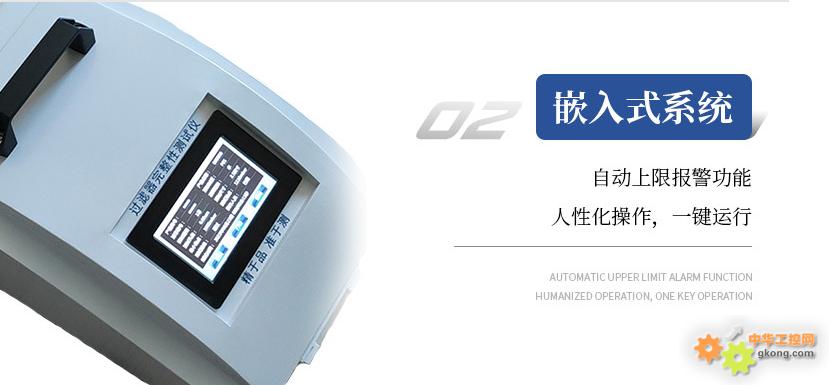

操作系統：采用自主優化的Linux系統，運行穩定，抗干擾能力強，不易出現系統崩潰或病毒感染問題，保障了測試過程的連續性。
-
權限管理模塊：支持4級用戶權限管理，用戶賬號數量可達1000個。不同權限的用戶擁有不同的操作范圍，例如操作員僅能進行測試操作，工程師可以修改測試參數，管理員可以進行用戶管理與系統設置，權限可采用默認或定制方式配置，滿足不同場景下的管理需求。所有用戶登錄均采用用戶名密碼驗證，符合數據完整性的要求。
-
審計追蹤模塊：自帶審計追蹤功能，可記錄多項操作事件日志，包括用戶登錄、測試啟動、參數修改、數據導出等操作，日志信息不可修改、不可刪除，存儲時間不少于5年，滿足相關法規對數據可追溯性的要求。
-
方案管理模塊：支持預存1000組測試方案，用戶可根據不同濾芯類型、測試條件提前設置參數，測試時直接調用，無需重復設置，提高了測試效率。方案涵蓋手動泡點、基本泡點、增強泡點、保壓、擴散流、水浸入、超濾膜包等多種測試類型，適應不同應用場景的需求。
-
數據顯示與分析模塊：測試過程中可實時顯示擴散流量-壓力曲線，測試完成后可顯示多條相關曲線（如壓力-時間曲線、流量-壓力曲線、溫度-時間曲線），并支持打印功能。曲線顯示能夠直觀反映測試過程的穩定性，幫助用戶判斷測試結果的可靠性。
三、功能特點詳解
該測試儀的功能設計圍繞用戶需求展開，具有以下顯著特點：
（一）測試功能全面覆蓋
儀器涵蓋了現有關于過濾器完整性的所有測試方法，包括手動泡點測試、基本泡點測試、增強泡點測試、保壓測試、擴散流測試、水浸入測試及超濾膜包測試，能夠適用于不同類型濾芯、不同測試場景的需求。無論是親水膜還是疏水膜，針式過濾器還是筒式濾筒，都能找到對應的測試模式。
（二）測試效率顯著提升
通過優化測試運算算法，縮短了測試時間，提高了檢測效率。相比傳統測試方法，單次測試時間大幅減少，能夠滿足生產線快速檢測的需求。例如，擴散流測試的時間較同類設備縮短約30%，提升了生產效率。
（三）操作便捷性優化
10英寸真彩觸摸屏設計，搭配友好的中文/英文雙語操作界面，操作步驟簡潔明了。開機后自動進行自檢，發現故障及時上報，減少了因設備故障導致的測試延誤。用戶無需復雜培訓即可掌握操作方法，降低了使用門檻。
（四）數據完整性保障
科學的權限管理設計與完善的審計追蹤功能是該儀器的核心優勢之一。4級權限管理確保只有授權人員才能進行相應操作，防止數據篡改；審計追蹤記錄所有操作日志，不可修改，滿足相關法規對數據完整性的嚴格要求。測試記錄與審計追蹤均可查詢及導出，方便質量追溯。
（五）環境適應性增強
儀器防塵防濺級別達到正面IP65，能夠適應工業現場的粉塵、水濺環境。高精度傳感器與優化算法使得氣路延長至100米時仍能保持測試準確性，解決了現場測試中氣路長度受限的問題。支持在線/離線兩種使用方式，既可以作為固定設備安裝在線檢測，也可以作為便攜式設備帶到現場進行測試。
（六）數據交互靈活多樣
支持USB數據導出功能，可導出測試原始數據、源數據及配置數據，滿足不同場景下的數據存檔需求�？筛鶕�(jù)客戶需求拓展數據通訊與網絡接口，支持無線通訊功能，便于實現遠程監控與數據集成。豐富的接口設計（如RS232、USB、RS485）為系統智能化升級提供了便利，例如可配套在線全自動化滅菌控制系統。
（七）多場景適配能力
儀器支持多種壓力單位任意切換（mbar、kpa、psi、kgf/cm²），適應不同地區的使用習慣�？山�1000組預存方案，覆蓋多種濾芯類型與測試條件，無論是實驗室的小批量檢測還是生產線的批量驗證，都能輕松應對。最多可測試12芯20英寸以內的濾筒，大大提高了多濾芯并行測試的效率。
（八）定制化服務能力
依托自主研發團隊，可根據客戶的特定需求進行方案設計，例如特殊濾芯的測試方法開發、工業總線接口的定制、過濾系統的配套技術支持等。多年的現場經驗與專業技術積累，能夠為客戶提供從儀器選型到過濾系統優化的全方位服務。
四、性能參數
以下為該濾芯起泡點擴散流完整性測試儀的詳細性能參數，所有數據均保留原始設定：
-
電源要求/功率：100-240VAC,50HZ,120W備用電池(選配);
-
操作壓力：100-10000 mbar(150psi);
-
單位：Mbar,kpa,psi, kgf/cm2;
-
操作條件：環境溫度:+5℃~+40℃;相對濕度:10-80%;
-
外型尺寸：240(寬)x320(深)x400(高)
-
測試功能：手動泡點測試;基本泡點測試;增強泡點測試;保壓測試;擴散流測試;水浸入測試;超濾膜包測試;
-
測試精度：凈體積測試:±4%;氣泡點:±50mbar;擴散流:±4%;水浸入法:±0.02ml;
-
測試范圍：泡點:100-8000mbar;擴散流速:1-1000ml/min;水浸入:0.01-100ml/min;
-
適用范圍：對稱及非對稱膜測試、針式過濾器、囊式過濾器、平板過濾器、筒式過濾器(12芯20英寸以內)、超濾膜包、超濾柱、各種不規則過濾器;
-
審計追蹤：多項事件日志、可導出不可修改:存儲≥5年
-
權限管理：用戶名密碼登錄,4級權限,滿足FDA21CFRPART11要求;
-
預存方案/用戶數量：1000組;
-
操作系統：Linux系統;
-
操作界面：采用中英文雙語操作界面;
-
防塵防濺級別：正面IP65;
-
打印功能：自帶內置微型打印機,聯機PC;
-
歷史記錄/備份：儲存30萬條記錄;支持U盤導出數據(包括測試曲線);
-
顯示屏：高清晰度10"彩色觸摸屏;
-
串口連接方式：RS232串口,USB接口;支持無線連接;
-
使用方式：在線/離線;
-
適用環境：D級以上;
-
重量：10KG;
-
信號輸出：(4-20)mA、RS485、12V報警輸出(選配);
五、操作與應用指南
（一）安裝與調試
-
環境要求：儀器應安裝在環境溫度+5℃~+40℃、相對濕度10%-80%的場所，避免陽光直射、強電磁干擾及劇烈振動。安裝位置應預留足夠的操作空間，正面與側面距離障礙物不小于30cm。
-
管路連接：在線使用時，將儀器進氣口連接至濾芯上游的氣源，出氣口連接至濾芯下游的檢測口；離線使用時，將進樣管插入待測濾芯的上游接口，排氣管連接至廢液收集容器。管路連接采用快速接頭，確保密封良好，避免泄漏。
-
開機初始化：接通電源后，儀器自動進行自檢，檢查傳感器、打印機、通訊模塊等部件的狀態。自檢完成后，進入登錄界面，輸入用戶名與密碼登錄系統。首次使用時需設置系統時間、日期及用戶權限。
（二）測試流程
-
方案選擇：根據待測濾芯的類型與測試要求，在預存方案中選擇對應的測試方案，或新建自定義方案。方案內容包括測試類型、壓力參數、時間參數、潤濕液類型等。
-
潤濕處理：對于需要潤濕的濾芯（如親水膜），使用合適的潤濕液充分浸潤濾芯，確保膜孔內部充滿液體。潤濕不充分會導致測試結果偏差。
-
啟動測試：將濾芯安裝至測試工位，確認管路連接無誤后，點擊“啟動測試”按鈕，儀器自動按照設定的參數進行測試。測試過程中可實時查看壓力、流量、溫度等數據的變化。
-
結果判斷：測試完成后，儀器自動顯示測試結果（如起泡點壓力、擴散流值、保壓衰減率等），并與預設的合格標準進行對比，判斷是否合格。用戶可根據需要打印測試報告或導出數據。
（三）日常維護
-
定期清潔：每周使用干燥軟布擦拭儀器外殼與觸摸屏，避免使用有機溶劑或腐蝕性清潔劑。每月檢查管路連接是否松動，快速接頭是否磨損。
-
傳感器校準：每半年對壓力傳感器與流量傳感器進行一次校準，確保測試精度。校準需使用標準壓力源與流量源，按照儀器說明書的步驟進行操作。
-
打印機維護：定期檢查熱敏打印機的紙卷余量，及時更換。若打印字跡模糊，可使用酒精棉擦拭打印頭。
-
數據備份：定期將測試記錄與審計追蹤數據導出至U盤或服務器，避免數據丟失。
六、行業應用場景
（一）制藥行業
在制藥生產中，濾芯完整性測試是保障藥品質量的關鍵環節。例如，注射用水系統的終端除菌濾芯、純化水系統的預處理濾芯、藥液過濾的除菌濾芯都需要定期進行完整性測試。該測試儀符合2020年頒布的《藥典》中關于濾芯完整性測試的相關規定，能夠滿足藥品生產質量管理規范對數據完整性的要求，確保測試結果的可靠性與可追溯性。通過在線檢測模式，可實時監控濾芯的完整性，防止因濾芯破損導致的藥品污染。
（二）生物科技行業
生物科技領域的疫苗生產、細胞培養、基因工程等過程需要使用大量的超濾膜包與除菌濾芯。該測試儀支持超濾膜包測試功能，能夠準確評估膜包的截留性能與結構完整性，確保生物制品的質量安全。例如，在疫苗生產過程中，超濾膜包的完整性直接關系到疫苗的純度與效力，通過定期測試可及時發現膜包的破損或泄漏，避免批次報廢。
（三）食品飲料行業
食品飲料行業的無菌灌裝線、果汁澄清過濾、啤酒除菌過濾等環節都需要使用濾芯。該測試儀的防塵防濺設計適應食品車間的環境要求，水浸入測試功能避免了有機潤濕液對食品的污染。通過測試濾芯的完整性，可防止微生物與顆粒雜質進入食品，保障產品的保質期與安全性。
（四）半導體行業
半導體制造過程中的超純水系統、光刻膠過濾、氣體過濾等環節對濾芯的完整性要求高。微小的顆�；蛭⑸镂廴径紩䦟е滦酒瑘髲U。該測試儀的高精度傳感器與穩定的氣路系統能夠檢測到濾芯的微小泄漏，確保超純水的質量符合半導體生產的要求。
（五）實驗室領域
科研機構與質檢實驗室需要對各種新型濾芯、膜材料進行性能評估。該測試儀的預存方案功能與多測試模式支持，能夠滿足實驗室多樣化的測試需求。例如，在膜材料研發過程中，通過起泡點測試與擴散流測試，可分析膜材料的孔徑分布與孔隙率，為材料優化提供數據支持。
七、維護與故障排查
（一）常見故障及解決方法
-
開機無顯示：檢查電源插頭是否插緊，電源開關是否打開；檢查保險絲是否熔斷，若熔斷需更換同規格保險絲；若仍無顯示，聯系技術支持。
-
測試結果偏差大：檢查潤濕液是否與濾膜材質匹配，潤濕是否充分；檢查傳感器是否校準，氣路是否泄漏；檢查測試參數是否設置正確。
-
打印機不工作：檢查紙卷是否安裝正確，打印頭是否有異物遮擋；檢查打印機連接線是否松動；若打印字跡模糊，清潔打印頭。
-
通訊失敗：檢查RS232/USB接口是否連接牢固，無線連接是否正常；檢查通訊參數是否設置正確；若仍無法通訊，聯系技術支持。
-
壓力不穩定：檢查氣源壓力是否符合要求，氣路是否有泄漏；檢查進氣調節閥是否正常工作；清潔壓力傳感器濾網。
（二）定期維護計劃
|
維護項目
|
維護周期
|
維護內容
|
|
外觀清潔
|
每周
|
用干燥軟布擦拭儀器外殼與觸摸屏
|
|
管路檢查
|
每月
|
檢查管路連接是否松動，快速接頭是否磨損
|
|
傳感器校準
|
每半年
|
校準壓力傳感器與流量傳感器
|
|
打印機維護
|
每季度
|
檢查紙卷余量，清潔打印頭
|
|
數據備份
|
每月
|
導出測試記錄與審計追蹤數據
|
八、合規性與標準適配
該測試儀的設計與性能嚴格遵循國內外相關法規與標準要求，確保測試結果的合法性與認可度。
（一）中國藥典要求
儀器滿足2020年頒布的《藥典》中關于濾芯完整性測試的相關規定，支持藥典要求的測試方法（如起泡點法、擴散流法），測試結果符合藥典對濾芯截留性能的評價標準。
（二）藥品生產質量管理規范要求
儀器的權限管理、審計追蹤、數據完整性設計符合藥品生產質量管理規范的相關要求，能夠防止數據篡改，確保測試過程的可追溯性，滿足制藥企業的質量體系認證需求。
（三）FDA 21 CFR Part 11要求
儀器的電子簽名、審計追蹤、權限管理功能滿足美國食品藥品監督管理局21 CFR Part 11的規定，適用于出口到相關市場的藥品生產企業，確保測試數據符合監管要求。
（四）歐盟CE認證
儀器通過歐盟CE認證，符合歐盟相關指令的安全與性能要求，可在歐盟市場銷售與使用，為企業的國際化布局提供支持。
九、結語
濾芯起泡點擴散流完整性測試儀作為無菌生產質量控制的核心設備，其性能與可靠性直接關系到最終產品的質量安全。本文介紹的測試儀通過全面的測試功能、穩定的硬件設計、合規的軟件系統，能夠適用于制藥、生物科技、食品飲料、半導體等多個行業的濾芯完整性檢測需求。隨著工業技術的發展，該測試儀將融合物聯網、大數據等技術，實現遠程監控、智能預警等功能，為生產過程的質量控制提供更加強有力的支持。希望本文的內容能夠為相關行業的技術人員提供有價值的參考，助力提升濾芯完整性檢測的可靠性與效率。
