在現代工業體系中，電工絕緣材料作為保障電力系統、電子設備及家用電器安全穩定運行的關鍵組成部分，其性能優劣直接關系到終端產品的可靠性與使用壽命。隨著電氣設備向高電壓、大功率方向的不斷發展，絕緣材料在復雜電磁環境下的耐受能力面臨著更為嚴峻的考驗。其中，耐電弧性能作為衡量絕緣材料在高電壓、小電流條件下抵抗表面損壞能力的重要指標，成為材料研發、質量控制及產品認證過程中的檢測項目。為了規范試驗方法，統一評價標準，GB/T 1411-2002《干固體絕緣材料耐高電壓、小電流電弧放電的試驗》應運而生。該標準等同采用國際電工委員會（IEC）發布的IEC 61621:1997標準，確保了國內測試方法與水平的一致性�；诖藰藴试O計的計算機控制耐電弧試驗儀，通過自動化控制技術與精密電氣系統的結合，為各類固體絕緣材料提供了穩定、可重復的測試環境。這類設備能夠模擬材料在實際使用中可能遭遇的電弧放電場景，通過計算機系統控制電壓、電流、通斷時間及試驗程序，實時采集并記錄試驗數據，從而科學地評定材料的耐電弧等級。其應用領域覆蓋了電機、電器、家用電器、航空航天、軌道交通等多個行業，適用于塑料、樹脂、絕緣漆、云母、陶瓷、玻璃、絕緣油等多種介質的性能檢測。本文將圍繞GB/T 1411-2002計算機控制耐電弧試驗儀的技術原理、系統構成、功能特點及操作規范進行系統闡述，旨在為相關從業人員提供一份詳盡的技術參考。
一、標準解讀與技術背景
GB/T 1411-2002標準的發布，標志著我國在固體絕緣材料耐電弧性能測試領域邁入了與國際接軌的新階段。該標準替代了1978年發布的舊版標準，在技術內容上進行了多項關鍵性修訂，使得測試方法更加科學、嚴謹，測試結果更具可比性與再現性。理解這些技術差異，是正確使用計算機控制耐電弧試驗儀的前提。
標準的核心在于模擬高電壓、小電流條件下的間歇性電弧放電對絕緣材料表面的侵蝕過程。電弧放電不僅產生局部高溫，導致材料發生熱分解，還會引發電化學腐蝕，最終可能在材料表面形成導電通道，造成絕緣失效。GB/T 1411-2002標準規定了嚴格的試驗程序，通過逐步增加電弧的嚴酷程度，來觀察材料從表面腐蝕到最終失效的全過程。
相較于1978年版本，2002版標準在多個關鍵參數上進行了調整。例如，電弧程序的階段由原來的“1/4通、7/4斷"修改為“1/8通、7/8斷"，這一變化使得初始階段的電弧作用更為緩和，能夠更清晰地觀察到材料在低能量沖擊下的表現。同時，標準對電極的尺寸和重量進行了規范，將電極直徑由φ2.5mm調整為φ2.4mm±0.05mm，電極對試樣的壓力由0.5N±0.05N，電極間距離由6.0mm±0.1mm調整為6.35mm±0.1mm。這些微小的尺寸變化，對于確保試驗結果的準確性至關重要，也對試驗設備的制造精度提出了更高的要求。
此外，標準在結果處理方式上也進行了優化。舊版標準要求在每種材料的試樣上做10次試驗并取平均值，而新版標準修改為至少做5次試驗，并報告中值、最小值。這種統計方式的改變，更能反映材料性能的離散性，避免了異常值對整體評價的過度影響。值得注意的是，標準中也明確指出，該試驗方法主要適用于熱固性材料，對于熱塑性材料，由于其在試驗過程中可能出現較大的結果偏差，其測試結果的意義可能有限。因此，在使用計算機控制耐電弧試驗儀時，操作人員需充分理解標準的適用范圍，正確解讀試驗數據。
二、系統構成與工作原理

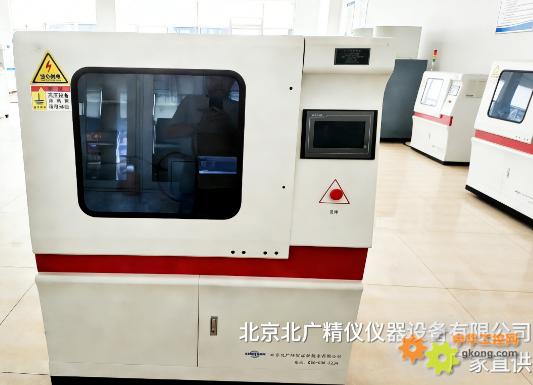

GB/T1411-2002計算機控制耐電弧試驗機是一套集高電壓技術、自動控制技術、精密機械加工及計算機數據處理技術于一體的綜合性檢測系統。其核心目標是嚴格按照GB/T 1411-2002標準要求，復現規定的電弧放電條件，并準確記錄材料的失效時間。
GB/T1411-2002計算機控制耐電弧試驗機設備的電氣系統是其核心動力源。根據標準要求，試驗變壓器的額定次級電壓（開路）應為15kV，額定次級電流（短路）為60mA。計算機控制耐電弧試驗儀通常配置一臺大功率高壓發生器，輸出電壓范圍覆蓋交流0-20kV，以確保在各種負載條件下都能穩定輸出所需電壓。電器容量通常設計為2kVA，能夠滿足長時間連續工作的需求。為了保證試驗的準確性，設備采用了高精度的電壓控制技術，試驗電壓控制誤差優于2%，確保施加在試樣上的電壓值始終處于標準規定的范圍內。
電流控制是另一大技術難點。標準規定了從10mA到40mA的四個電流等級，并且要求在不同試驗階段進行切換。設備通過計算機系統控制高精度的電流調節電阻器，實現對電弧電流的設定。電流控制精度優于±10%，電流測試精度優于±1.5%，能夠實時監測并顯示回路中的實際電流值。為了抑制電弧電路中可能產生的寄生高頻干擾，設備內部還集成了專門的抑制電阻器和空芯電感器，確保電弧形狀的穩定，避免高頻分量對試驗結果的干擾。
計算機控制系統是整臺設備的“大腦"。它取代了傳統設備中繁雜的人工操作和機械計時，通過軟件程序控制整個試驗流程。操作人員只需在計算機界面上設置好試驗參數，如電壓、電流等級、通斷時間等，系統便會自動執行試驗程序。在試驗過程中，計算機實時采集電壓、電流、時間等數據，并以曲線或數字的形式直觀顯示在屏幕上。當試樣發生失效時，系統能夠自動識別電流突變信號，立即切斷高壓輸出，并鎖定失效時間。這種自動化控制方式，不僅大大減輕了操作人員的勞動強度，更重要的是消除了人為因素對試驗結果的影響，提高了測試的重復性和再現性。
三、核心性能參數詳解
本章節將完整列出耐電弧試驗機的各項關鍵技術指標。這些參數是設備滿足標準要求、保證測試結果有效性的基礎，也是用戶在選型與驗收時的重要依據。
輸入電壓：交流 220 V
輸出電壓：交流 0--20 KV
電器容量：2 KVA
試驗方式：間歇電弧，連續電弧
試驗電流：10MA-20MA-30MA-40MA可選
試驗電壓控制誤差：優于2％
電弧通斷時間誤差：<5ms
試驗電壓連續可調：0--20 KV
電流控制精度：優于±10%
電流測試精度：優于±1.5%
電流對試驗壓力：0.5±0.05N
電極規格：不銹鋼板狀電極 25.4mm12.7mm0.15mm；鎢鋼電極 ￠2.4mm*70mm；電極配置角110度；電極重量：50G
電極距離：6.35±0.1mm(可調)
安全防護措施：超壓保護、過流保護、短路保護、安全門開啟保護、軟件誤操作保護
四、試驗程序與失效判定
GB/T 1411-2002標準規定了一套嚴謹?shù)脑囼灣绦颍嬎銠C控制耐電弧試驗儀通過編程將這一程序固化于系統之中，確保每一次試驗都遵循相同的步驟。整個試驗過程分為多個階段，電弧的嚴酷程度逐級遞增，以檢驗材料在不同能量沖擊下的耐受能力。
試驗開始前，需將制備好的試樣放置于試驗箱內，調整電極間距至6.35mm±0.1mm，并確保電極以0.5N±0.05N的力無約束地靜置于試樣表面。試驗通常從較低的電流等級開始，按照預設的通斷時間進行間歇性放電。根據標準及設備功能描述，典型的試驗過程包含以下幾個關鍵階段：
階段為低能量間歇電弧沖擊。此時弧電流為10mA，通斷時間為1/4秒通、7/4秒斷，持續時間為60秒。這一階段主要觀察材料在低能量電弧作用下的表面腐蝕情況。隨后的第二、第三階段，通斷時間模式保持不變，但累計試驗時間分別增加至120秒和180秒，以考察材料在長時間低能量沖擊下的性能穩定性。
第四階段為連續電弧試驗的開端。此時電弧由間歇變?yōu)檫B續導通，電流仍維持在10mA，持續60秒。此后，試驗進入嚴酷程度更高的階段，電流等級逐級提升至20mA、30mA和40mA，每個等級均持續60秒的連續電弧放電。
失效判定是試驗的最終環節，也是決定試驗結果的關鍵。根據標準定義，當被試材料內形成導電通道時，即認為材料已經失效。在實際操作中，這通常表現為回路電流發生突變，或者在切斷電弧后材料繼續燃燒。計算機控制系統會實時監測回路狀態，一旦檢測到失效信號，便會立即切斷高壓電源，并記錄下從試驗開始到失效發生的總時間，即為該試樣的耐電弧時間。
值得注意的是，標準中描述了四種常見的失效類型：一是無機電介質因高溫而暫時導電，冷卻后恢復絕緣；二是有機復合物突然起火但未形成明顯導電通道；三是因漏電起痕形成類似金屬絲的導電線路；四是表面碳化直至形成導電層。計算機控制耐電弧試驗儀通過高靈敏度的傳感器，能夠準確捕捉這些不同類型的失效瞬間，確保數據的真實有效。
五、電極系統與試樣制備
電極系統作為直接與試樣接觸、產生電弧的關鍵部件，其材質、形狀及安裝狀態直接影響試驗結果的準確性。GB/T 1411-2002標準對電極有著極其嚴格的規定，計算機控制耐電弧試驗儀必須配備符合標準要求的電極組件。
標準推薦使用直徑為2.4mm±0.05mm的鎢棒作為電極材料。鎢具有高熔點、耐腐蝕、不易變形的特性，能夠保證在長時間電弧燒蝕下仍保持穩定的幾何形狀。電極需經研磨拋光，形成與軸線夾角為30°±1°的平橢圓面。兩個電極應安裝在同一垂直面內，且與水平方向傾斜35°±1°，使得兩電極軸間夾角保持在110°±2°。這種特定的角度設計，旨在確保電弧能夠緊密貼合試樣表面，形成穩定的放電路徑。
在實際應用中，為了適應不同類型的材料測試，設備通常會配置多套電極。例如，除了標準的鎢鋼電極外，還可能配備不銹鋼板狀電極（規格為25.4mm12.7mm0.15mm），用于特定材料的測試需求。電極的維護也是保證試驗質量的重要環節。每一次試驗后，必須使用蘸有或的紙巾清洗電極，去除殘留的燃燒產物。如果電極表面出現毛刺或粗糙邊緣，必須進行重新削尖，以確保其幾何形狀符合標準要求。
試樣的制備同樣不容忽視。標準要求試樣厚度為3mm+0.8mm，對于薄片材料，需要將其緊密疊合至推薦厚度。試樣表面應平整、清潔，無粉塵、濕氣和指印。試驗前，試樣需在標準大氣條件（23℃±2℃，50%±5%相對濕度）下至少狀態調節24小時。正確的試樣制備和電極維護，是獲得穩定、可靠試驗數據的基礎。
六、安全防護與操作規范
耐電弧試驗涉及高電壓和大電流，操作過程中存在一定的安全風險。因此，GB/T 1411-2002計算機控制耐電弧試驗儀在設計時，將安全防護作為首要考慮因素。設備集成了多重硬件與軟件保護機制，構建了安全防護體系。
在硬件層面，設備配備了超壓保護、過流保護和短路保護電路。當輸出電壓、電流超過設定安全閾值，或回路發生短路時，保護電路會立即動作，切斷高壓輸出，防止設備損壞和事故發生。安全門開啟保護功能確保了只有在試驗箱門關閉的情況下，高壓才能施加于電極上，有效保護了操作人員的人身安全。
在軟件層面，系統內置了誤操作保護邏輯。計算機控制系統會實時監控設備運行狀態，一旦檢測到異常指令或非正常操作流程，系統會自動鎖定，并提示錯誤信息，防止因人為誤操作引發危險。此外，試驗箱本身設計為不通風的密閉結構，能夠防止試驗過程中產生的煙霧或氣體外泄，保護實驗室環境。
標準的操作流程是保證安全和試驗結果準確的前提。操作人員在進行試驗前，應仔細檢查設備狀態，確認電極間距、壓力符合要求，氣路連接正常。試驗過程中，操作人員應佩戴防紫外線眼鏡或使用紫外線遮護板，避免電弧光對眼睛造成傷害。試驗結束后，應及時切斷電源，清理試驗箱內的殘留物，并對電極進行必要的維護。
七、應用領域與行業價值
GB/T 1411-2002計算機控制耐電弧試驗儀憑借其標準化的測試方法和可靠的測試數據，在多個工業領域發揮著重要作用。它是材料研發、質量控制及產品認證過程中的工具。
在電工電器行業，它是評定電機、電器和家用電器所用絕緣材料性能的核心設備。無論是電機的絕緣槽楔、電器開關的滅弧罩，還是家用電器的絕緣支架，都需要通過耐電弧試驗來驗證其在長期運行中的可靠性。通過測試，研發人員可以篩選出耐電弧性能更優的材料，優化產品設計，提高產品的安全等級。
在高分子材料行業，該設備是塑料、樹脂、絕緣漆等原材料質量控制的重要手段。材料生產商可以通過耐電弧試驗，評估不同配方對材料耐電弧性能的影響，指導配方改進。例如，通過添加特定的無機填料或阻燃劑，可以顯著提高材料的耐電弧等級。計算機控制的自動化測試方式，使得大批量樣品的快速篩選成為可能，極大地提高了研發效率。
在航空航天、軌道交通等制造領域，對絕緣材料的性能要求更為苛刻。這些領域使用的材料往往需要在環境下保持穩定的絕緣性能。耐電弧試驗能夠模擬材料在高電壓沖擊下的表現，為這些關鍵領域的材料選型提供科學依據。此外，在科研院所和第三方檢測機構，該設備也是進行材料基礎研究、標準制定及產品認證檢測的重要平臺。
八、結果分析與報告撰寫
試驗的最終目的是獲得準確、有效的數據，并據此對材料性能做出科學評價。GB/T 1411-2002標準對試驗結果的處理和報告內容有著明確要求。計算機控制耐電弧試驗儀通常配備的數據分析軟件，能夠自動生成符合標準要求的試驗報告。
根據標準規定，對同一種材料進行試驗時，至少需要測試5個試樣。軟件會自動計算并顯示每個試樣的失效時間（秒）。試驗報告的核心數據包括5次試驗結果的中值、最小值。相比于簡單的平均值，這種統計方式更能反映材料性能的真實分布情況。例如，如果一個材料的5次試驗結果分別為174s、178s、182s、185s、190s，其耐電弧等級為178s（中值）。標準特別指出，耐電弧時間在178s與182s之間，和在174s與178s之間存在顯著差異，因為材料往往在電弧嚴酷程度發生變化的瞬間發生失效。
除了核心數據外，一份完整的試驗報告還應包括被試材料的鑒別信息（如名稱、牌號、厚度）、試驗前的清洗和狀態調節細節、觀察到的特殊現象（如燃燒、軟化、碳化等）以及試驗所依據的標準號。計算機軟件通常允許用戶自定義報告模板，將這些信息整合在一起，并支持導出為PDF或Excel格式，方便存檔和分享。
在分析試驗結果時，操作人員還需關注材料的失效模式。是表面碳化導致的導電，還是漏電起痕形成的導電通道，亦或是材料的燃燒失效不同的失效模式反映了材料在耐電弧性能上的不同短板，為材料的后續改進提供了方向。例如，對于容易發生表面碳化的材料，可以考慮添加抗碳化劑或改變表面處理工藝；對于容易發生漏電起痕的材料，則需要提高其耐漏電起痕指數（CTI）。
九、維護保養與常見問題
為了保證設備長期穩定運行，維持測試數據的準確性，定期的維護保養是的。計算機控制耐電弧試驗儀的維護工作主要集中在電氣系統、機械結構和試驗箱體三個方面。
電氣系統的維護重點在于保持高壓部件的清潔和干燥。應定期檢查高壓發生器、變壓器及連接線纜，確保無灰塵堆積和油污侵蝕。如果發現絕緣性能下降或出現異常放電現象，應及時進行清潔和干燥處理。同時，應定期校準電壓表和電流表，確保測量精度符合標準要求。
機械結構的維護主要涉及電極裝置和升降機構。應定期檢查電極的磨損情況，一旦發現電極變形或表面粗糙，必須立即進行修整或更換。同時，要確保電極臂的轉動靈活，無卡滯現象，以保證電極對試樣的壓力穩定在0.5N±0.05N。對于升降機構，應定期加注潤滑油，保持其運行順暢。
試驗箱體的清潔是日常維護的重要工作。每次試驗后，應及時清理箱體內的煙塵和試樣殘留物，特別是電極支架和觀察窗部位，以免影響下次試驗的觀察效果和電氣性能。如果設備長時間不使用，應使用防塵罩將其覆蓋，并放置在干燥通風的環境中。
在使用過程中，操作人員可能會遇到一些常見問題。例如，電弧不穩定、電流波動大，這可能是由于電極表面污染或間隙調整不當造成的，應重新清洗和調整電極。如果設備無法啟動，應檢查安全門是否關好、急停按鈕是否復位、電源連接是否正常。對于計算機系統出現的軟件故障，可以嘗試重啟計算機或重新安裝軟件驅動。如果問題依然無法解決，應及時聯系設備供應商的技術支持。
十、總結
耐電弧試驗儀是現代材料檢測實驗室中的重要設備。它以國家標準為依據，融合了計算機控制技術與精密的電氣工程設計，為固體絕緣材料的耐電弧性能測試提供了科學、規范、高效的解決方案。從電機電器到航空航天，從原材料研發到產品質檢，其應用價值貫穿于工業生產的各個環節。通過深入理解標準內涵，熟練掌握設備操作，嚴格遵守安全規范，并注重日常維護保養，我們能夠充分發揮這臺設備的性能，獲得準確可靠的試驗數據，為材料性能的提升和產品質量的保障提供堅實的技術支撐。隨著科技的不斷進步，這類設備也將持續演進，向著更高精度、更強智能化、更優安全性的方向發展，為材料科學的進步貢獻更大的力量。
