一、行業背景與技術演進：從傳統硫化儀到現代智能測試系統
在橡膠與塑料工業的漫長發展歷程中，材料性能的檢測手段始終伴隨著生產工藝的進步而不斷革新。硫化作為橡膠加工過程中的核心環節，直接決定了產品的物理機械性能、耐久性以及化學穩定性。因此，對硫化過程進行監控與測定，一直是行業內技術人員關注的焦點。
早期的橡膠測試主要依賴于有轉子硫化儀。這類設備通過一個在膠料中旋轉的轉子來傳遞扭矩，從而測量膠料在硫化過程中的剪切模量變化。然而，隨著材料科學的不斷發展，特別是新型合成橡膠、熱塑性彈性體以及發泡材料的廣泛應用，傳統有轉子硫化儀逐漸暴露出一些局限性。例如，轉子與密封圈之間的摩擦力會影響測試數據的準確性，且在測試某些粘度極高或含有特殊填料的膠料時，容易出現打滑或卡死現象。
為了解決這些問題，無轉子硫化儀應運而生，并迅速成為行業主流。與傳統設備不同，無轉子硫化儀取消了轉子結構，改為通過上下模腔的相對振蕩來對膠料施加剪切力。這種設計不僅消除了轉子摩擦帶來的誤差，還大大提高了測試的靈敏度和重復性。GB/T16584-1996《橡膠—用無轉子硫化儀測定硫化特性》國家標準的頒布，標志著我國在該領域的測試方法上與國際接軌，也為相關設備的制造與檢驗提供了依據。

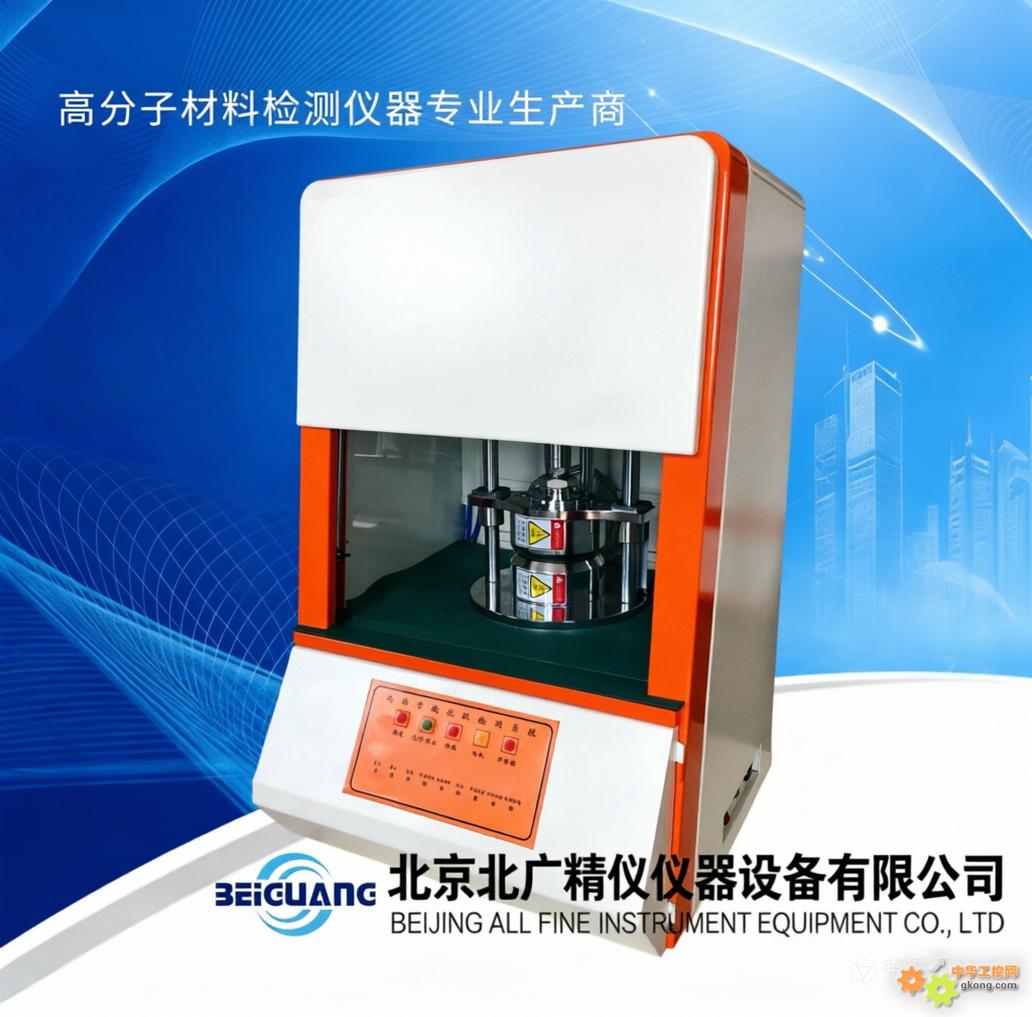

GB/T16584-1996橡塑無轉子發泡硫化測試儀BL-200正是基于這一技術背景研發而成。它不僅嚴格遵循GB/T16584-1996標準進行設計與制造，還兼容ISO6502國際標準及ASTM D5289等國外先進標準。這意味著，使用該設備獲得的測試數據不僅在國內具有法律效力，在國際技術交流與貿易往來中也同樣被認可。對于致力于提升產品質量、拓展國際市場的企業而言，這無疑是一項重要的技術保障。
二、核心性能參數：構建測試的物理基礎
任何精密儀器的性能，都體現在其核心參數上。BL-200型測試儀通過一系列精心設計的技術指標，構建起了一套穩定、可靠的測試環境。以下是該設備的關鍵性能參數，這些數據是理解其工作原理與應用范圍的基礎。
-
測溫范圍：0℃－200℃。這一寬泛的溫度區間覆蓋了絕大多數橡膠與塑料材料的硫化溫度需求，無論是低溫硫化的特種橡膠，還是高溫硫化的工程塑料，都能在此范圍內找到合適的測試條件。
-
測溫與控溫精度：均≤±0.3℃。溫度是影響硫化反應速率的關鍵因素，微小的溫度波動都可能導致測試結果的巨大偏差。該設備采用高精度傳感器與智能PID控制算法，確保了腔內溫度的均勻與穩定，其精度指標優于一般同類產品。
-
溫度分辨率：0.1℃。高分辨率使得儀器能夠捕捉到溫度的微小變化，為研究硫化反應的熱動力學提供了精細的數據支持。
-
力矩量程：提供0－10N.m與0－20N.m雙量程選擇。這種設計兼顧了低粘度膠料與高填充膠料的測試需求，擴大了設備的應用范圍。
-
力矩解析度：0.001N.m。極高的解析度保證了儀器能夠敏銳地感知膠料在硫化過程中極其微弱的扭矩變化，從而繪制出平滑、真實的硫化曲線。
-
模腔頻率與振幅：頻率為1.7Hz（即100cpm），振幅提供±0.5º與±1º兩種規格。這一參數組合符合標準要求，能夠模擬實際加工過程中的剪切條件，確保測試結果的代表性。
-
試料體積：約5 cm³。較小的試樣用量不僅節約了測試成本，也便于進行多批次、多配方的快速篩選。
-
電源與功率：AC220V±10%，50/60Hz，功率1KW。標準的電源配置使其能夠適應大多數實驗室的供電環境。
-
氣壓需求：0.46MPa（4.6kg/cm²）。穩定的氣壓是保證模腔閉合與密封的關鍵，用戶需自備氣源以確保測試過程的順利進行。
-
三、技術深度解析：BL-200型測試儀的系統架構與創新設計
在了解了核心參數之后，我們有必要深入設備內部，探究其背后的技術實現原理。BL-200型測試儀并非簡單的機械結構堆砌，而是一個集成了精密機械、電子控制、計算機軟件與熱力學控制的復雜系統。
1. 控制系統：從PID調節到計算機集成
設備的控制核心采用了先進的計算機控制系統與智能數字式溫控儀表相結合的方案。在溫度控制方面，系統實時自動調整PID（比例-積分-微分）控制參數。PID控制是一種經典的反饋控制算法，通過不斷比較設定值與實際值的偏差，并計算出的控制量輸出給加熱元件，從而實現高精度的溫度穩定。SSR（固態繼電器）的引入則進一步提高了開關頻率與控制平滑度，延長了加熱管的使用壽命。
在數據處理方面，計算機通過接口板進行高速數據采集，采樣頻率足以捕捉到扭矩的瞬時變化。專用的測試軟件不僅負責數據的實時顯示與曲線繪制，還集成了強大的數據處理功能。用戶可以通過軟件界面輕松實現曲線的放大、比較、平移與標注，甚至可以將多條不同條件下的硫化曲線疊加顯示，直觀地分析配方或工藝參數變化對硫化特性的影響。
2. 機械結構：密閉與開放的雙重選擇
GB/T16584-1996橡塑無轉子發泡硫化測試儀BL-200在模腔結構設計上提供了兩種方案，以適應不同的測試需求：
-
密閉型模具（M2000FA）：這種設計采用密封圈隔絕模心與外框，上下模可以實現完全密閉。它特別適合于測定常規橡膠的硫化特性，能夠有效防止膠料在高溫高壓下的溢出，確保測試數據的準確性。
-
開放型模具（2000F）：與密閉型不同，開放型模具允許用戶自由地調整上下模之間的間隙。這種設計對于研究膠料的流動性、發泡過程中的體積膨脹以及某些需要觀察表面變化的特殊測試具有重要意義。
3. 傳感與驅動：伺服電機與高精度傳感器的協同
驅動系統采用了步進電機或伺服電機（Servo Motor）驅動方式。相比傳統的機械傳動，伺服電機具有響應速度快、控制精度高、運行平穩等優點。它能夠控制模腔的振蕩頻率與振幅，確保剪切力的穩定施加。
在力矩測量端，高精度扭矩傳感器是整個系統的“眼睛”。它將膠料抵抗剪切的阻力轉化為電信號，并經過放大與模數轉換后傳輸給計算機。0.001N.m的解析度意味著，即使膠料內部發生了極其微弱的交聯反應，也能被傳感器敏銳地捕捉到，從而在硫化曲線上留下清晰的痕跡。
四、應用場景分析：從研發到質控的全方位覆蓋
BL-200型測試儀的應用范圍并限于簡單的“測硫化時間”，它在現代企業的研發、生產與質量控制環節中扮演著多重角色。
1. 配方研發與優化
在新材料研發階段，技術人員需要不斷調整硫化劑、促進劑、填充劑等組分的比例，以尋求的性能平衡。BL-200可以快速提供不同配方下的硫化曲線（MH、ML、TS1、TC90等關鍵參數），幫助研發人員判斷配方的合理性，篩選出硫化速度快、交聯密度高、焦燒時間安全的優選方案。
2. 生產過程質量控制
在生產線末端，通過定期取樣測試，可以監控每一批次膠料的硫化特性穩定。如果發現TS1（焦燒時間）或TC90（正硫化時間）出現異常波動，可以及時追溯原材料或混煉工藝的問題，防止不合格品流入下一道工序。
3. 發泡材料的特殊應用
對于發泡橡膠制品，硫化與發泡是兩個同時進行且相互競爭的過程。硫化過快可能導致發泡不足，產品密度大；硫化過慢則可能導致發泡過大，產品結構疏松甚至塌陷。BL-200提供的發泡過程監測功能，可以同步記錄膠料的扭矩變化（反映硫化程度）與模腔壓力或高度變化（反映發泡程度），為優化發泡配方與硫化工藝提供了無可替代的數據支持。
五、選購與使用指南：如何發揮設備的效能
對于計劃采購或已經使用該類設備的用戶，以下幾點建議或許能幫助您更好地發揮其效能。
1. 明確測試需求
在選購前，應明確主要測試的材料類型。如果是常規橡膠，標準配置即可滿足；如果涉及發泡材料或高粘度膠料，建議選擇開放型模具或更大扭矩的配置。
2. 關注軟件兼容性
現代測試越來越依賴于數據的分析與管理。確認測試軟件支持常用的操作系統（如Windows 10/11），以及能導出Excel、PDF等通用格式的報告，對于后續的數據歸檔與報告編寫至關重要。
3. 日常維護與保養
-
清潔模腔：每次測試結束后，應及時清理模腔內的殘留膠料，防止積碳影響導熱效率與測試精度。
-
檢查密封圈：對于密閉型模具，定期檢查密封圈的磨損情況，發現老化或破損應及時更換，以免漏膠損壞傳感器。
-
校準儀器：建議每年進行一次專業的溫度與扭矩校準，確保測試數據的長期可靠性。
六、總結
綜上所述，GB/T16584-1996橡塑無轉子發泡硫化測試儀BL-200不僅僅是一臺簡單的檢測設備，它是連接材料科學理論與工業生產實踐的橋梁。通過溫度控制、靈敏的扭矩傳感與智能化的數據處理，它將橡膠硫化這一復雜的化學反應過程轉化為直觀、量化的曲線與數據。這些數據是企業進行配方研發、工藝優化、質量控制乃至失效分析的重要依據。
