引言：熱膨脹性能測試的工業價值與技術演進

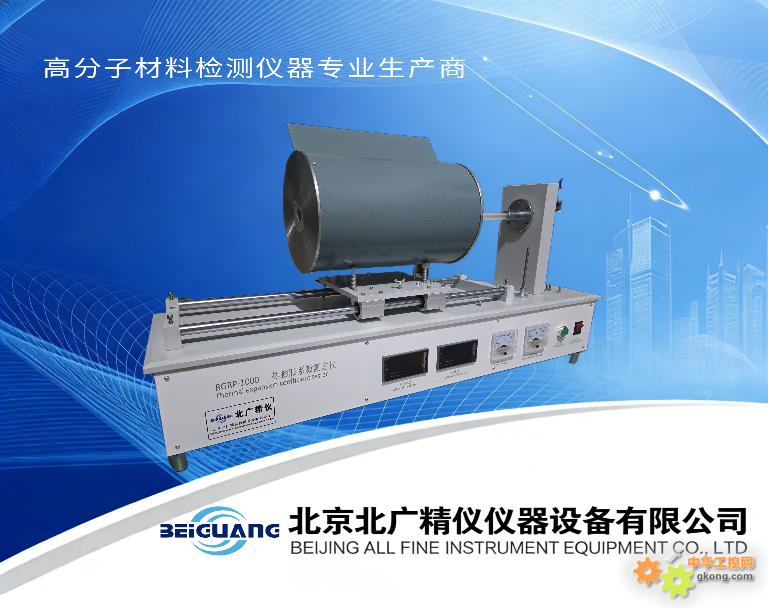

在現代材料科學與工業生產體系中，熱膨脹系數是衡量材料熱力學穩定性的核心指標之一。無論是高溫窯爐內襯的耐火制品、航空航天領域的特種陶瓷，還是電子顯示行業的精密玻璃，其受熱環境下的尺寸變化特性直接關系到產品的安全性與使用壽命。針對這一需求，符合GB/T7320-2018《耐火制品熱膨脹試驗方法》的專用檢測設備——GB/T7320-2018熱膨脹系數測定儀（真空膨脹儀），已成為材料研發、質量控制與生產驗證環節的關鍵工具。
一、GB/T7320-2018標準的核心要求與檢測意義
（一）標準適用范圍與行業背景
GB/T7320-2018是針對耐火制品熱膨脹性能測試的專項國家標準，其技術內容覆蓋了致密定形耐火制品、不定形耐火材料及相關無機非金屬材料的高溫尺寸穩定性測試。標準明確要求，測試過程需在可控氣氛環境下進行，以排除氧化、揮發等因素對膨脹數據的干擾，這對設備的溫控精度、氣氛調節能力與測量穩定性提出了嚴格規范。
（二）標準對檢測設備的關鍵規定
-
溫度控制范圍：需覆蓋室溫至1000℃以上，滿足絕大多數耐火材料的焙燒測試需求；
-
升溫速率可調性：支持多階段升溫程序，適應不同材料的相變特征分析；
-
位移測量精度：需達到微米級分辨率，確保微小膨脹量的準確捕捉；
-
氣氛環境控制：支持空氣、惰性氣體及真空環境，模擬實際工業工況；
-
數據處理要求：需自動記錄溫度-膨脹量曲線，并計算平均線膨脹系數與瞬時膨脹系數。
二、真空膨脹儀的技術原理與系統設計
（一）熱膨脹測量的物理基礎
材料的熱膨脹本質是其內部原子熱振動加劇導致的宏觀尺寸變化。通過高精度位移傳感器實時監測試樣在升溫過程中的長度變化，結合溫度數據即可計算出線膨脹系數（α）：
α=L01⋅ΔTΔL
其中，L0為試樣初始長度，ΔL為溫度變化ΔT下的長度增量。（二）設備整體架構設計
-
加熱系統：采用高溫電阻爐結構，發熱元件選用硅碳棒，確保1400℃工況下的穩定供熱；
-
真空與氣氛控制系統：集成真空泵與密封裝置，可實現0.1MPa真空度及惰性氣體保護，避免高溫氧化干擾；
-
位移傳感系統：配置高精度光柵測微傳感器，通過直線軸承傳動實現無摩擦位移傳遞；
-
冷卻與防護系統：爐體采用多層隔熱結構與風冷散熱設計，保障設備長期運行穩定性；
-
數據采集與控制系統：通過計算機接口連接專用軟件，實現全流程自動化測試與數據分析。
（三）關鍵技術創新點
-
自動補償算法：內置溫度漂移補償模型，消除爐體自身熱變形對測量結果的影響；
多標樣校準機制：支持石英、剛玉等標準物質校準，確保不同實驗室間的數據一致性；
柔性試樣適配：兼容方形與圓形試樣，尺寸范圍覆蓋2~15mm截面、20~150mm長度。
三、核心性能參數
1、爐溫:1400℃。
2、升溫速度0-30度/分可調，微電腦程序控溫，控溫精度±1℃。
3、計算機自動計算膨脹系數、體膨脹系數、線性膨脹量，急熱膨脹。
4、變形測量采用高精度光柵測微傳感器，測量量程范圍:±12.7mm，分辨率:0.1μm，精度0.2μm，自動校正量程。膨脹值測量量程范圍大，試樣調整范圍增大。
5、自動記錄、存儲、打印數據，打印溫度-膨脹系數曲線，溫度間距自由設定，最小間距1℃。
6、自動計算補償系數并自動補償，也可人工修正。
7、試樣范圍:(2~15)x(2~15)x(20~150)mm，方形/圓形均可測量�？蓪υ嚇臃謩e進行氣氛保護，可抽真空，真空度0.1MPa，配備真空泵;
8、儀器配有標準計算機接口，可與通用計算機相聯，所有試驗操作均計算機界面完成，操作方便易學并提供全套軟件。
9、測試架材質:剛玉。
10、發熱元件:硅碳棒;
11、采用高性能直線軸承傳動，實現膨脹值無磨擦傳遞，傳動精度及重復性。
12、系統測量誤差:±0.1~0.5%
13、電源電壓:220V±10%，2KW;
14、提供數據處理和控制系統1套，配置不低于8G內存、256固態硬盤、21.5英寸顯示器，并提供全套軟件。
四、設備配置清單
含膨脹儀主機壹臺，軟件壹套，石英標樣壹個，剛玉標樣壹個，真空密封裝置壹套，真空泵壹臺，聯想臺式電腦壹臺。
五、多行業標準適配與應用場景
（一）耐火材料行業
致密定形耐火制品：測試鎂磚、高鋁磚、硅磚等在煉鋼爐、水泥窯中的高溫體積穩定性；
不定形耐火材料：分析澆注料、噴涂料的烘烤膨脹特性，優化施工養護工藝；
隔熱耐火材料：評估輕質保溫材料的導熱與膨脹匹配性，提升窯爐節能效率。
（二）無機非金屬材料領域
-
陶瓷材料：依據GB/T3810.8-2016，測定瓷磚、電子陶瓷的線性熱膨脹，控制燒結變形；
-
玻璃與釉料：符合GB/T16920-2015，分析玻璃轉變溫度（Tg）前后的膨脹行為，優化配方設計；
-
石墨材料：參照GB/T3074.4-2016，測試石墨電極的熱膨脹系數，保障電解冶煉過程的安全性。
（三）科研與質檢機構
-
新材料研發：支持復合材料、功能陶瓷等新型材料的熱匹配性研究；
-
進出口檢驗：提供符合國際標準的檢測報告，助力產品合規認證；
-
失效分析：通過膨脹曲線異常點診斷材料內部缺陷（如微裂紋、相變不均）。
六、操作流程與數據解析
（一）標準化測試步驟
-
試樣制備：按標準要求加工試樣，確保端面平整度與尺寸公差；
-
設備校準：使用石英標樣進行全溫區校準，驗證系統測量誤差；
-
裝樣與密封：將試樣置于剛玉測試架，啟動真空泵并充入保護氣體；
-
程序升溫：根據預設曲線升溫，實時采集溫度與位移數據；
-
數據分析：軟件自動生成膨脹系數曲線，支持多組數據對比與導出。
（二）典型數據解讀
-
膨脹曲線特征：正常材料表現為平滑上升趨勢，相變點處出現拐點；
-
膨脹量：反映材料高溫下的不可逆體積變化，是耐火制品的重要質量指標；
-
重復性驗證：同批次試樣測試偏差應小于0.5%，體現設備穩定性。
七、設備維護與技術支持
（一）日常維護要點
-
爐膛清潔：定期清理爐內氧化物粉塵，避免污染發熱元件；
-
傳感器保養：保持光柵尺清潔，防止灰塵影響測量精度；
-
真空系統檢查：定期更換真空泵油，確保密封性能；
-
軟件升級：及時更新數據處理算法，獲取功能支持。
（二）常見故障排查
|
故障現象
|
可能原因
|
解決方法
|
|
升溫速率不穩定
|
硅碳棒老化
|
更換發熱元件
|
|
位移數據跳變
|
傳感器信號干擾
|
檢查接地與屏蔽線路
|
|
真空度不足
|
密封圈磨損
|
更換真空密封件
|
八、行業技術發展趨勢
（一）智能化升級方向
-
AI數據分析：引入機器學習算法，自動識別膨脹曲線特征點與異常數據；
-
物聯網集成：支持遠程監控與數據共享，實現實驗室數字化管理；
-
多場耦合測試：結合熱重、差熱分析，提供材料綜合熱性能評價。
（二）極限工況拓展
-
超高溫測試：開發1600℃以上機型，滿足陶瓷與復合材料需求；
-
原位觀察功能：集成高溫顯微鏡，實時觀測試樣微觀結構演變；
-
動態熱機械分析：拓展至交變溫度環境下的動態膨脹性能測試。
結語
GB/T7320-2018熱膨脹系數測定儀（真空膨脹儀），通過高精度溫控、真空保護與智能數據處理技術的融合，為材料熱穩定性評價提供了可靠解決方案。隨著制造業向高質量發展轉型，該類設備在新能源、電子信息、航空航天等新興領域的應用將持續深化，成為推動材料創新的重要技術支撐。
