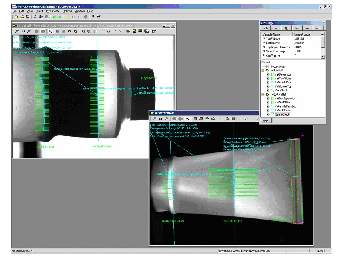

工件是圓形的半透明的塑料軟管，170mm 長（包含瓶蓋）。軟管里可能有兩種液體,，在距頂端1/3的處分離，在分離處的軟管的直徑是50mm。底部是經過熱密封的，并且有壓紋，底部的密封寬度是75mm。底部的液體是金色半透明的，頂部的液體是褐色不透明的。要檢測5項內容：1液面有沒有分離 2 上部的液位 3 下部的液位 4 瓶蓋是否缺失 5 是否正確密封 檢測截屏在第二頁和第三頁

使用NetSight II 系統（Sherlock 軟件）做測試。為了和工藝流程相匹配，使用了兩個相機，因?yàn)檐浌艿纳喜亢拖虏吭诓煌�的工位才分別可見，它們會同時被觸發，在不同的工位采集圖像。檢測的工位要盡可能的靠近以便把兩個檢測工位的產品聯系起來，次像素的檢測精度不是主要問題，因?yàn)闄z測本身就是識別檢測。

5種檢測結果分別保存在以下變量里 TopFillLevel, BotFillLevel, SeamContinuity 和CapPresent，

TopAngleDifference.



 相機 1，下半部分

相機

JAI CV-A11

鏡頭

標準 Tamron 16mm 鏡頭 無連接環

光源

從距離 ≈ 240mm的地方用Fostec 線光源照射軟管的黑色表面

工作距離

鏡頭到工件的距離 ≈ 460mm

視野范圍 ≈ 140mm X 105mm

像素尺寸≈ 0.21875 mm

相機2, 上半部分:

相機:

JAI CV-A11

鏡頭:

標準Tamron 25mm 鏡頭 無連接環

光源

Fostec 背光源, 距離工件≈ 40mm

工作距離:

鏡頭到工件的距離 ≈ 460mm

視野范圍 ≈ 80mm x 60mm

像素尺寸≈ 0.125 mm
