海為PLC與ACS550在150M/MIN衛生紙機傳動系統上的應用
海拉爾晨鳴紙業 劉波
一．衛生紙機器的組成：
衛生紙機由網前箱、網部、壓榨、大缸、卷取五大部分組成，漿料通過上漿泵送至網前箱，通過網部成型后，進入壓榨脫水，通過大缸烘干，然后由卷取的冷缸完成收取成型紙頁。
紙機系統組成
由于車速比較低，網部、壓榨、大缸共用一個傳動點，卷取機使用一個傳動點，由統一的速度鏈來協調兩分部之間的速度，每個傳動點具有微升、微降、爬行、運行、正點、反點等功能。
二．電氣控制系統組成：
海為PLC Haiwell系列PLC是一款通用型高性價比的小型可編程控制器，產品廣泛應用于造紙、塑料、包裝、紡織、食品、醫療、制藥、環保、市政、印刷、建材、電梯、中央空調、數控機床等領域的系統和控制設備。 S系列可編程控制器除自身帶有各種外設接口（開關量輸入、開關量輸出、模擬量輸入、模擬量輸出、高速計數器、高速脈沖輸出通道、電源、通信端口等）外，還可擴展各種類型的擴展模塊，進行靈活的配置。HaiwellHappy編程軟件簡介 Haiwell PLC的編程軟件名稱為HaiwellHappy編程軟件，是一款符合IEC 61131-3規范的PLC編程軟件， 用于Haiwell 系列PLC的編程，它支持LD（梯形圖）、FBD（功能塊圖）和IL（指令表）三種編程語言。HaiwellHappy編程軟件可運行于Windows98/200x/XP操作系統環境下。鑒于海為PLC的通訊功能強大、硬件性能可靠，所以本紙機選用了海為PLC做為控制中心，系統組成如下：海為E系列PLC一支、ACS550變頻器一臺、ACS350變頻器一臺、小型觸摸屏一支。
控制系統組成

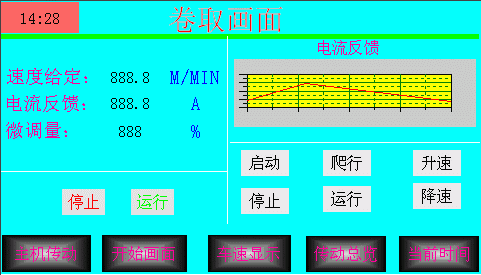

卷取操作畫面

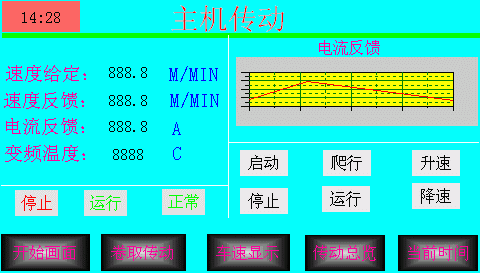

主機畫面
三．控制原理：
通過海為E系列PLC自帶的RS232端口完成了PLC跟人機屏的通訊、通過海為自帶的RS485端口完成了與ACS550變頻器的通訊，只需要一條指令就完成了通訊任務，沒有必要去關心復雜的中斷控制、通訊沖突等問題。為節約成本，卷取的變頻器沒有選擇ACS550，而是選用了具有同樣控制性能的ACS350變頻器，通過ACS550變頻器的AI、AO、DI、DO來完成了與ACS350變頻器的信息交換，而不需要單獨購買FMBA-MODBUS 通訊卡。紙機的速度鏈以及各種控制動作全部在海為PLC中完成。
三．結束語：
由于采用了海為PLC，編程簡單、成本低廉、系統穩定可靠，本系統已經在海拉爾晨鳴紙業小型衛生紙造紙機使用半年，從未出過任何問題，使用效果良好。
|
