應用背景 |
隨著CDMA/GPRS網絡技術的逐步成熟，無線數據相關應用已經成為當前的熱點應用，特別是對于電力、電信、石油、水利、地質、和交通行業中場所不固定的應用場合，由于有線網絡的架設收到種種條件的限制，采用基于CDMA/GPRS的無線網絡技術，具有無可比擬的優勢。
北京恒頤www.hyesco.com作為專業的嵌入式應用開發商和方案提供商，針對行業用戶的不同需求，提供高性價比的系統設計，幫助用戶實現最優的無線數據采集、傳輸、監控解決方案。 |
|
應用場合 |
基于CDMA/GPRS技術的無線數據采集、傳輸、監控可用于如下應用場合：
電力、自來水、煤氣、油井集中監控、遠程抄表與收費系統；
銀行無線發卡、ATM遠程監控、POS等；
稅收、水利、公共安全、公共交通等實時信息查詢系統；
銀行、證券、保險等機構的數據網絡構建；
遠程監控與安防系統； |
|
方案介紹 |
| 無線數據傳輸系統的設計可以采用兩種方式： |
| 第一種方式為“低端單片機＋CDMA/GPRS模塊”，此方案的優點是硬件成本略低，但功能比較有限，在協議的開發和支持上都有一定難度，目前多數數據采集終端都采用這種方案。 |
| 第二種方式為“高性能嵌入式微處理器＋CDMA/GPRS模塊”，此方案雖然硬件成本稍高，需要高性能嵌入式微處理器來支持嵌入式操作系統，但可以實現豐富協議接口，便于移植和向高端系統應用升級，同時更加便于數據采集與遠程監控的實現。 |
| 隨著應用需求的逐步提高，采用第一種方式已經越來越不能滿足用戶的需要，特別是隨著高性能嵌入式微處理器的價格逐漸降低，第一種方式的價格優勢已經不復存在，因此，本方案采用第二種實現方式，可完全滿足行業用戶的復雜需求。 |
|
系統構成及基本工作原理 |

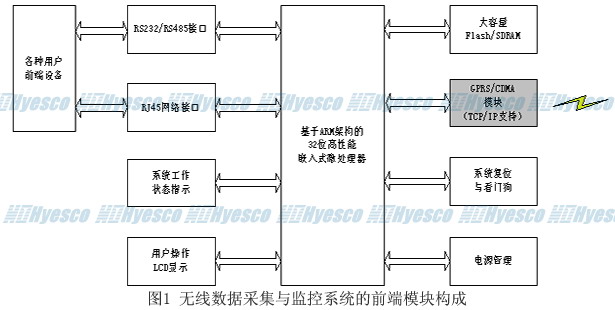

| 圖1為無線數據采集、傳輸與監控系統的前端模塊構成： |
 |
| 各種前端用戶設備，通過RS232/RS485接口、以太網接口等與前端模塊相連，前端模塊接收用戶數據，然后將數據打成IP包，通過CDMA/GPRS模塊接入CDMA/GPRS網絡，再通過各種網關和路由將數據發送到遠端的監控中心，同時，監控中心也可以通過該信號通路對遠端的用戶設備進行監控。 |

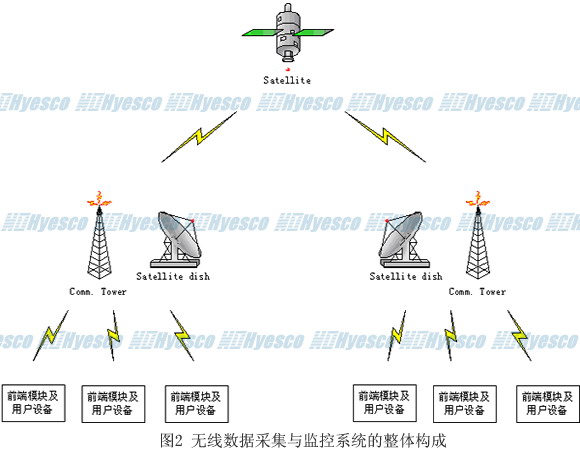

| 圖2為無線數據采集與監控系統的整體構成： |
 |
通過CDMA/GPRS公共數據通信網絡，結合數據采集、傳輸與監控系統的前端模塊，可以方便的組建基于用戶特定應用的無線數據采集、傳輸與監控系統。 |
|
優勢與技術突破 |
與傳統的數據終端相比較，該方案的前端模塊采用基于ARM架構的高性能32位嵌入式微處理器，結合大容量的存儲器，運行嵌入式操作系統，可以實現豐富協議接口，便于用和移植和向高端系統應用升級，同時更加便于數據采集與遠程監控的實現。
軟件是應用的核心，依托高性能嵌入式微處理器和嵌入式操作系統的強大功能，該方案實現了CDMA/GPRS自動撥號、永遠在線、具有心跳防斷線機制、掉線自動重?fù)堋⒅С諺PN(點到點隧道協議PPTP)、可配置NAT、SNMP代理內嵌、動態域名解析、協議棧支持（HTTP,HTML,ICMP,IGMP,TCP,UDP,ARP,SNMP,PPP,IP,FTP,DHCP,DNS,TELNET等）、支持串口/無線、串口/以太網、以太網/無線等各種應用方式，同時提供中英文Web界面和telnet遠程管理、具有網絡監控、短信報警、自診斷與指示燈報警等功能，可完全滿足行業客戶的不同應用需求和高端的應用升級。 |
