一、適用領域
1. 各類干燥箱
2. 恒溫恒濕箱
3. 高低溫濕熱試驗箱
4. 高低溫濕熱交變試驗箱
5. 步入式高低溫交變試驗室
6. 調溫調濕箱
7. 其他溫濕度試驗箱
二、基本功能
1. 定值溫濕度控制
2. 程序溫濕度控制
3. 溫濕度圖形顯示和監控
4. 其他輔助功能
三、系統特點
1. 兼容各類溫濕度箱，符合國家安全標準。
2. 高精度、高穩定性、高可靠性。
3. 支持長時間連續控制、記錄和保存數據。
4. 功能齊全，功能及外形可根據用戶要求定制。
5. 可編程自動化控制。
6. 高靈敏度真彩液晶觸摸屏，方便快捷，觸摸屏的型號可以根據客戶需要而定，觸摸屏的畫面風格可以根據客戶的需要量身定制。
7. 具有屏幕保護功能，避免人為觸摸而停機。
8. 輔助功能可設置密碼，保障管理者權限。
9. 支持MODBUS協議和自由格式協議，可以方便的和其他儀器儀表進行通信。
10. 除了常用的干濕球溫度測量之外，還可以根據客戶需要擴展多路溫度的輸入以及多路模擬量的輸入和輸出。
11. 控制器可以方便的連接微型打印機，打印畫面可以根據客戶的需要來進行設計，支持多國語言和文字。
四、控制器功能規格
|
分 類 |
技術性能 |
|
運作模式 |
1）恒溫/恒濕; 2）程序 |
|
啟動模式 |
1）即時; 2）定時 |
|
控 制
模 式
設 置 |
恒溫/恒濕 |
溫度范圍 |
-100.0 ~ 327. 0°C |
|
濕度范圍 |
0 ~ 100%RH |
|
斜率范圍 |
0 ~ 9.9°C/分鐘,0 ~ 9.9%RH/分鐘（可以修改） |
|
參數自整定 |
PID參數自整定 |
|
程 序 |
溫度范圍 |
﹣100.0 ~ 350.0 °C |
|
濕度范圍 |
0~100%RH |
|
程序數 |
50個（可以修改） |
|
步循環 |
最多4個步段組循環可設置 |
|
步數 |
80步（可以修改） |
|
其他 |
每步均可跳步和保持 |
|
觸摸屏 |
顯示 |
256色真彩以及65536色彩屏 |
|
尺寸 |
實際尺寸：205mm×151.5mm×45.9mm ， 安裝孔尺寸：192mm×138.5mm |
|
觸摸方式 |
矩陣式，電阻式觸摸 |
|
畫面存儲器 |
4 MB FlashROM |
|
設置方式 |
觸摸,點擊 |
|
數字顯示 |
溫度 |
±0.01°C |
|
濕度 |
±0.1%RH |
|
輸入傳感器 |
干/濕球(Pt100×2)，4－20mA、0—20mA、0—5V、0—10V濕度信號輸入
Pt100+DC 4~ 20mA (濕度變送) |
|
供電電源 |
AC220V |
|
環境溫度 |
0~50°C |
|
故障輸入 |
用戶可以自行設定 |
|
溫濕度記錄輸出 |
4－20mA、0—20mA、0—5V、0—10V信號 |
|
溫濕度控制輸出 |
固態繼電器 |
五、工程畫面

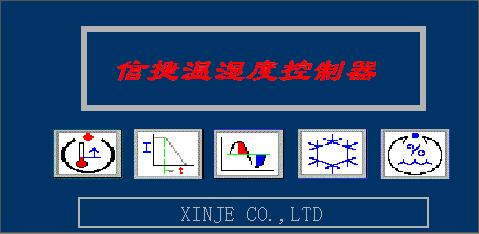

1、首畫面

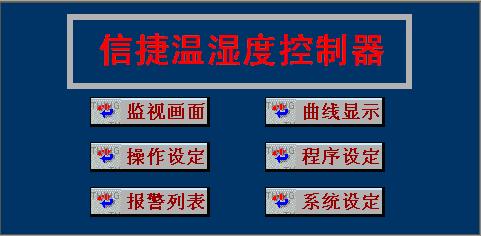

2、主畫面
|
