一、引言
江蘇恒盛化肥集團熱電廠于2005年6月投產。有2臺75t循環流化床鍋爐，1臺100t循環流化床鍋爐，2臺15MW發電機組。今年我們公司對其3臺鍋爐的引風機進行了變頻改造，鍋爐引風機將鍋爐燃燒的高溫煙氣經靜電除塵器、煙囪排向大氣。在鍋爐燃燒負荷變化時，為保證爐堂負壓、煙氣氧量及相應汽溫、汽壓，需要及時的調整吸風量。以前鍋爐引風機采用調整引風機檔板，形成檔板兩側風壓差，造成節流損失。引風機在設計選型時要考慮留有各種裕量，選型結果普通遍偏大，采用擋板節流調節，能量損失很大，特別是在機組低負荷運行時，其入口調節擋板開度很小，引風機所消耗的電功率的相當大一部分將被風門節流而消耗掉。同時風機檔板執行機構為大力矩電動執行機構，故障較多，風機自動率較低。
二、工程概況
由于恒盛化肥集團熱電廠采用的是循環流化床鍋爐，采用單風機系統，任何一臺風機故障都會造成停爐事故，影響生產的正常運行，因此對變頻調速系統的可靠性要求非常高。循環流化床鍋爐如圖1所示：

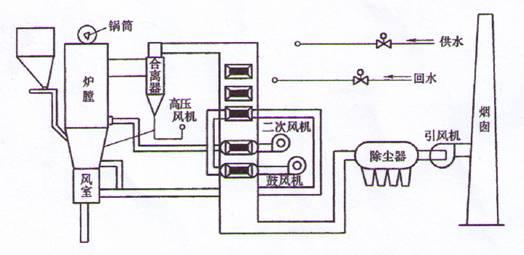

圖1循環流化床鍋爐示意圖
恒盛化肥集團熱電廠采用了深圳科陸變頻器有限公司（隸屬于上市公司科陸電子科技股份有限公司）的自主研發的單元串聯架構的CL2700系列高壓變頻器，根據現場情況采用一拖一手動旁路的方案。
用戶開關QF1閉合時，電機實現變頻或工頻運行。當高壓電源經高壓隔離開關QS1連到高壓變頻裝置，變頻裝置輸出經高壓隔離開關QS2送至電動機，電動機變頻運行；高壓電源還可經高壓隔離開關QS3直接起動電動機，電動機工頻運行。高壓隔離開關QS2、QS3之間機械互鎖，確保工頻電路與變頻電路不會同時導通。當變頻器檢修，斷開QS1、QS2，并閉合QS3使電機工頻運行不停機，QS1、QS2形成明顯斷開點，確保檢修人員人身安全。
四、能效分析
1、運行參數
|
設備名稱 |
＃1電動機機 |
＃2電動機 |
＃3電動機 |
|
電機功率(kW) |
355 kW |
355 kW |
630 kW |
|
額定電壓(kV) |
10 |
10 |
10 |
|
額定電流(A) |
26.5 |
26.5 |
45.9 |
|
工頻運行電流(A) |
20 |
20 |
32 |
|
額定功率因數 |
0.84 |
0.84 |
0.87 |
|
風門開度% |
100% |
100% |
100% |
|
變頻運行電流(A) |
12 |
12 |
20 |
2、節電率計算
|
設備名稱 |
#1電動機 |
#2電動機 |
#3電動機 |
|
額定功率kW |
355 |
355 |
630 |
|
工頻功率kW |
291 |
291 |
482 |
|
變頻功率kW |
200 |
200 |
333 |
|
節電率% |
31% |
31% |
30% |
從以上數據分析可以看出，變頻器使用后，引風機的節電效果是十分可觀的。
五、總結
1、節能效果明顯，顯著提高了機組運行的經濟性。
2、電機啟動時，轉速從零勻速提升，啟動電流很小，電機內部磁通變化平穩，延長了電機壽命。
3、電機啟動時，對電源沖擊很小，有利于廠用電源的安全供電。
4、能進行無級調速，調速范圍廣，且調速精度高，適用性強。
|
