利用DRF2617-ZR232快速組建ZigBee無線數傳網絡
關鍵詞：DRF2617-ZR232，ZigBee無線數傳模塊，ZigBee模塊，ZigBee協議，工控，監控
目前，越來越多的工業現場可能需要快速建立監控網絡，由于受到布線的限制，利用無線網絡是一個不錯的選擇，ZigBee協議具有組網方便，網絡自修復能力強，支持節點數目多，功耗低等特點，正日益成為重要的組建網絡方法。
DRF2617-ZR232是一款不錯的ZigBee無線數傳模塊，由深圳市鼎泰克電子有限公司出品，它將RS232數據轉換成ZigBee數據，發送至相應的節點，使用DRF2617-ZR232完全不需要了解ZigBee協議，所有的模塊上電后即可以自動組網，用戶只要向串口輸入目標地址+數據，對應的數據即可發送至目標地址。
ZigBee網絡具有三種不同類型的節點：Coordinator，Router，End Device，通過模塊串口與PC連接，使用配置軟件DRF2617-ZR232可配置成以上其中兩種節點Coordiantor,Router。DRF2617-ZR232也可通過從串口發送指令方便的更改節點類型。
一，DRF2617-ZR232的結構：
DRF2617-ZR232帶有一個DB9 RS232串口，可通過串口收發數據，串口波特率默認是38400bps。
供電電壓是DC 5-12V。
主芯片是TI CC2530F256，TI公司第二代ZigBee SOC芯片。
二個按鍵：TEST，當按下時，可以向Coordinator發送一個測試數據，可通過TI Sensor Monitor軟件來觀察ZigBee網絡結構；RESET，復位鍵，當修改了模塊的PAN ID時，按下復位鍵來重新啟動模塊。
鞭狀2.4GHz天線，有效的使用距離是1600米（可視無遮擋距離）。
二，DRF2617-ZR232快速組網：

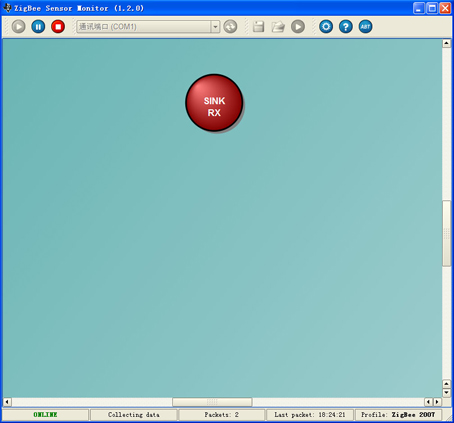

1，將Coordinator模塊通過串口連接至PC，打開TI Sensor Monitor軟件，選取Coordinator連接的串口號，并點擊RUN圖標，運行，此時可以看到表示Coordinator的圖標變成紅色，表示Coordinator與PC連接成功。（注意：TI Sensor Monitor軟件只支持串口的波特率為38400）；

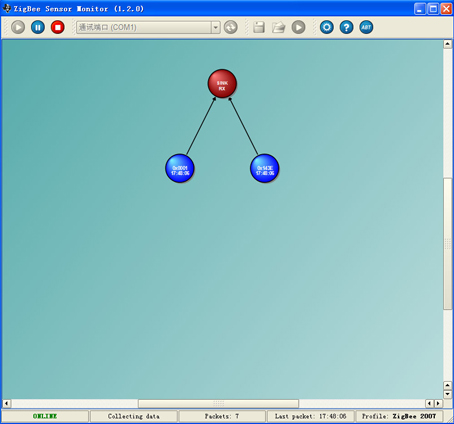

2，將一個Router模塊上電，并按一下TEST按鈕，此時，Router模塊會發送一個模擬數據到Coordinator，Coordinator會把這個數據通過串口發送到PC，并在TI Sensor Monitor軟件里顯示出網絡結構，如下圖。

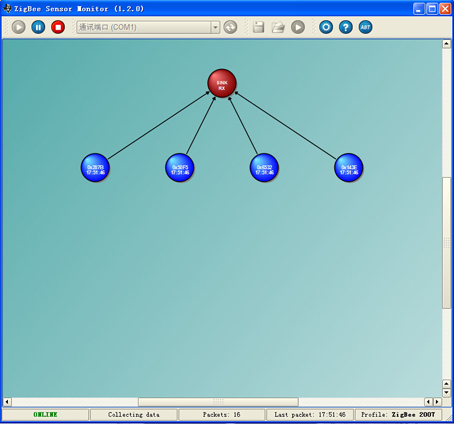

3，同理，將其它的Router模塊上電，則它們會自動尋找并加入這個網絡，按下TEST按鍵，組網后的結構如下：

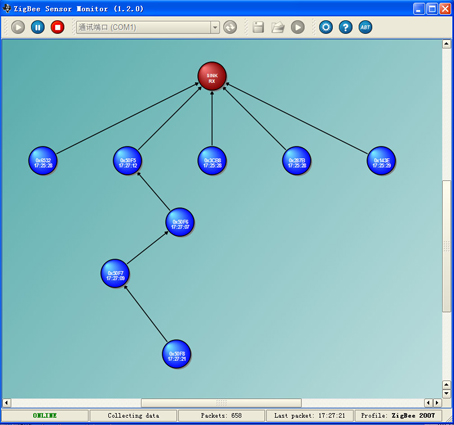

4，Coordinator可直接綁定6個Router，超出以后，其它的Router通過前面的Router繼續加入網絡，每個Router可接受其它6個Router加入網絡，并分配地址：
|
