概述
PCL-839+ 是研華公司的產品, PCL-839+ 三軸步進電機控制卡 3個步進電機的獨立, 同步控制線性和圓弧插補光隔離輸出每軸5路用于行程開關的隔離數字量輸入半長PC卡 250 Kpps 步進速率 16路DI和16路DO。
在高精度焊接、汽車傳動控制中都有應用。在實際應用中上位機經常采用紫金橋監控組態軟件。
對于上位機來說，如何產生需要的波形是使用該板卡的關鍵，本文所著重講解的就是如何配置與連接。
配置與連接
首先定義設備在，板卡類分支找到 PCL839P ，添加一個設備命名為 yh ;

設備定義的最后一頁，需要填寫詳細信息;這里選擇通道1 ， One-Pulse 模式，給出上下限后，點擊完成按鈕。注意：基地址必須和中斷中的設置一致。

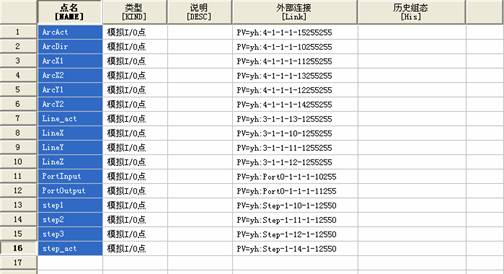

進入點組態，定義點并關聯外部連接（設備連接）；
例如，以配置 Step類型為例子：

確認類型下選擇為 Step ，該方式下需要定義4個 Step 點，其中三個為設置點，一個為觸發點。當觸發點改變的時候，會把設置點的內容下發到板卡中。

這樣，4個點全部定義完畢。
演示效果

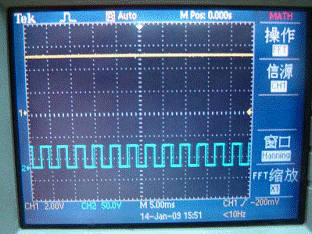

按照上面步驟的設置，其他沒有修改的參數按照默認設置，運行后則出現下面的波形
總結
研華是工控界的重要設備提供商，紫金橋監控組態軟件對研華產品有高度的支持覆蓋。無論是交通、水利、汽車制造、工業控制，紫金橋軟件都提供優勢的解決方案。
|
