一．概述：
隨著我國的城市集中供熱規模也不斷擴大，合理的換熱站系統節能控制方案和科學的管理方法具有重大的意義。本換熱站節能控制系統由DY系列IO模塊，西門子S7-200PLC, DYHMI10.4吋人機界面組成，體積小，結構緊湊，成本低。通過對室外溫度測量補償，分時時間控制，對二次側的供水溫度、供水流量進行質與量的調節控制達到節能目的，同時通過人機界面以太網接口經互聯網實現無人值守，遠程監控。

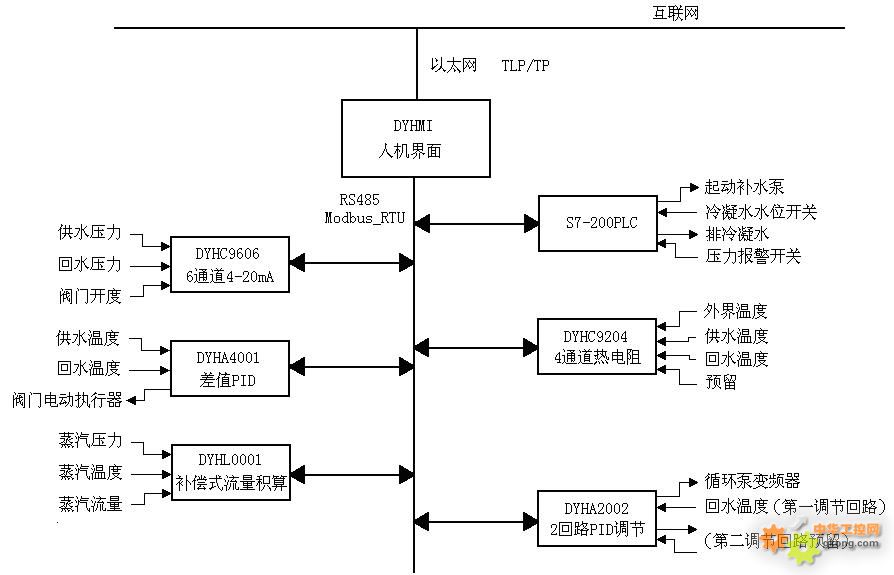

二．系統的構成：
DY系列IO模塊包含IO采集模塊、IO控制模塊、流量積算模塊等三大類，70多種品種，涵蓋多通道混合信號采集、前饋調節、反饋調節、串級調節、3沖量水位調節、PID調節、補償式流量積算，蒸汽熱量積算、熱水熱量積算、批量控制等功能，模塊采用MODBUS_ RTU通訊協議，最高通信速率57600bps，在系統中負責溫度，壓力、流量信號的采集，二次側的供水溫度、供水流量PID回路的控制，蒸汽消耗積算，西門子S7-200PLC是最常用的PLC，選用CPU222，負責補水泵控制，冷凝水的排放，設備安全運行的監控，人機界面起主機指揮中心與顯示界面的作用，
有關數據通過RS485接口存在人機界面的寄存器中供所有的模塊共享，同時人機界面可以通過編程軟件實現內存外界溫度補償曲線，分時時間控制控制表,工況畫面監視，數據記錄，實時曲線，歷史曲線追憶，歷史數據查詢，USB轉存功能等。
三．控制方案：
換熱站節能控制目的是將換熱站二次側的回水溫度維持在一個合理的預設值左右，預設值與人的活動規律有關，同時根據氣候的變化調節一次側蒸汽的流量，即二次側供水溫度，達到節能的目的，二次側回水溫度的調節是通過改變一次側的蒸汽流量和二次側供水流量完成。一次側蒸汽流量是由一次側蒸汽閥門開度控制，二次側供水流量由變頻器調節循環泵轉速，調節供水流量，通常稱為量調節，改變供水溫度，通常稱為質調節。同時改變供水流量與供水溫度，通稱質量并調，質量并調，是目前比較理想的調節方式，控制中的分時時間回水溫度控制表，室外溫度與二次供水與回水溫差（△T）對應的曲線都是根據本地區的實際情況以及經驗設定，實際運行時在這基礎上進行動態修正，從而確定優化供熱控制的設定值。
1. 量調節控制二次側供水的流量的大小，根據節假日、上下班的具體作息時間、以及夜間，編好的分時時間回水溫度控制控制表，與測量二次側的回水溫度、變頻器控制器、循環水泵構成PID調節回路，同時監測二次側的供水管道壓力，防止過壓，根據經驗，通常二次側供水的最小流量不小于設計流量的50%，否則引起室內系統的垂直失調和降低循環水泵的運行效率。
2.因為二次側的回水溫度是根據分時時間回水溫度控制表中預設值控制的，所以質調節是根據外界溫度控制一次側的供熱熱量，即二次側供水溫度，轉成控制二次側供水與回水的溫差，根據本地的氣候條件以及供熱對象的特性，給出一條室外溫度與二次供水與回水溫差（△T）對應的曲線，同時考慮到循環泵工作在下限50%情況時回水溫度與預設值的偏差加以修正，PID調節器通過這條曲線調節一次側閥門的開度。
3．其他簡單的PLC控制回路，報警等就不一一累述。
|
