我們經常在工業中看見工作人員所使用到的渦輪流量計，它其實是屬于速度式流量計的主要類型之一。由于菲格瑞思渦輪流量計的重復性及精確性都是比較好的，因此在石油、有機液體、無機液等眾多流體的測量中我們都可以使用到菲格瑞思渦輪流量計來進行精確的測量。那么接下來我們就來詳細地去了解下菲格瑞思渦輪流量計的結構及安裝的一些要求。

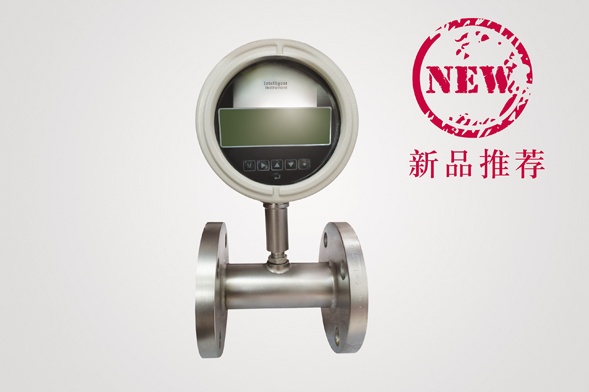

一、菲格瑞思渦輪流量計的主要結構
渦輪流量計由以下部分組成：表體、前導流體、后導流體、殼體、信號檢測器、加油泵系統，對于智能渦輪流量計還包括流量積算儀(或體積修正儀)、壓力傳感器、溫度傳感器等。
1、導流體：對流體起導向作用，并起支撐葉輪的作用。
2、表體：它承受來自被測流體的壓力，起連接管道和安裝導流體、檢測器的作用。
3、渦輪：由安裝在前后導流體中的軸承支撐，與表體同軸，渦輪葉片的數量與流量計口徑相關，由高導磁性材料制成。
4、軸承：是決定流量計的可靠性和使用年限的主要因素，要求其有足夠的壽命、耐磨性能、以及良好的潤滑系統。
5、信號檢測器：它由永久磁鐵、鐵芯、線圈和防爆結構等組成，渦輪轉動周期性地改變檢測線圈的磁通量，從而產生電脈沖信號。
二、菲格瑞思渦輪流量計的安裝要求
1、保證流體的流動方向與儀表外殼的箭頭方向一致，不得裝反。
2、菲格瑞思渦輪流量計安裝方向通常為水平，一定不要垂直安裝。
3、菲格瑞思渦輪流量計的電源線采用屏蔽線，材質通常為金屬，與地面保持可靠的接地。電源種類為直流電源，電壓為24V，650Ω阻抗。
4、被測介質對渦輪不能有腐蝕，特別是軸承處，否則應采取措施。
5、菲格瑞思渦輪流量計的磁感應部分不能受到碰撞。
如果您在使用菲格瑞思渦輪流量計之前，了解上述的內容的話，對您使用渦輪流量計是很有幫助的。如果您想要了解更多關于菲格瑞思渦輪流量計的應用常識的話，那么您可以通過以下的一些聯系方式進行了解與咨詢。北京菲格瑞思儀表有限公司地址：北京市海淀區上地三街9號嘉華大廈B906室郵編：100085；電話：010-51653377；傳真：010-62965596；網址：http://www.fege.cn/。
|
