摘要：小型化變電站具有結構緊湊、布置合理、占耕地面積小、投資省等諸多優點。該文對西峽軍馬河35 kV小型化無人值班變電站建設模式和運行效果進行了介紹。
軍馬河鄉位于西峽縣北部，轄13個行政村。原由35kV蛇尾變電站的10 kV蛇軍線供電，主干線全長35 km，導線型號為LGJ-35，線徑細，供電半徑嚴重超標，電能質量、供電可靠性難以保證，線路損耗大。近年來，隨著鄉鎮企業、旅游業的發展和人民生活水平的提高，帶來用電負荷的快速增長。同時，用戶對供電可靠性及電壓質量也提出了新的要求，原有的1條10 kV線路無法滿足用電需求，該鄉急需新建一座變電站。
2 軍馬河35 kV小型化無人值班變電站建設模式介紹
在軍馬河變電站的設計中，依據《農網小型化變電所設計規程》、《農網無人值班變電所設計導則》等規程，遵循“小容量、密布點、短半徑”和“戶外式、小型化、造價低、安全可靠、技術先進”的原則，規劃設計和建設軍馬河35 kV小型化無人值班變電站。具體模式如下。

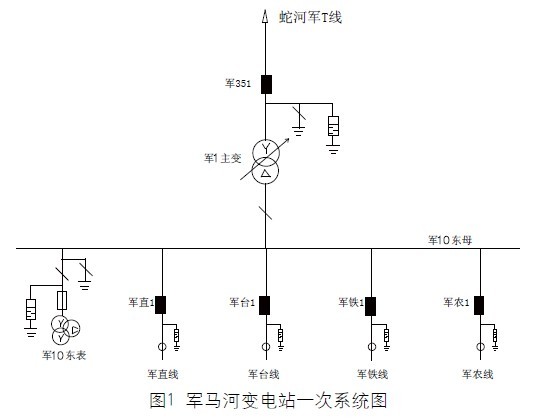

變電站采用單電源供電，35 kV進線T接在蛇河線上，為線組變，主變型號為SZ9-3150/35;主變高壓側采用帶熔斷器的負荷開關控制，型號為FZW-40.5RD/1250A;主變低壓側只裝設了隔離開關，型號為GW4-10/630A;10 kV母線為單母線接線，10 kV架空出線4回;10 kV出線開關選用帶TA的真空斷路器，型號為ZW32-12/630A，TA變比為50-100-200/5(0.2S/10P);保護采用KT2000微機綜合一體化測控裝置，具備“四遙”功能，集中組屏安裝;采用光纖通信，實行無人值班。一次接線圖見圖1。
3 軍馬河35 kV小型化無人值班變電站運行效果分析
軍馬河35 kV變電站自2008年11月14日投入使用以來，運行安全、穩定、可靠。2009年該站年供電量4960MWh，最高負荷為1360 kW，高壓線損率為1.8%，A類電壓合格率為98.2%，供電可靠率為99.72%。該變電站的建成投運，滿足了軍馬鄉生產生活的用電需求，供電可靠性提高，供電質量明顯改善，供電量穩步上升。同時，該站維護檢修方便，減輕了勞動強度，有著顯著的經濟效益和社會效益。
4 結束語
35 kV軍馬河小型化無人值班變電站優先采用新技術、新產品，改變了常規變電所建設中的技術落后、設備陳舊、建設用地面積大、造價高、工期長的缺點，它具有結構緊湊、布置合理、占耕地面積小、投資省等優點。實踐證明，軍馬河35 kV小型化無人值班變電站的建設模式是經濟合理的，適合于農村電網。
由于我國農村小型化變電站的建設起步較晚，建設模式沒有定型，正處于研究探索階段。隨著電力系統的發展，電力技術的更新，新型的電力設備不斷涌現，農村電網的建設顯得尤其重要。在實踐中供電企業將不斷地探索新的模式，更加合理的運用投資，建設更多地適合農村發展的小型化變電站
|
