摘要:隨著科學技術的飛速發展,電氣系統自動化程度的不斷提高,繼電保護器在電氣系統中的應用也越來越廣泛,它不僅保護著設備本身的安全,而且還保障了生產的正常進行,因此,做好繼電保護的整定與復校工作對于保障設備安全和生產的正常進行是十分重要的。本文以直流調速系統各種保護繼電器的整定與復校方法為例,詳細介紹電氣控制系統中電氣設備。
1繼保整定與復校的方法
1.1過流繼電器的整定方法:

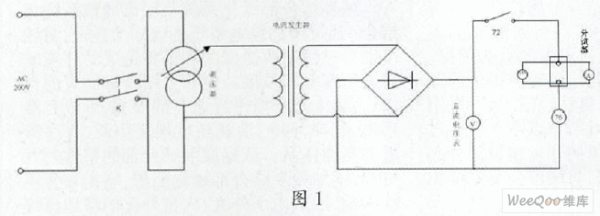

電路組成:該電路由單相交流低壓電源、開關、單相調壓器、電流發生器、整流器以及直流電壓表、電流表、毫伏表等組成(76為過流繼電器線圈)
電路工作原理及繼保整定(復校)步驟:
電路工作原理:
從圖1可以看出,該電路的工作原理是通過單相調壓器改變電流發生器原邊電壓.由于繼保整定電砧所帶負載一定,電流發生器付邊經整流器整流后的電流將隨著調壓器的輸出電壓的改變而大小可調。繼保整定(復校)步驟:
?
●依據過流繼電器所保護的電機的額定電流值和電機的過載能力/過載系數計算出所要整定的過流繼電器的的整定值。
●依照電路原理圖,斷開過流繼電器的旁路,并照圖接線。
●對過流繼電器所保護回路的高速開關作跳閘試驗。
●在檢查接線無誤的前提下,將調壓器調至電壓輸出最小位置方可對繼保電路進行通電試驗。
●初通電試驗時,應先將高速開關斷開,對繼保整定電路進行升降壓試驗,觀察繼保整定電路工作是否正常。
●待繼保整定電路升降壓空試正常后,方可合上高速開關,通過調整調壓器電壓(電壓由低向高)做過流繼電器的整定或復校,在這個過程中要特別觀察電壓表、電流表(或毫伏表)的指示和過流繼電器的動作,并做好記錄。
●核對過流繼電器動作值與整定值,并對過流繼電器進行調整。
●當過流繼電器的動作值與整定值達到一致時,須反復做多次,確認動作值準確無誤、動作可靠
|
