2 硬件電路設計
在測量過程中，熱電偶產生的一般是相對于冷端的溫差電動勢。工業標準一般規定冷端的溫度為0℃。而在實際使用中，將冷端放入冰水混合物中并不方便。如果本地溫度不為0℃，則溫差電動勢就可能偏大或偏小。因此，實際電路通常需要對溫差電動勢進行溫度補償。本系統采用AD7416來測量本地溫度，并根據分度表計算出對應的補償電壓。其真實溫度的溫差電動勢等于測得的電動勢與補償電壓之差。
該便攜式低功耗、高精度數字溫度計的整個系統由四部分組成：第一是熱電偶；第二是AD7705、AD589組成的數據采集電路，其中A／D轉換電路的作用是將熱電偶產生的熱電動勢轉換為數字信號；第三部分是AD7416，由它可測量冷端溫度，并由此計算出補償電壓；第四部分是MSP430F413和六位筆段式液晶顯示器組成的控制和顯示電路。具體的電路原理圖如圖1所示。為了達到低功耗高精度之目的，本設計方案中所選的芯片都具有低功耗模式，可以在測量間隙工作于省電模式。下面對各部分電路加以具體說明。
2．1熱電偶

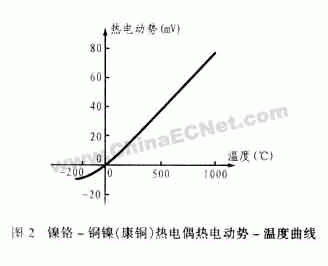

本設計中選用K型或J型鎳鉻－銅鎳（康銅）熱電偶。它們比較適用于氧化及弱還原性環境中的測溫系統，其測溫范圍為－200℃～1000℃，熱電動勢范圍為－9．835mV～76．358mV，由于這些熱電偶具有穩定性好，靈敏度高，價格低廉等優點，因而非常適合于便攜式測溫儀表的使用。圖2為鎳鉻－銅鎳（康銅）熱電偶的熱電動勢－溫度曲線，經過分析，其準確度可達±0．1℃，在－150℃時，其靈敏度可達38μV／℃。

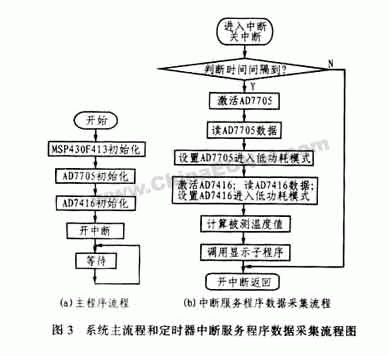

4 結束語
該系統的精度和分辨率主要取決于傳感器及A／D芯片的精度和分辨率。由于應用中使用數字化不可能完全消除誤差，因此，測量溫度時還要注意消除由冷端溫度或冷端補償產生的誤差以及連接補償導線的誤差，同時應注意電路誤差和由于噪聲、絕緣電阻、熱電阻等引起的誤差等。根據實際需要，可采用高穩定性的熱電偶和精度為1℃的本地溫度傳感器，這樣可以在一定的溫度范圍內提高精度。
本系統以MSP430F413、AD7705為核心實現了低功耗高精度便攜式溫度計的設計。對于便攜式儀器，本設計實現了低成本寬測溫范圍條件下的低功耗高精度要求，具有一定的實用價值。目前此電路已投入應用，實踐表明，整個便攜式低功耗高精度數字溫度計使用方便，工作穩定，待機時間長，具有廣闊的應用前景。
|
