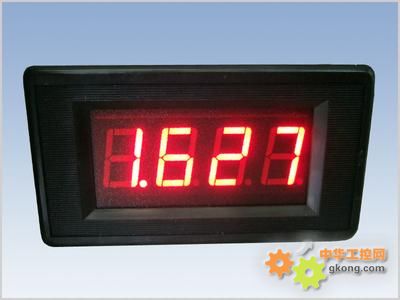

數顯電流表也可稱多功能電力儀表，具體可分為單相數顯電流表和三相數顯電流表，該表具有變送、LED（或LCD）顯示和數字接口等功能，通過對電網中各參量的交流采樣，以數字形式顯示測量結果。經CPU進行數據處理．將三相（或單相）電流、電壓、功率、功率因數、頻率等電參量由LED（或液晶）直接顯示，同時輸出0～5V、0—20mA或4—20mA相應的模擬電量，與遠動裝置RTU相連；并帶有RS--232或485接口。
數顯電流表的功能介紹：數顯電流表具有變送、LED（或LCD）顯示和數字接口等功能，通過對電網中各參量的交流采樣，以數字形式顯示測量結果。經CPU進行數據處理．將三相（或單相）電流、電壓、功率、功率因數、頻率等電參量由LED（或液晶）直接顯示，同時輸出0～5V、0—20mA或4—20mA相應的模擬電量，與遠動裝置RTU相連；并帶有RS--232或485接口，與微機進行數據交換；具有設置顯示倍率、多路變送、顯示多種電參量的功能。
數顯電流表應用范圍：數顯電流表廣泛應用于控制系統、能源管理系統、變電站自動化、配電網自動化、樓宇自動化、工業自動化、小區電力監控、智能建筑、開關柜等。
電流表分為直流電流表和交流電流表。直流電流表主要采用磁電系電表的測量機構。一般可直直流電流表接測量微安或毫安數量級的電流，為測更大的電流，電流表應有并聯電阻器（又稱分流器）。分流器的電阻值要使?jié)M量程電流通過時，電流表滿偏轉，即電流表指示達到最大。對于幾安的電流，可在電流表內設置專用分流器。電磁系測量機構的最低量程約為幾十毫安，為提高量程，要按比例減少線圈匝數，并加粗導線。數顯電流表用電動系測量機構構成電流表時，動圈與靜圈并聯，其最低量程約為幾十毫安。為提高量程，要減少靜圈匝數，并加粗導線，或?qū)蓚�(gè)靜圈由串聯改為并聯，則電流表的量程將增大一倍。用整流式電表測交流電流時,僅當交流為正弦波形時，電流表讀數才正確。為擴大量程也可利用分流器。對于幾安以上的電流,則采用外附分流器。大電流分流器的電阻值很小，為避免引線電阻和接觸電阻附加于分流器而引起誤差，分流器要制成四端形式，即有兩個電流端,兩個電壓端。交流電流表主要采用電磁系電表、電動系電表和整流式電表的測量機構。此外，也可用熱電式電表測量機構測量高頻電流。在電力系統中使用的大量程交流電流表多是用5A或1A的電磁系電流表，并配以適當電流變比的電流互感器。
|
